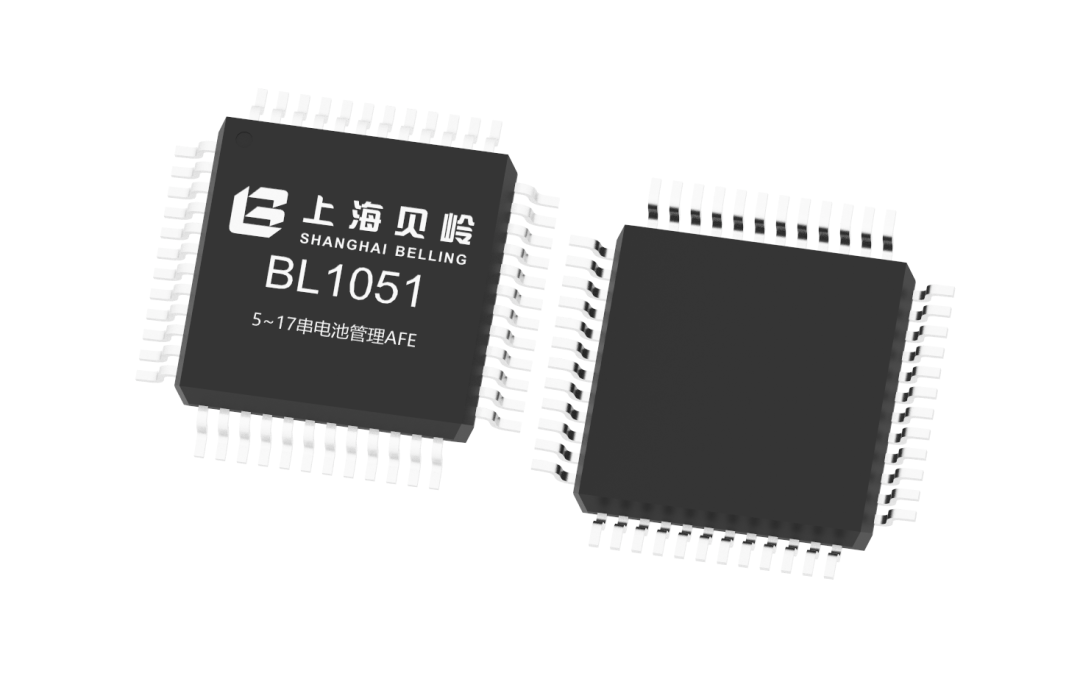

5~17串高精度電池管理模擬前端（BMS AFE）BL1051系列產品

上海貝嶺最新推出5~17串高精度電池管理模擬前端（BMS AFE）BL1051系列產品，該產品以業界領先的電壓電流與溫度監控精度為核心優勢，集成全面的安全保護機制、支持自主算法或主機控制電芯均衡，可廣泛應用于電動兩輪車、儲能和戶外電動工具等領域。

應用場景

電動兩輪車

家庭儲能

戶外電動工具

具身智能

產品特性

5~17串電池堆疊結構（85V max）

兩個獨立16bit ADC測量

電芯電壓測量精度：±3mV @25℃

電流零點漂移：±10mA @1mΩ

溫度測量精度：±1℃ @25℃

50 Hz工頻抑制電流濾波器

全面的安全保護機制

支持自主算法或主機控制電芯均衡

400KHz I2C/1Mbps SPI通信接口

10個多功能引腳（熱敏電阻/數字輸出等）

集成兩路獨立50mA輸出可編程LDO

支持多種低功耗模式

超低待機模式(＜2μA)

內置EEPROM供用戶多次編寫系統配置、保護和校準等參數

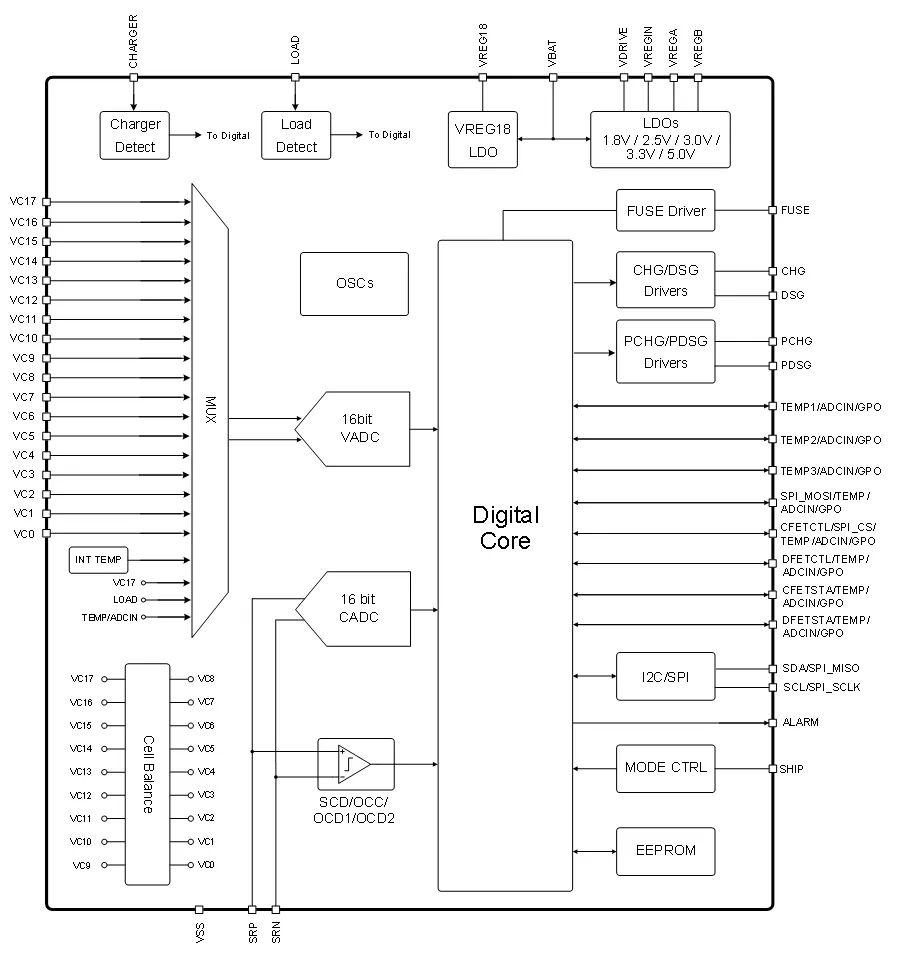

BL1051 系統框圖

產品優勢

BL1051采用雙16bit Σ-Δ ADC架構，支持電壓電流同步采樣、支持亂序上下電和熱插拔。擁有在行業內處于領先水平的電壓、電流及溫度采集精度。尤其值得一提的是，其全溫電流零點漂移性能表現優異。該設備內置50 Hz工頻抑制電流濾波器，并且為客戶配置了板級校準存儲空間，以此增強設計與應用的靈活性。

17個電芯電壓通道采集電壓誤差三溫實測數據

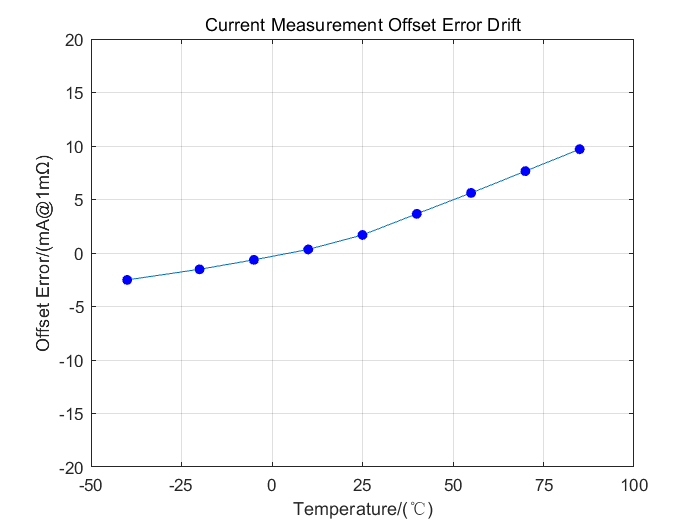

電流零點漂移實測數據

提供完整芯片解決方案

上海貝嶺BMS AFE解決方案中，采用BL1051為核心 AFE，配合上海貝嶺的低功耗LDO（ME6268/ME6261）、SGT MOSFET（BLP02N11/BLP04N11）、隔離RS485通信接口（BL7385）、EEPROM（BL24Cxx系列）等產品，構建一體化解決方案，保障鋰電池在各類場景中的終端安全性。

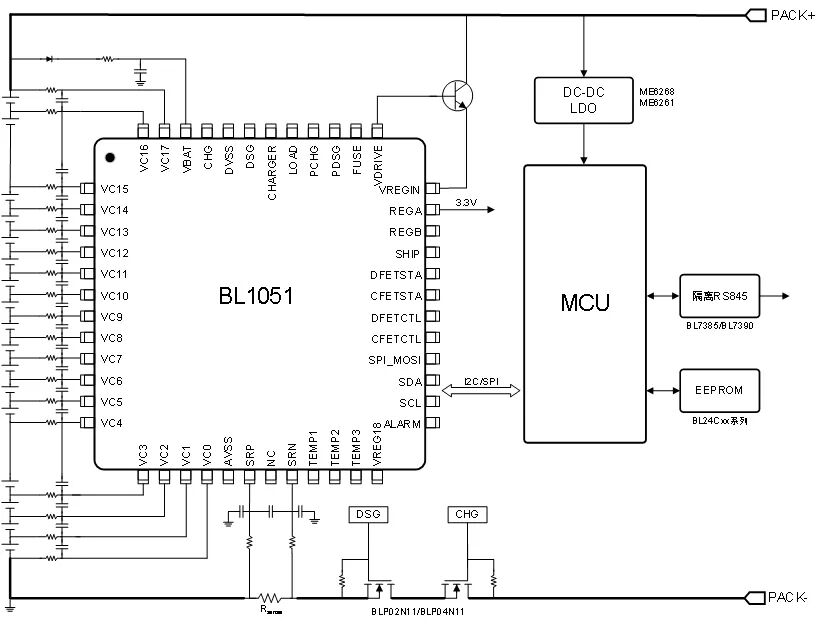

BL1051 典型應用方案示意圖

評估套件

BL1051評估套件包括完整的硬件和軟件，借助該系統，用戶可讀寫芯片寄存器，完成電壓/電流/溫度精度測量校準、電芯均衡、安全保護以及FET驅動等一系列完整功能和性能驗證，加速產品開發落地。

BL1051評估套件可支持外部電芯電壓通過采樣端口接入，也可以由200Ω串聯電阻器構成的電阻分壓電池模擬器提供采樣電壓輸入，并可靈活配置電池串?dāng)?shù)。板載1mΩ電流采樣電阻與NTC熱敏電阻支持電流、溫度采樣功能評估。通過自帶MCU通信端口經Mini_USB端口可與PC連接，配合軟件實現對AFE芯片的通信與功能驗證。

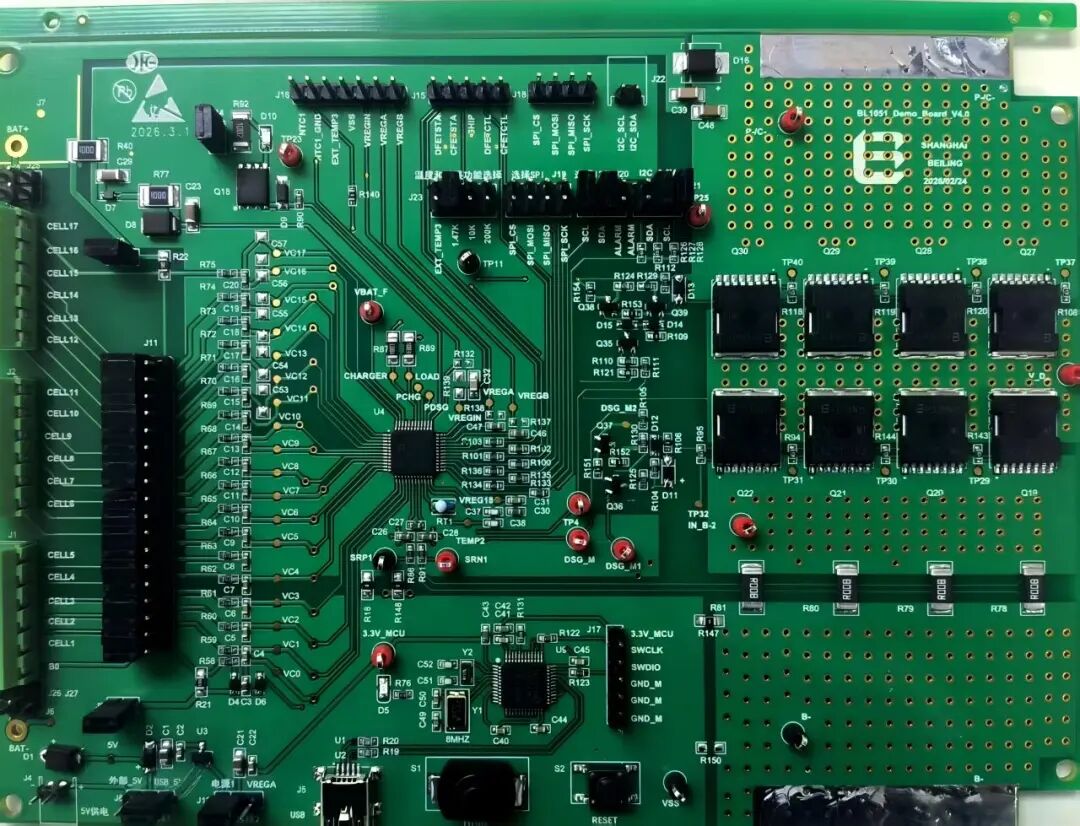

BL1051 Demo實物圖

上位機軟件參數掃描頁，實時更新電芯狀態參數、寄存器參數、保護標志位、工作模式、FET狀態等。通過上位機軟件的“保護參數”、“系統&均衡參數”、“中斷&GPIO參數”頁面可實現系統、保護、均衡等功能配置，通過校準頁實現對電壓、電流、溫度的快速校準。

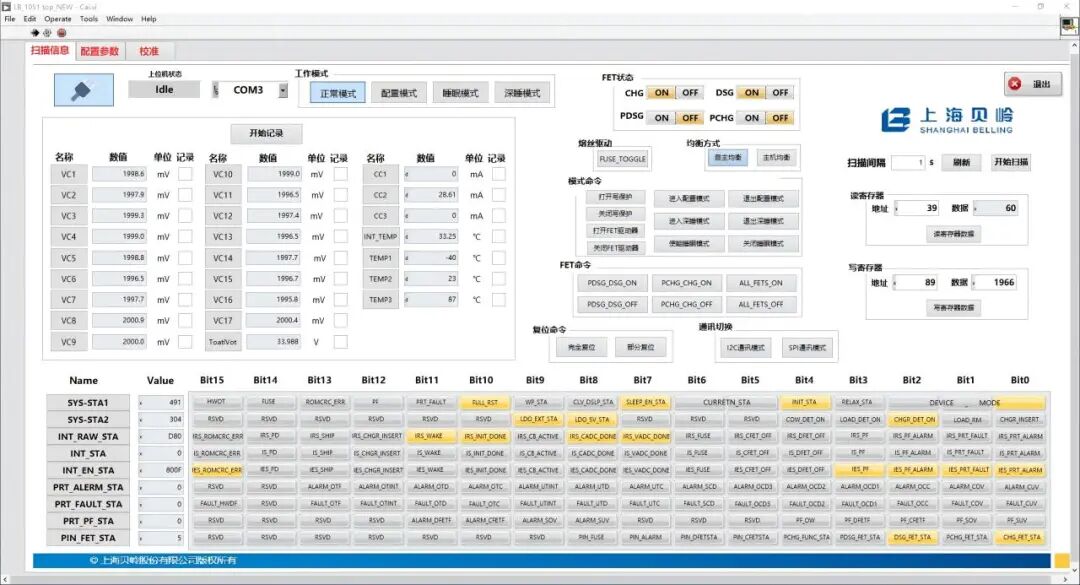

BL1051 Demo上位機掃描信息頁視圖

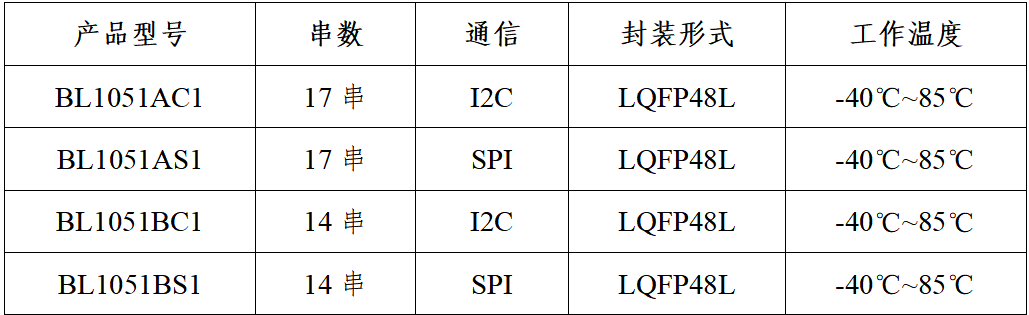

產品型號
