設計背景

1.1冗余設計的必要性與高可靠冗余架構

在國計民生相關的戰略領域中，設備穩定運行不僅是核心技術指標，更是筑牢安全防線的關鍵。無論是國家關鍵基礎設施建設，還是極端環境下的任務系統，高可靠性都是核心訴求，是保障任務成功、守護安全底線、實現全生命周期經濟性的核心基礎。

可靠性，是指產品在規定條件、規定時間內，完成既定功能的能力。常規設計中，可通過優選優質元器件、簡化結構設計、強化測試驗證等方式提升系統可靠性，但面對超高任務要求與極端復雜環境時，冗余設計是更高效、更直接的解決方案。

冗余設計的核心是為系統關鍵環節配置備份單元，當主通道或部件發生故障時，備用單元可自動、瞬時接管工作，確保系統不間斷運行、性能無衰減，具備高容錯性、高成功率、長工作壽命、低運行風險等多重優勢。

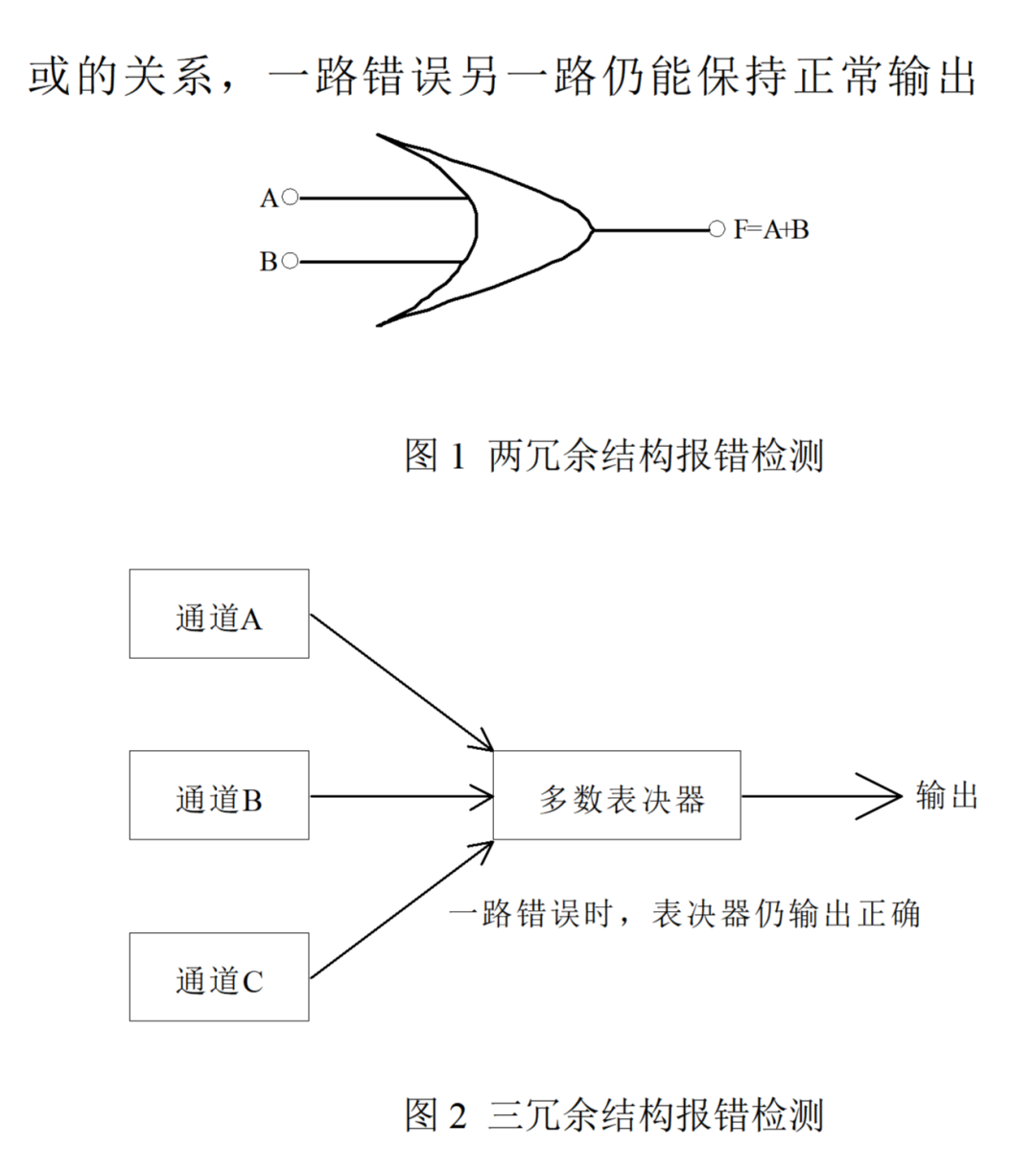

兩冗余架構采用雙通道并行工作模式，單路故障時，另一正常通道可維持系統正常運行；三冗余架構具備更優的可靠性，單路故障時，處理器可通過 “少數服從多數” 邏輯保障系統穩定工作，因此在高安全、高可靠要求的系統中，三冗余設計是更高效可靠的技術選擇。

1.2 高可靠性RVDT傳感器

傳感器是現代科技體系的 “感官神經”，是連接物理世界與數字系統的核心橋梁，承擔著信息感知與采集的關鍵職能，是自動化、智能化技術落地的核心基石。從智能手機屏幕自動旋轉、工業機器人精準作業，到智能家居智能調控、智慧城市科學管理，再到醫療器械精密診斷、新能源汽車全域控制，均依賴傳感器提供精準的數據支撐。

按照測量原理劃分，傳感器可分為光電式、電容式、壓電式、電感式、霍爾式等多種類型。

RVDT是一種旋轉可變差動電感式傳感器，即機電式傳感器，屬于基于電磁感應原理的無接觸式電感傳感器，用于角度變化量測量，具備高精度、高可靠性、長壽命、高分辨率等特性，在工業自動化、航空航天、汽車工業等領域發揮著重要作用。

電感式傳感器依托線圈間電磁耦合效應工作，鐵芯移動會改變線圈耦合強度，進而引發輸出信號變化，且輸出信號幅度大小與鐵芯位移量呈線性相關。電感式角/線位移傳感器可實現非接觸式物理信號向電信號的轉換，兼具長壽命、高精度的優勢，應用前景廣闊。

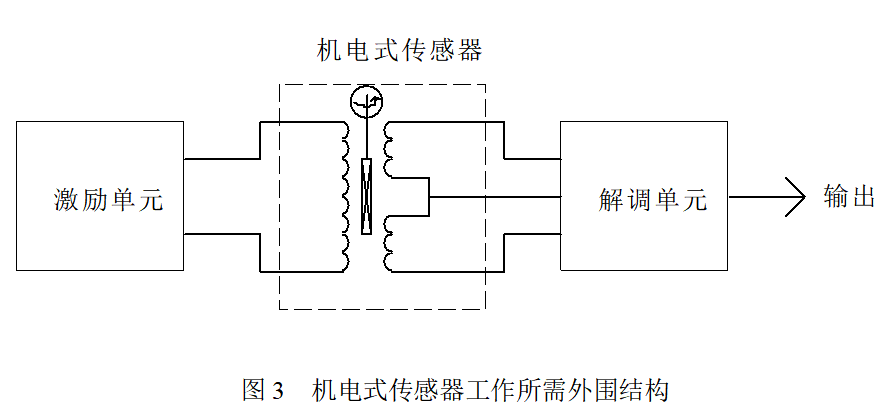

但該類傳感器需配套外部激勵單元與解調單元，存在外圍元件繁多、結構復雜的問題，用于冗余設計時，不僅占用空間大、設計難度高，還難以控制經濟成本。同時，機電式結構與磁互感耦合原理，使其易受外界強電磁環境干擾，導致解算結果出現誤差。

1.3 航晶技術領域布局

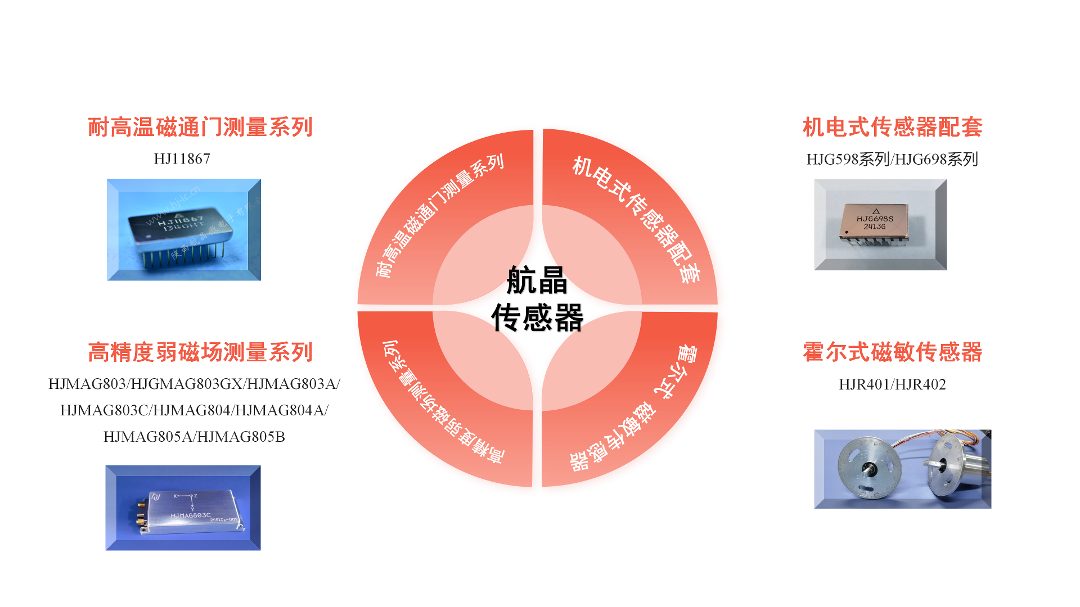

基于上述應用痛點，航晶公司持續深耕傳感與信號調理領域，形成完整技術與產品布局：從耐高溫磁通門測量HJ11867起步，成功實現AD598/AD698進口器件完全國產化替代，推出HJG598、HJG698 LVDT/RVDT激勵解調器并批量交付；延伸覆蓋微弱磁信號測量HJMAG803~HJMAG805系列 ，及高性能霍爾式磁敏傳感器產品線，構建起覆蓋磁通門、激勵解調、弱磁檢測、霍爾傳感的全鏈條高可靠傳感器解決方案。

HJR402 傳感器介紹

2.1傳感器物理結構

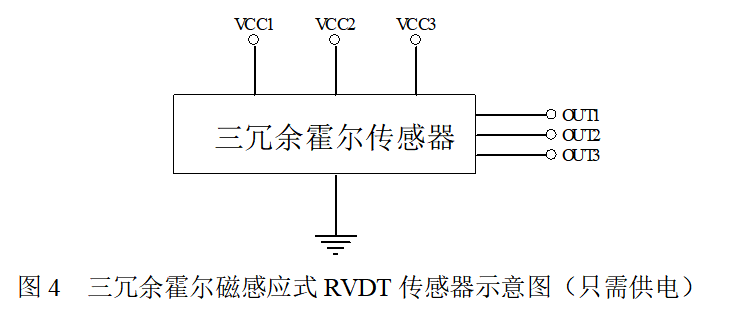

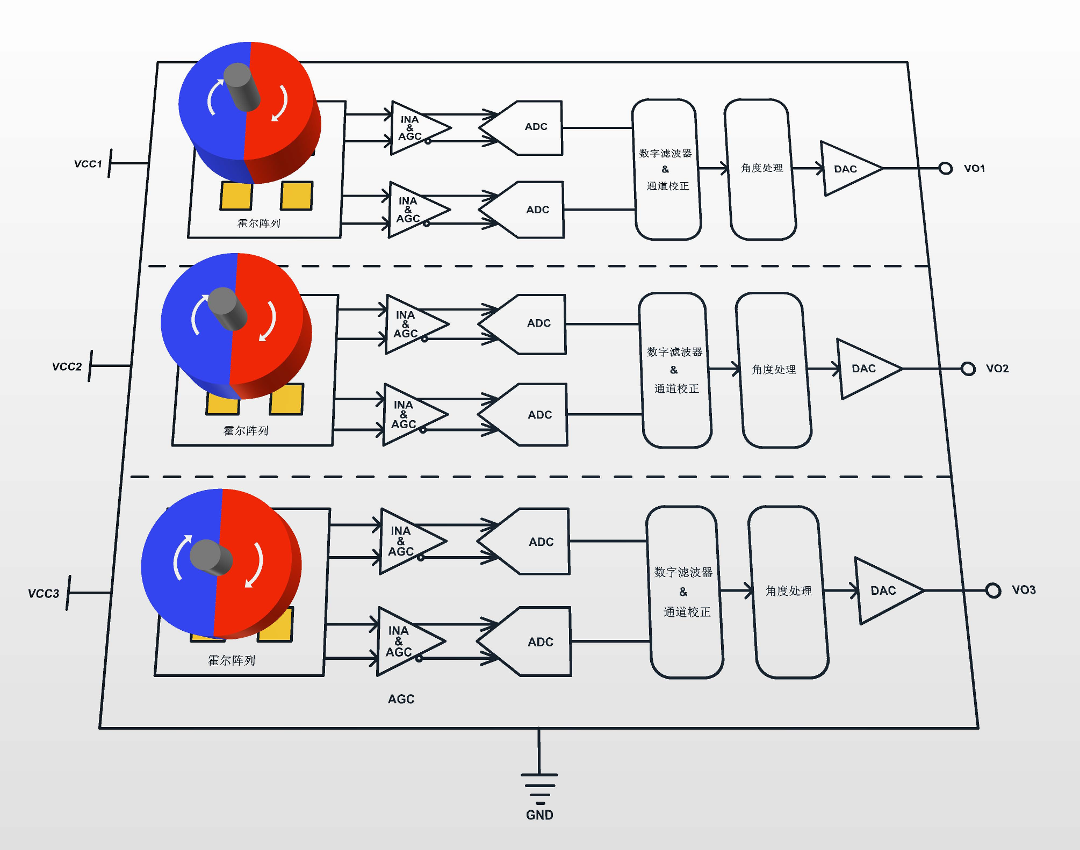

HJR402三冗余霍爾式傳感器電氣原理結構圖如下：

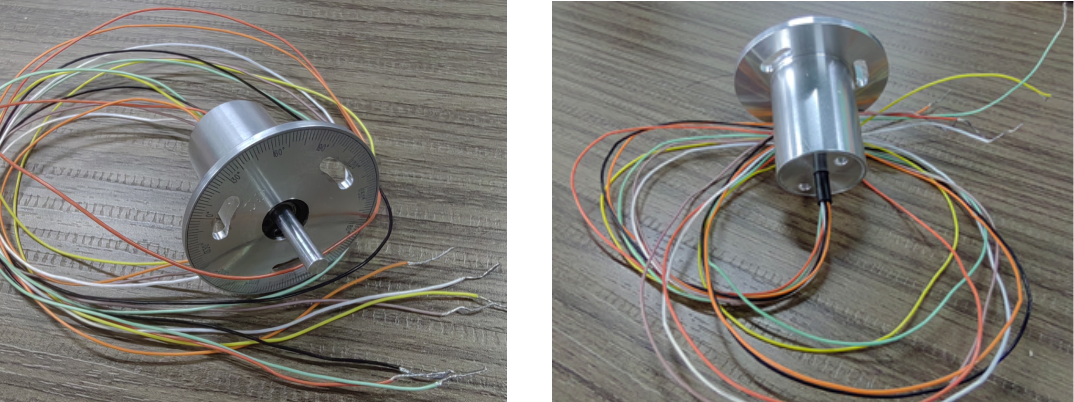

HJR402傳感器電氣結構由1個永磁鐵與三路霍爾元件處理器組成。電路內部物理元件均選用無磁特性材料，可有效提升測量精度；外殼采用鋁合金材質并進行密封安裝。實物圖如下：

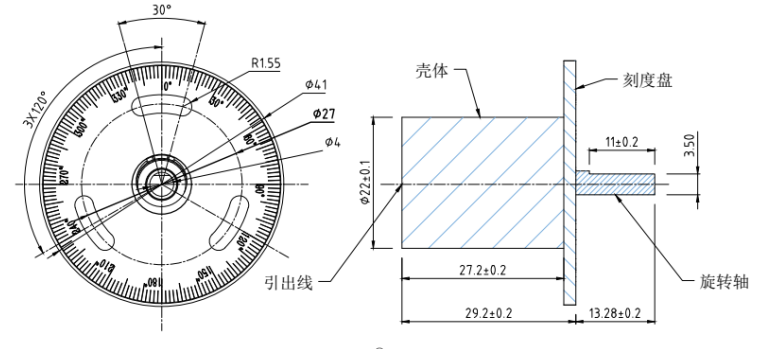

鋁合金外殼組件包含轉軸軸承、刻度盤、安裝固定孔及引出線。器件安裝便捷、使用簡單，無需外接任何外部元件。外殼封裝尺寸圖如下：

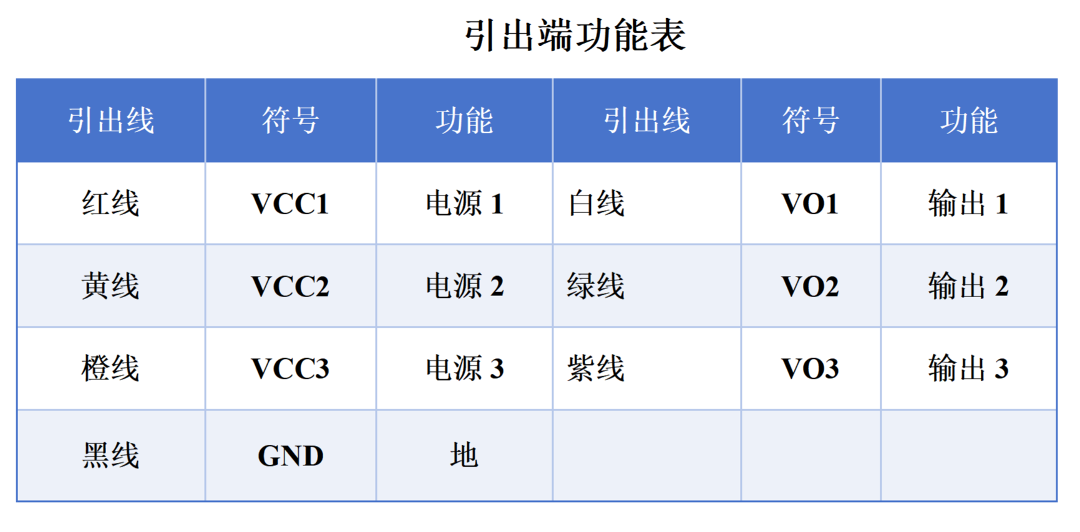

引出線采用航空軟線ARF-250-1/1×0.2mm2 標準，引線長度450±20mm（支持定制），具體引出端功能如下表：

2.2 傳感器電氣參數

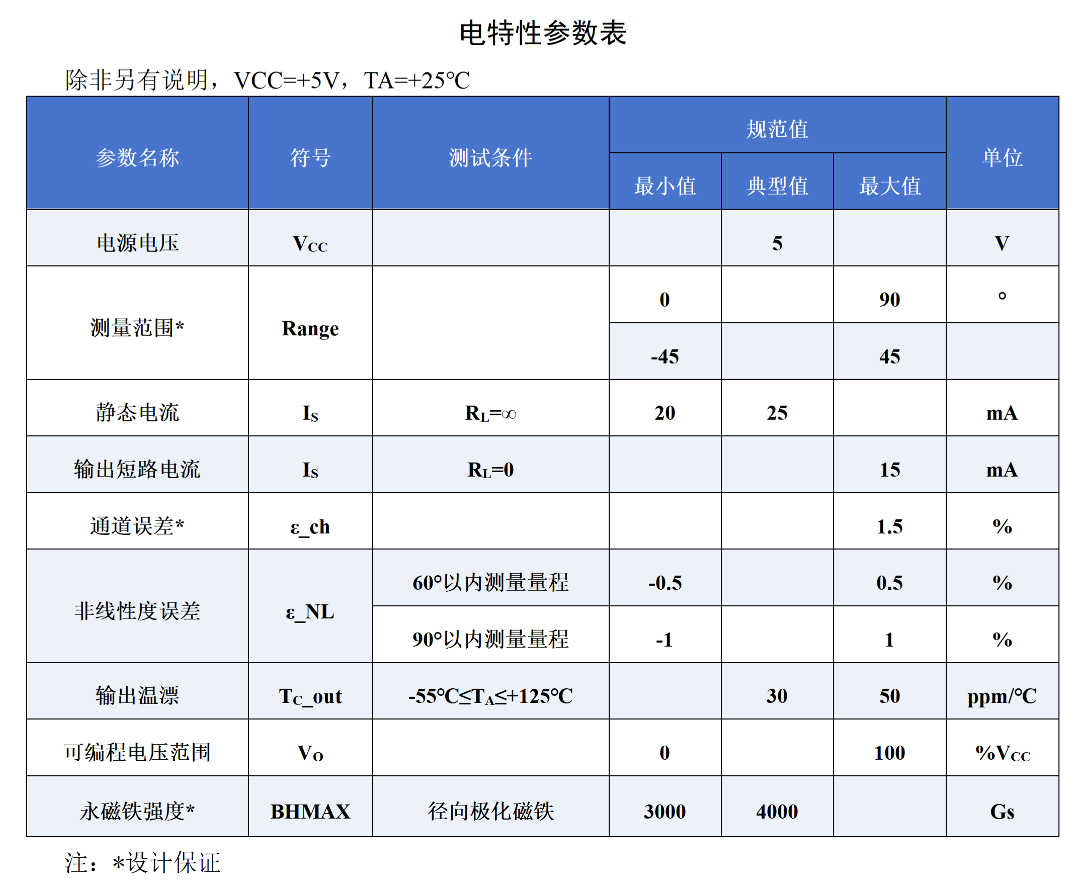

2.3 典型特性說明

1.本傳感器器件采用三冗余設計，三路傳感器工作及輸出狀態相互獨立、互不干擾。任意一路發生工作失效，均不會影響其余兩路的正常輸出，屬于真冗余結構傳感器。

2.本傳感器可根據用戶實際需求，靈活設置輸出電壓范圍與角度測量量程。在低線性誤差±1%的工作模式下，最大角度量程可設置為90°；在60°測量角度量程內，器件輸出曲線線性度更優，誤差可控制在0.5%以?xún)?nèi)。當轉軸旋轉角度超出標定范圍后，器件輸出將保持穩定的高電平或低電平狀態。

3.本產品配套永磁體磁場強度不低于3000Gs，自身工作磁場強度高，抗外界電磁干擾能力強。經試驗驗證，在復雜強電磁環境下，其輸出電壓最大偏差可控制在1.5%以?xún)?nèi)，抗干擾能力較傳統機電式RVDT傳感器提升約3倍。

4.本產品使用簡便，無需外接任何輔助元件，具備輸出精度高、可靠性強、多路輸出一致性好、抗電磁干擾與噪聲能力優異等特點，可實現角度位移量到對應電信號的精確轉換。

5.由于VO1、VO2、VO3輸出信號與供電電壓VCC成比例關系，建議使用基準電源分別為VCC1、VCC2、VCC3供電，嚴禁使用數字5V直接供電。

總 結

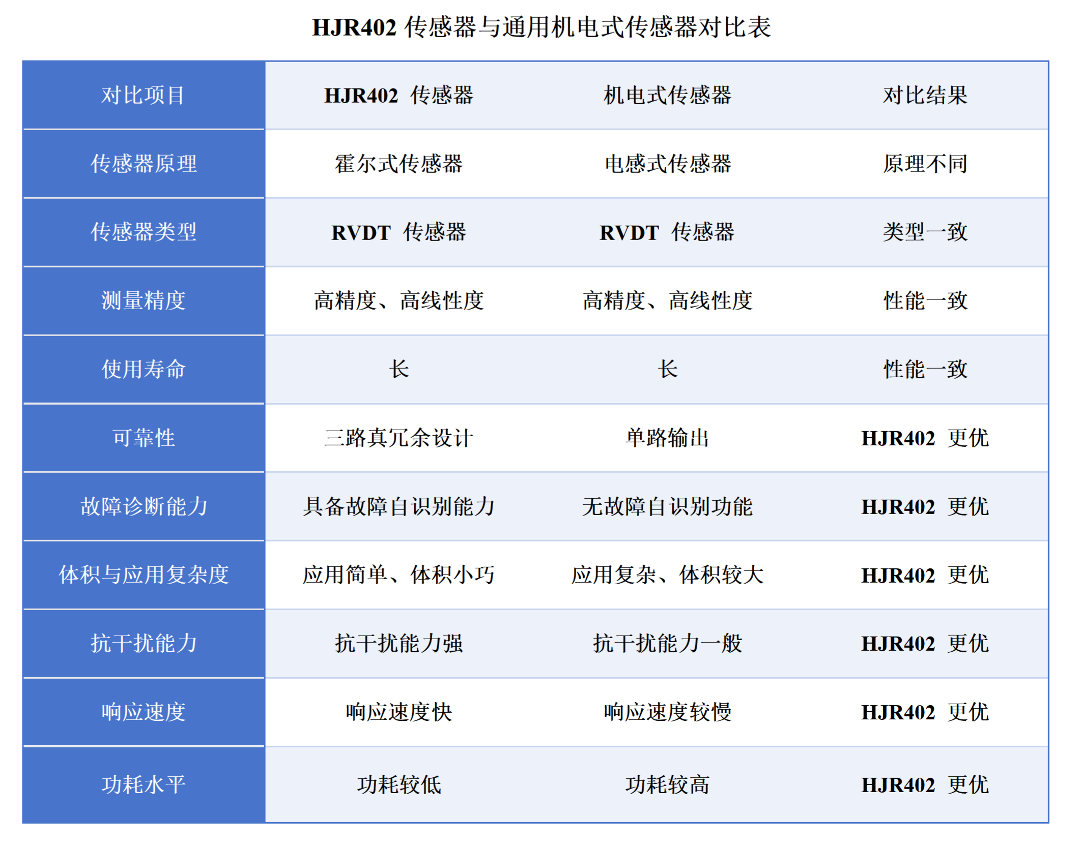

通過對HJR402傳感器工作原理的分析，并與傳統機電式傳感器的結構及原理進行對比，形成如下對比表。

由上表可見，HJR402三冗余傳感器在綜合性能上顯著優于傳統機電式傳感器，可在高精度、高可靠性及復雜電磁環境等高端應用場景中，完全替代傳統機電式RVDT傳感器。
