在精準氣象監測與應急環境探測需求日益增長的背景下，AI氣象探測機器人作為移動式、智能化的數據采集平臺，其動力與電源系統的可靠性、效率及環境適應性直接決定了機器人的作業時長、地形通過性與數據采集穩定性。電源管理與電機驅動系統是機器人的“心臟與四肢”，負責為移動底盤電機、機械臂關節、通訊模塊、多傳感器負載等提供高效、穩健的電能轉換與控制。功率MOSFET的選型，深刻影響著系統的功率密度、熱管理、電磁兼容性及整機在惡劣氣候下的生存能力。本文針對AI氣象探測機器人這一對寬溫工作、高效節能、強抗干擾與緊湊結構要求嚴苛的應用場景，深入分析關鍵功率節點的MOSFET選型考量，提供一套完整、優化的器件推薦方案。
MOSFET選型詳細分析
1. VBP19R47S (N-MOS, 900V, 47A, TO-247)
角色定位：高壓輸入DC-DC主開關或充電管理電路前端保護
技術深入分析：
超高電壓應力與惡劣環境耐受性：機器人可能采用高壓直流母線（如來自高效太陽能板陣列或外部高壓快速充電接口），或需應對野外復雜電網（如發電機供電）的浪涌沖擊。選擇900V耐壓的VBP19R47S提供了極高的安全裕度，能有效抵御雷擊感應、負載突卸等產生的高壓尖峰，確保前端電源模塊在極端氣象條件下的絕對可靠運行。

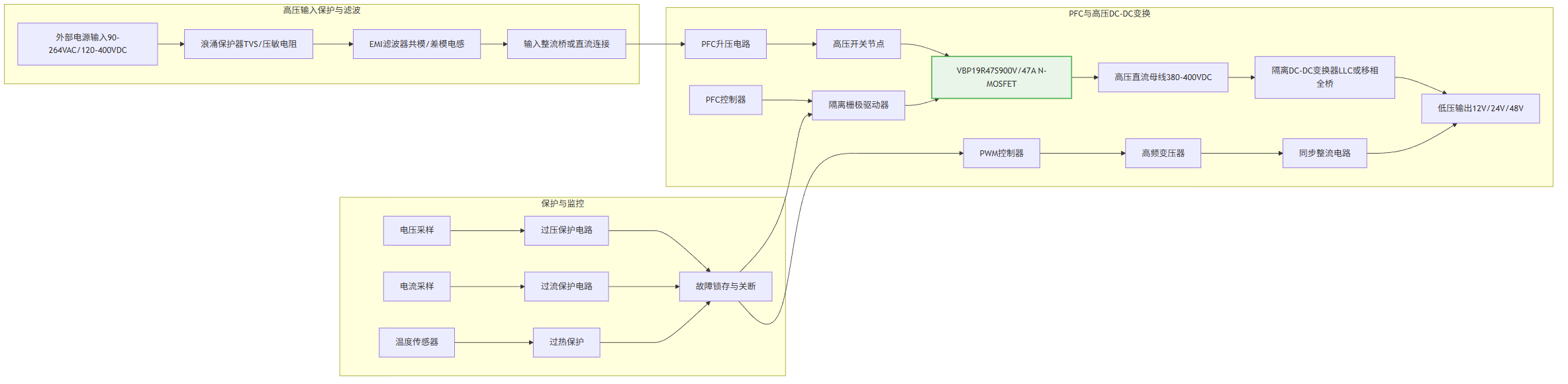

圖1: AI氣象探測機器人方案與適用功率器件型號分析推薦VBQF2610N與VBGQA1151N與VBP19R47S與產品應用拓?fù)鋱D_01_total

高效能功率轉換：采用SJ_Multi-EPI（超級結多外延）技術，在900V超高耐壓下實現了僅100mΩ (@10V)的優異導通電阻。作為高壓DC-DC的主開關，其出色的開關特性與低導通損耗有助于提升寬輸入范圍電源的轉換效率，延長機器人電池續航。TO-247封裝具備卓越的散熱能力，便于在有限空間內通過散熱器管理高壓大功率變換產生的熱量。
2. VBGQA1151N (N-MOS, 150V, 70A, DFN8(5X6))
角色定位：主驅動電機（如履帶或輪轂電機）逆變橋核心開關
擴展應用分析：
平衡高壓與大電流驅動需求：機器人驅動電機通常工作于48V或更高電壓的電池平臺，以獲取更大扭矩與功率。150V耐壓的VBGQA1151N提供了充足的電壓裕度，能從容應對電機反電動勢、急停再生能量以及長線纜可能引起的電壓振蕩。
極致的功率密度與導通性能：得益于SGT（屏蔽柵溝槽）技術，其在10V驅動下Rds(on)低至13.5mΩ，同時具備70A的連續電流能力。極低的導通損耗直接提升了驅動效率，減少了電池消耗，對于提升機器人機動性與作業半徑至關重要。先進的DFN8(5X6)封裝在極小占位面積下實現了極低的熱阻，契合機器人緊湊、輕量化的設計趨勢，同時便于通過PCB敷銅進行高效散熱。
動態響應與可靠性：其優化的柵極電荷特性支持高頻PWM控制，實現電機精準的扭矩與速度調節，保障機器人在復雜地形上的行進平穩性與越障能力。高電流能力確保可承受電機啟動、堵轉時的瞬時大電流沖擊。
3. VBQF2610N (P-MOS, -60V, -5A, DFN8(3X3))
角色定位：分布式傳感器、執行器及通訊模塊的智能電源路徑管理
精細化電源與功能管理：

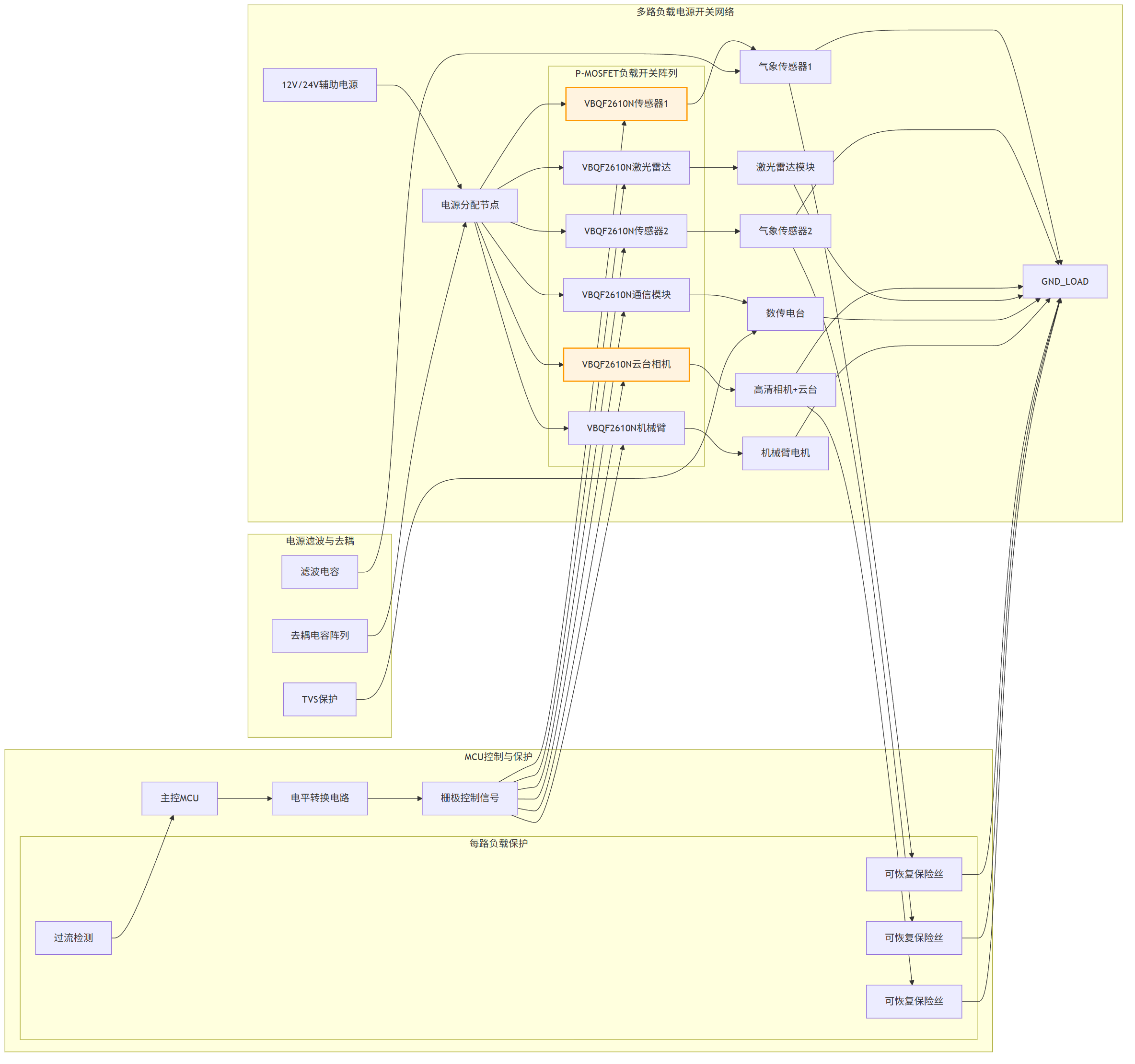

圖2: AI氣象探測機器人方案與適用功率器件型號分析推薦VBQF2610N與VBGQA1151N與VBP19R47S與產品應用拓?fù)鋱D_02_hv

高密度集成與智能功耗管理：采用超小尺寸的DFN8(3X3)封裝，該-60V/-5A P溝道MOSFET是空間極度受限的機器人內部進行多路負載點電源管理的理想選擇?？捎糜诳刂?a target="_blank">高精度氣象傳感器（如溫濕度、氣壓）、云臺相機、激光雷達或數傳電臺的電源通斷，實現基于任務模式的動態功耗管理，最大化續航時間。
低功耗控制與高可靠性：利用P-MOS作為高側開關，可由機器人主控MCU直接進行低電平有效控制，電路簡潔。其較低的導通電阻（典型120mΩ @10V）確保了在導通狀態下，電源路徑上的壓降和功耗極小。采用Trench技術，保證了在寬溫范圍及振動環境下的穩定開關性能。
系統安全與隔離：其-60V耐壓完美適配12V/24V/48V機器人低壓總線。獨立控制各負載電源路徑，允許系統在檢測到某子系統故障或過流時快速切斷其供電，實現故障隔離，防止局部問題擴散，提升整機系統級安全與可靠性。
系統級設計與應用建議
驅動電路設計要點：
1. 高壓側驅動 (VBP19R47S)：需搭配隔離型柵極驅動器，并注重驅動回路布局以最小化寄生電感，防止高壓開關引起的振蕩和EMI問題。
2. 電機驅動 (VBGQA1151N)：需匹配高性能電機驅動控制器，確保柵極驅動具備足夠的峰值電流能力以實現快速開關，同時注意配置死區時間防止橋臂直通。
3. 負載路徑開關 (VBQF2610N)：驅動簡單，可由MCU GPIO通過小信號器件直接控制，建議在柵極增加RC濾波以提高在復雜電磁環境中的抗干擾能力。

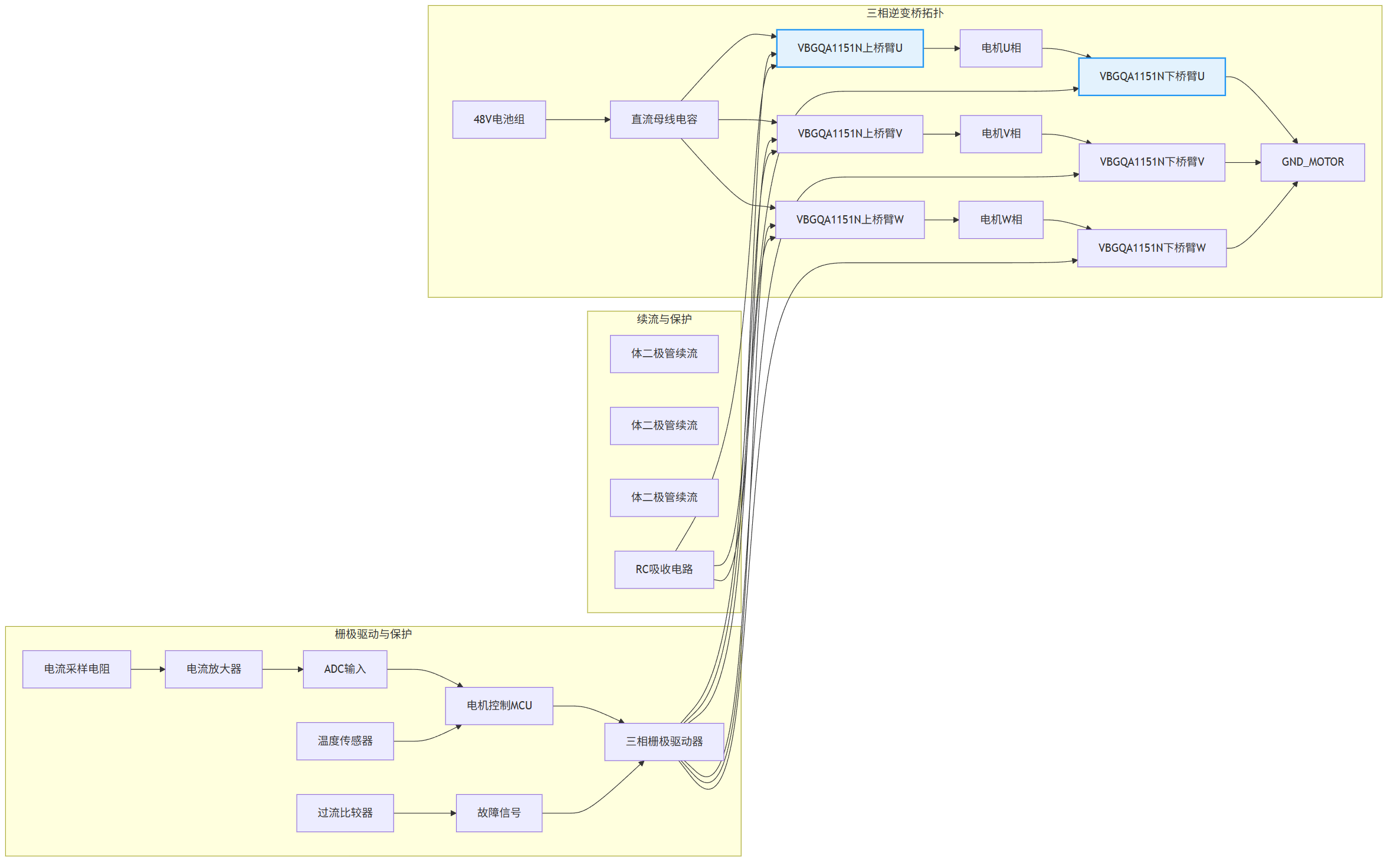

圖3: AI氣象探測機器人方案與適用功率器件型號分析推薦VBQF2610N與VBGQA1151N與VBP19R47S與產品應用拓?fù)鋱D_03_motor

熱管理與EMC設計：
1. 分級熱設計：VBP19R47S需根據功率等級配備獨立散熱器；VBGQA1151N依靠大面積PCB敷銅散熱，必要時可添加導熱墊連接至底盤；VBQF2610N依靠本地敷銅即可滿足散熱。
2. EMI抑制：VBP19R47S的開關節點需采用緊湊布局并可能需加入RC緩沖或磁珠；VBGQA1151N的電機驅動功率回路應設計為最小化環路面積，以抑制輻射噪聲。
可靠性增強措施：
1. 充分降額設計：在寬溫工作環境下，對電壓、電流進行嚴格降額應用，確保器件應力余量。
2. 多重保護機制：為VBGQA1151N所在的電機驅動橋臂配置過流、短路及過熱保護；為VBQF2610N控制的每路負載增設保險絲或電子保險。
3. 環境加固設計：所有MOSFET的柵極需配置ESD保護，對可能連接長線纜的接口（如充電口、傳感器接口），在VBP19R47S及VBQF2610N附近增加浪涌吸收器件。
在AI氣象探測機器人的電源與驅動系統設計中，功率MOSFET的選型是實現高機動、長續航、高可靠的關鍵。本文推薦的三級MOSFET方案體現了針對嚴苛移動應用的精準設計理念：
核心價值體現在：
1. 全工況高效可靠：從前端高壓輸入處理（VBP19R47S）的堅固保障，到核心動力單元（VBGQA1151N）的高效、高功率密度驅動，再到多負載智能配電（VBQF2610N）的精細管理，構建了適應野外復雜環境的全鏈路電力解決方案。
2. 緊湊化與輕量化：采用DFN等先進封裝的器件，顯著節省了寶貴的機內空間與重量，為更多功能傳感器或更大容量電池騰出空間。
3. 智能化能源管理：通過P-MOS實現的多路負載獨立控制，賦能機器人根據任務智能調度能耗，是延長無人值守作業時間的核心技術。
4. 環境強適應性與安全性：充足的電壓電流裕量、優異的封裝散熱及針對性的保護設計，確保了機器人在雨雪、高低溫、振動沖擊等惡劣氣象與地理?xiàng)l件下的持續穩定運行。
未來趨勢：
隨著探測機器人向更高自主性、更長續航、更多功能集成發展，功率器件選型將呈現以下趨勢：
1. 對更高效率與功率密度的追求，將推動在電機驅動中采用集成電流采樣功能的SGT MOSFET或更先進的封裝技術。
2. 為適應更高電壓平臺（如800V充電）以縮短充電時間，對高壓超結MOSFET的性能要求將持續提升。
3. 集成驅動、保護與診斷功能的智能功率模塊（IPM）或車規級功率模塊，將在高可靠性要求的機器人主驅中得到更多應用。
本推薦方案為AI氣象探測機器人提供了一個從高壓接口到動力核心，再到負載末梢的完整功率器件解決方案。工程師可根據具體的平臺電壓、電機功率等級、環境條件與功能模塊數量進行細化調整，以打造出適應極端環境、性能卓越的下一代智能移動探測平臺。在深入認知?dú)庀笈c環境的使命中，卓越的硬件設計是保障數據連續性與作業成功的基石。

圖4: AI氣象探測機器人方案與適用功率器件型號分析推薦VBQF2610N與VBGQA1151N與VBP19R47S與產品應用拓?fù)鋱D_04_load
