背景

eVTOL（電動垂直起降飛行器）作為城市空中交通的核心載體，正迎來技術突破與商業化落地的關鍵拐點，智能駕駛系統作為保障eVTOL安全、高效飛行的核心支撐，其性能直接決定eVTOL的商業化進程與市場競爭力。目前eVTOL智能駕駛技術仍面臨諸多挑戰：例如低空飛行環境復雜（城市樓宇遮擋、氣流擾動、風切變、鳥類干擾等）且對環境感知的全面性、實時性要求極高。eVTOL智能駕駛數據采集系統可采集低空飛行復雜環境的場景數據，包括相機、激光雷達、毫米波雷達、組合慣導、風速、溫度、氣壓等傳感器數據，為智能駕駛算法訓練、飛行決策優化提供豐富的場景數據。通過持續數據驅動，解決低空復雜場景、極端氣象、高密度空域等長尾問題，是推動eVTOL從實驗階段向城市載人出行、低空物流等領域規?；涞氐年P(guān)鍵手段。

eVTOL智能駕駛數據采集系統概覽

北匯基于Vector CANape Kernel搭建eVTOL智能駕駛數據采集系統，用于同步采集eVTOL智能駕駛所需的相機數據、激光雷達數據、毫米波雷達數據、INS+RTK數據、飛控傳感器數據以及外部環境傳感器數據（例如溫濕度、氣壓、風速等）。

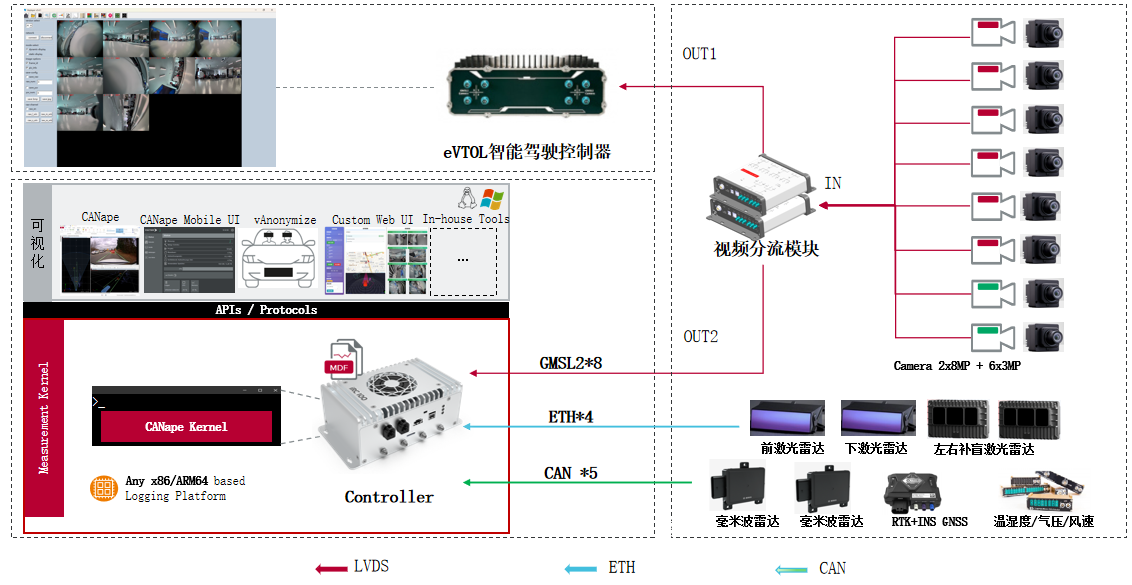

圖1 eVTOL智能駕駛數據采集系統

核心優勢

高魯棒性-軟件核心基于Vector CANape，在數據采集領域深耕多年；且不斷迭代；具有很高的魯棒性；

高兼容性-采集軟件支持部署在Linux、windows系統中，兼容x86/ARM64平臺；

可擴展性-系統可通過Vector硬件擴展硬件通道，如CAN、LIN、以太網、視頻通道以及溫度、電壓、電流、氣壓、風速等傳感器和采集模塊；

高度集成-單個硬件支持運行采集軟件并提供GMSL2、CAN/CAN FD、以太網通道，滿足大多數使用場景；

高性價比-CANape Kernel繼承了CANape高性能記錄內核，具有高靈活性和極致性價比；

高精度時間同步-支持獲取GPS時間，同時支持PTP時間同步；

支持遠程數據回傳-支持4G/5G模塊，可以將采集的數據從本地回傳到實驗室。

eVTOL智能駕駛數據采集系統組成

1

數采系統軟件

數據采集軟件采用Vector CANape Kernel；Vector CANape Kernel 是 Vector 公司推出的一款輕量化、獨立運行的測量與數據記錄內核，專為高性能數據采集設計，可脫離完整 CANape 桌面環境部署于目標平臺，核心服務于汽車電子、智能駕駛等領域的嵌入式測量、自動化數據記錄與傳感器數據采集場景。

核心定位與價值

CANape Kernel 脫胎于 Vector 成熟的 CANape 測量標定工具，采用 “桌面配置 + 目標端運行” 分離模式：即先在 CANape 桌面端完成測量配置（如協議解析、信號選取、參數定義），生成配置文件；再將配置移植到目標平臺（工業PC、邊緣計算機、域控制器等），由 CANape Kernel 獨立負責設備初始化、數據采集與數據記錄，無需依賴桌面端運行。

這一設計可復用現有工作流程，同時將數據采集能力下沉到更貼近測試現場的嵌入式平臺，適配分布式、跨平臺的測試架構。

核心特性與能力

典型應用場景

①嵌入式測量與臺架測試：部署于車載數據記錄儀、測試臺架，長期采集車輛運行數據，適配軟件定義汽車（SDV）與區域電子電氣架構驗證；

②智能駕駛研發：同步采集多傳感器（雷達、激光雷達、攝像頭）與總線數據，支撐感知算法驗證與動力學測量；

③自動化數據記錄：通過 REST API 接入自動化測試序列，實現無人值守的高速數據采集，適配 eVTOL / 直升機等新型載具的測試需求；

④跨平臺協同測試：在 Linux 平臺執行高負載數據記錄，同時通過 Windows 桌面端進行配置與可視化管理，兼顧性能與便捷性。

與 CANape 桌面版的區別

CANape 桌面版是全功能集成環境，包含測量、標定、診斷、可視化等完整模塊；而 CANape Kernel 是 （精簡版）核心 ，僅保留數據采集與數據記錄能力，無桌面界面，專注于目標平臺的輕量化運行，更適合嵌入式與自動化場景。

2

數采系統主機

采用ARM64 架構的高性能主機；滿足高實時、車規級、多總線接口、大帶寬、高算力的要求。

計算與實時處理能力

總線與接口

①CAN / CAN FD：多路 CAN FD 通道，可采集毫米波雷達和傳感器數據；并支持 XCP / CCP 協議，可適配飛控系統總線數據采集；

②高清相機接口：多路 GMSL2相機接口，可接入多路相機，滿足全方位視頻數據采集需求；

③以太網：提供1G/2.5G/10G 以太網，支持 PTP 高精度時間同步，保障多傳感器數據時間同步；

④通用接口：USB4、MIPI CSI、PCIe，可外接 Vector VN/VX 系列接口卡，實現硬件通道靈活擴展。

3

視頻分流設備

可選用Video Standalone TAP模塊對相機數據進行分流，將1個相機輸入數據分流為2路輸出；其中1路相機數據輸出給數采主機進行視頻數據采集，另一路相機數據輸出給ADAS控制器；可以實現視頻數據采集的同時不影響ADAS控制器功能。

①核心功能：實現視頻流的無損分流、實時轉發，支持GMSL2協議，可同時接入8路及以上相機視頻信號，滿足eVTOL多方位視覺感知的數據采集需求；

②同步特性：支持外部時間同步，與數采系統主機、傳感器模塊實現時間戳精準對齊，保障視覺數據與雷達、定位數據的時空一致性；

③部署優勢：工業級小型化設計，抗振、寬溫，適配航空測試的嚴苛環境，同時支持與CANape Kernel無縫對接，實現視頻數據與總線數據的統一記錄。

4

以太網分流設備

可選用Vector VN56XX系列設備對以太網數據進行分流采集，將以太網數據輸出給數采主機進行視頻數據采集的同時復制一份數據給控制器；可以實現以太網數據采集的同時不影響eVTOL智能駕駛控制器功能：

①高速傳輸：支持100M/1G/10G以太網速率，可采集激光雷達、毫米波雷達、INS+RTK等高速傳感器的以太網數據，無帶寬瓶頸；

②精準分流：實現以太網數據的雙向無損分流，既保障飛行器原有以太網通信鏈路正常運行，又能同步采集總線數據，不干擾飛控系統正常工作；

③協議兼容：支持TCP/IP、UDP、DoIP等主流以太網協議，同時兼容PTP時間同步，可與數采系統實現精準時間對齊，保障多源數據的同步性；

④集成優勢：可直接與數采系統主機、CANape Kernel軟件聯動，實現以太網數據與CAN/CAN FD、視頻數據的統一存儲與管理，簡化測試系統架構。

5

環境傳感器數采模塊

依托CSM專業環境傳感器采集模塊，實現eVTOL環境傳感器的模擬量、數字量信號的高精度采集；

①多類型采集：支持電壓、電流、轉速、扭矩、振動、溫濕度、氣壓、風速等多類信號采集，適配eVTOL動力系統、環境監測的全維度數據需求；

②高精度采樣：采樣率最高支持10kHz及以上，滿足飛控/動力傳感器高實時性監測要求，采集精度達工業級微伏級，保障數據準確性；

③航空適配：小型化、抗振、寬溫設計，可直接部署于eVTOL座艙、電機、電池等關鍵部位，適配飛行器的安裝與運行環境；

④接口靈活：支持CAN/CAN FD、以太網等接口，可與數采系統主機無縫對接，實現模擬量信號向數字量信號的轉換與統一記錄，保障數據閉環。

總結

北匯信息基于Vector CANape Kernel搭建的eVTOL智能駕駛數據采集系統，在魯棒性、兼容性、同步性、擴展性等方面具備核心優勢，可實現eVTOL多類型傳感器數據的同步、高速、高精度采集，依托完善的硬件配套與全流程工程服務，形成了從系統設計、集成調試到測試支持、數據閉環的完整解決方案。

同時，北匯信息也將持續加強與Vector等國際頂尖企業的合作，緊跟航空電子、智能駕駛、傳感器技術的發展趨勢，不斷探索數采技術在eVTOL、直升機、低空物流無人機等航空載具的應用創新，打造更貼合低空經濟發展需求的智能測試解決方案。#北匯信息#汽車電子測試#汽車電子#eVTOL#智能駕駛#數據采集系統#數據閉環#激光雷達#毫米波雷達#環境傳感器#Vector#CANapeKernel#低空經濟#傳感器融合#高精度時間同步#以太網分流#適航驗證#電動垂直起降飛行器
