在2026年，CANoe迎來了它的30周年。在這個重要節點，我們整理了一系列由一線專家團隊沉淀的技術經驗，希望幫助您在實際項目中更高效地發揮CANoe的能力。每一個主題，都對應一個CANoe的具體功能或典型工作流程，助您解決開發中的實際挑戰，優化使用方式，并帶來可感知的效率提升。

摘要

協議監控器是CANoe的一個組件，通過自動檢測和驗證SOME/IP、TCP和gPTP等協議來簡化以太網分析，提供清晰的網絡流量概覽，并突出顯示協議違規，實現高效的分析和驗證。

如何在CANoe中找到此功能？

如何開始使用？

在CANoe中使用協議監控器有兩個前提條件：

>

已激活Ethernet或者Basic Ethernet的License

>

工程中至少包含一個以太網通道

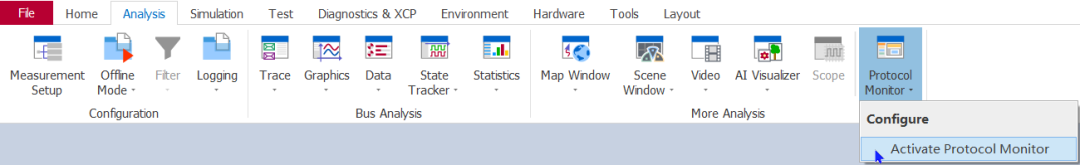

滿足以上條件后，可以在功能區依次點擊Analysis → Protocol Monitor，即可打開協議監控器。需要注意的是，協議監控器必須在測量開始前激活，激活之后再啟動測量，才會開始對網絡中的通信數據進行解析和展示。

能做什么？

能解決什么問題？

1.

清晰、有序的數據視圖，讓問題更容易被看見

在對基于以太網的系統進行分析時，工程師往往會面臨同樣的挑戰：數據量龐大、協議層級復雜，真正出現問題時很難快速定位。協議監控器就能在此場景下為用戶提供協助，因?yàn)樗⒎侵皇菍?bào)文數據的簡單展示，而是從協議視角對通信流量進行重構和解讀。

無論是SOME/IP、TCP還是gPTP等，協議監控器都可以自動對數據進行解析，并以結構化的方式呈現出來，讓原本分散、混亂的數據變得清晰、有序。

可以在同一個窗口中，從不同維度觀察網絡狀態：

在Endpoint View中查看節點之間的通信關系

在Diagram View中直觀理解數據流向

在Connection View中分析具體連接及其狀態變化

配合圖形化展示，網絡通信關系一目了然，使問題定位和分析變得更加高效。

>

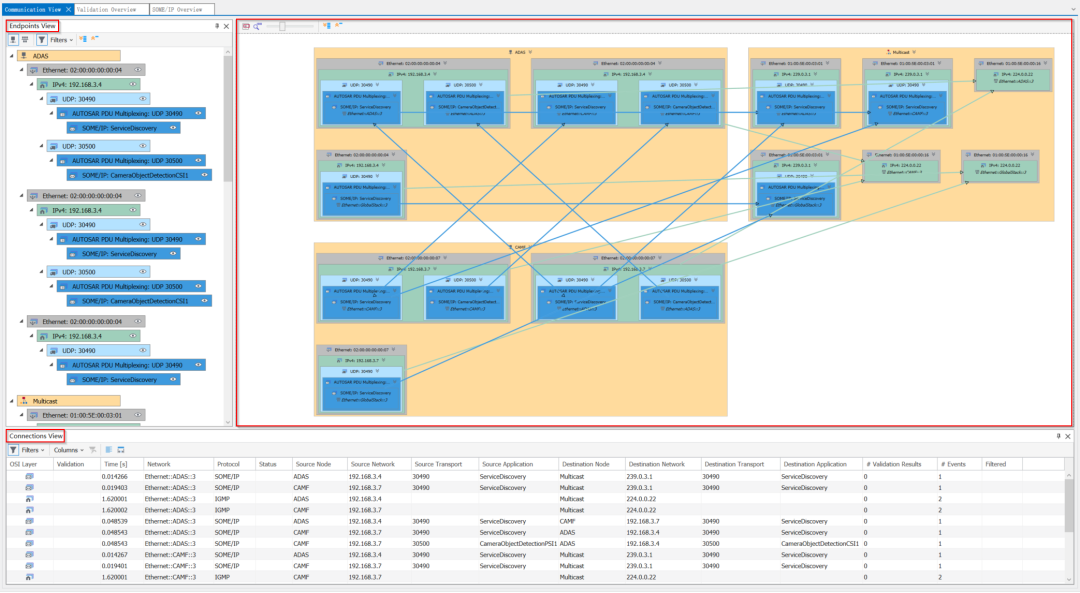

整體視圖

幫助用戶從全局角度快速理解網絡結構與服務分布情況：

不同節點之間的通信關系以拓?fù)湫问秸故?/p>

通過不同顏色區分不同OSI層級（例如網絡層、鏈路層），協議層次一目了然

箭頭清晰標識數據流向，便于理解通信的發起方與接收方

以列表形式展示具體的SOME/IP服務及其訂閱狀態，服務關系清晰可見

>

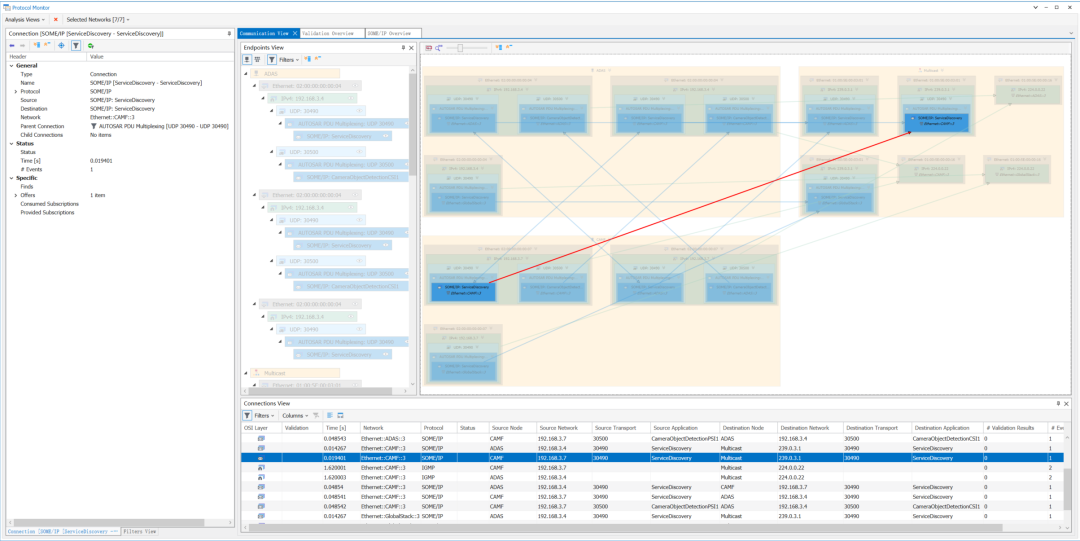

焦點展示

當用戶選中某條連接時，與之相關的信息會在多個視圖中同步高亮顯示，幫助用戶快速了解“服務—連接—報文”之間的關聯關系。

這種聯動式的焦點展示方式，使用戶無需在不同窗口之間反復切換，就可以迅速鎖定與當前問題最相關的通信路徑和數據內容，大幅提升分析效率。

2.

面對海量數據，關鍵在“篩選”

在真實項目中，僅僅“看得見”還不夠，更重要的是如何在大量數據中，快速聚焦真正關心的內容。協議監控器提供非常靈活的過濾能力，讓用戶從一開始就能縮小分析范圍。

>

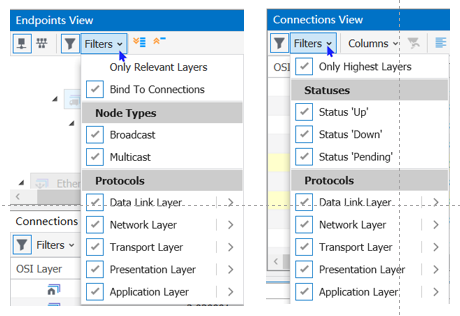

常規過濾器

Endpoint View和Connection View中均提供常規過濾器選項。Endpoint View與Connection View均提供常規過濾器功能，其核心過濾邏輯基于“通信對象 + 協議層級”兩個維度展開。兩者均支持按照OSI協議層（從Data Link到Application）進行篩選，幫助用戶在不同協議層級下快速聚焦關注的通信內容。但兩個窗口的過濾各有側重：

Endpoint View更偏向于對“通信端點”的可見性控制，支持通過過濾條件或手動隱藏來減少節點干擾，并可選擇僅顯示相關層或與連接綁定的端點；

Connection View則進一步聚焦“連接關系”，在協議層過濾基礎上增加了連接狀態（Up/Down/Pending）以及Only Highest Layers等選項，用于從協議棧中提取關鍵通信鏈路。

整體來看，前者用于精簡“參與者”，后者用于收斂“交互關系”，二者結合可以從結構和連接兩個層面快速定位目標通信。

>

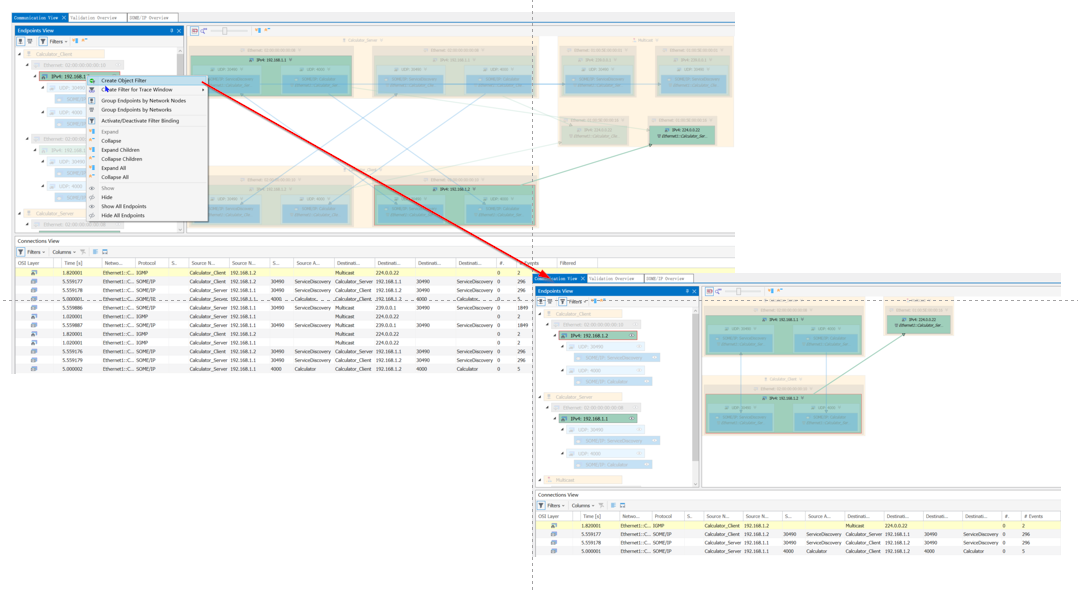

對象過濾器

在任意視圖中選中某個對象后，右鍵選擇Create Object Filter即可生成以該對象為條件的過濾器，并同步應用到所有視圖，僅保留與該對象相關的通信流量。

>

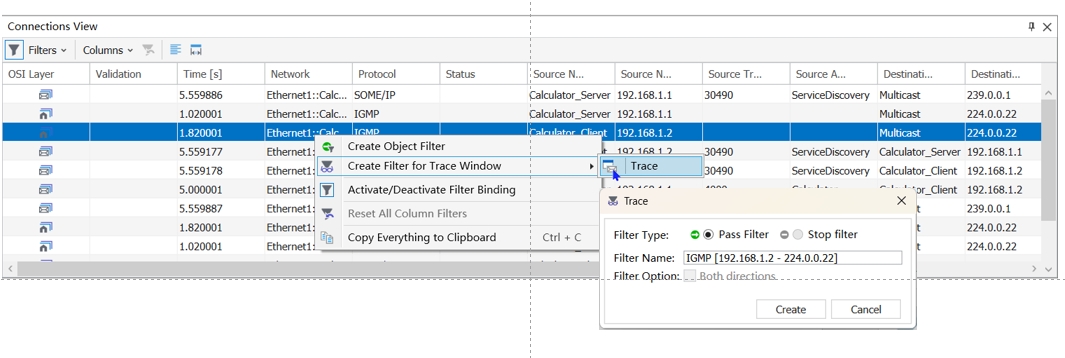

聯動Trace窗口

在Endpoint View和Connection View中可以針對某個對象直接在Trace窗口中創建篩選條件，便于用戶對Trace窗口中的數據內容進行同步分析。

3.

從“發現問題”到“深入分析”的無縫銜接

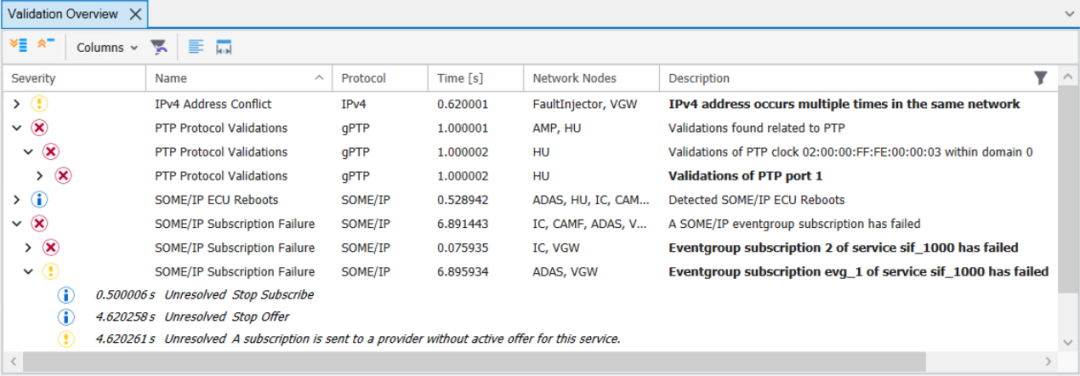

當協議監控器檢測到協議異常或不一致時，會在Validation Overview中直接顯示異常信息。

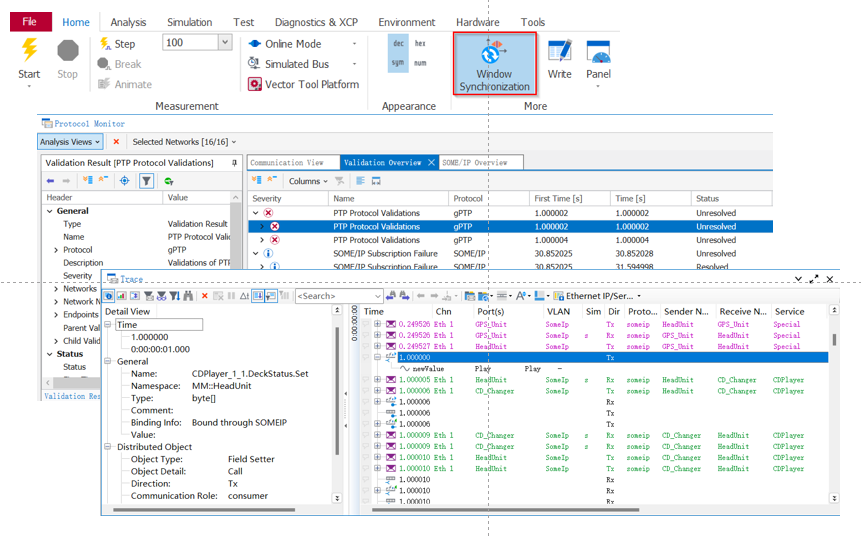

異常信息均帶時戳，開啟Home → Window Synchronization功能后，可以基于Validation Overview中的分析結果同步定位到Trace窗口對應時間戳，從而查看完整的報文上下文。這種從“宏觀分析 → 精細追蹤”的聯動能力，可以大幅減少排查問題的時間成本。
