今天給物聯網、智能家居愛好者分享一款實用開源方案：一站式傳感器。它主打低成本、易上手、可升級的模塊化設計，無需復雜貼片焊接，新手也能輕松組裝，完美適配 Home Assistant、ESPHome 生態，可直接替代市售成品傳感器，不管是智能家居搭建還是 DIY 物聯網項目都超適配。

閱讀原文可獲取設計文件

01設計初衷

日常做智能家居、DIY 物聯網項目時，總能碰到這些問題：市售成品傳感器價格偏高、功能固定無法擴展;專業傳感器焊接門檻高，新手難上手;不同模塊零散搭配，接線調試繁瑣。

基于這些痛點，核心目標就是做一款人人能做、好用不貴、靈活可升級的一站式傳感器，降低物聯網 DIY 的門檻，讓新手也能快速做出專業的傳感設備。

02功能 & 亮點

低成本高性價比

元器件選型親民，整體成本與性能都優于市面多數商用傳感器方案。

組裝零門檻

無需復雜 SMD 貼片焊接，純手工即可完成組裝，新手也能輕松復刻。

模塊化可升級

采用模塊化設計，后續 PCB 版本迭代無需更換全部配件，升級更省心。

生態無縫兼容

基于 ESP32-C3 開發，原生支持 ESPHome，可直接接入 Home Assistant 等主流智能家居平臺。

功能一站式集成

單板集成環境監測、人體感知、交互反饋等功能，告別多模塊零散接線。

03硬件配置與功耗實測

主控芯片：ESP32-C3，自帶 WiFi + 藍牙，適配物聯網場景

功耗數據(實測)：

滿載配置(毫米波雷達 + PIR+BME280 + 光照)：待機約 0.45W/0.09A，峰值約 0.78W/0.15A

無毫米波配置：待機低至 0.11W/0.02A，峰值約 0.45W/0.09A

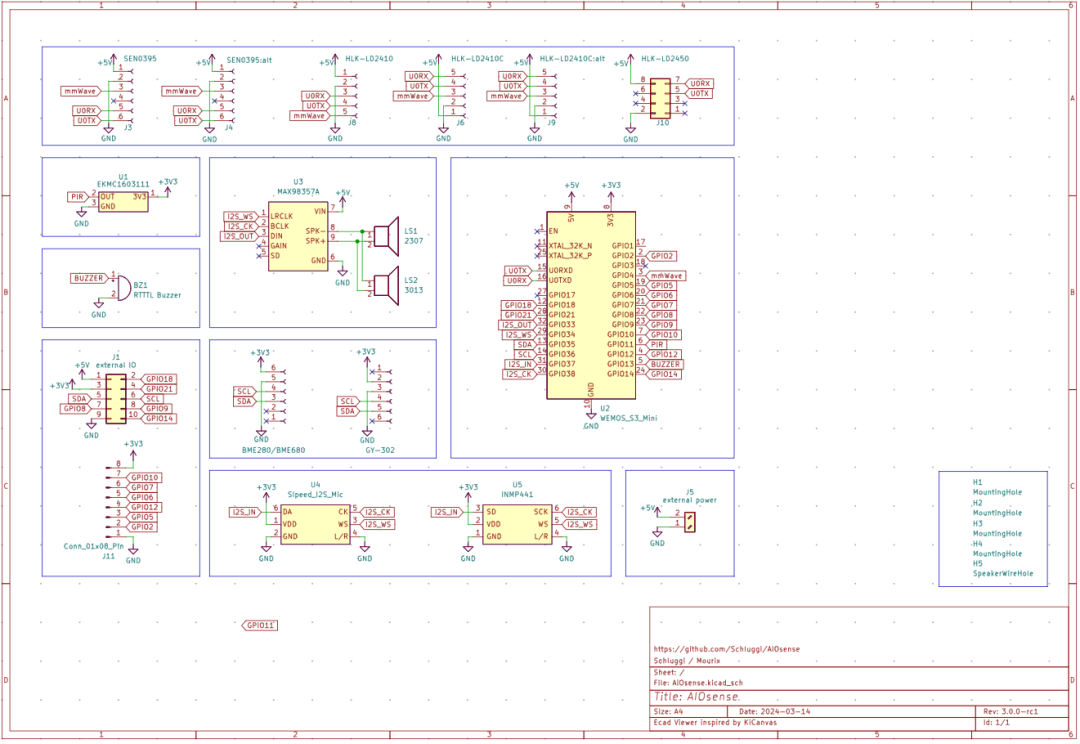

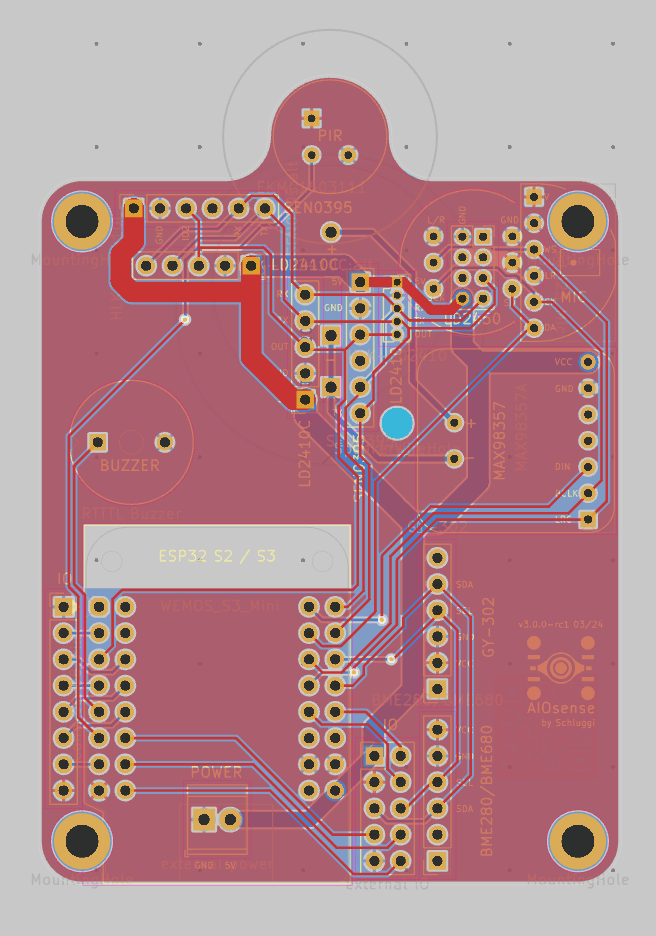

04原理圖&PCB

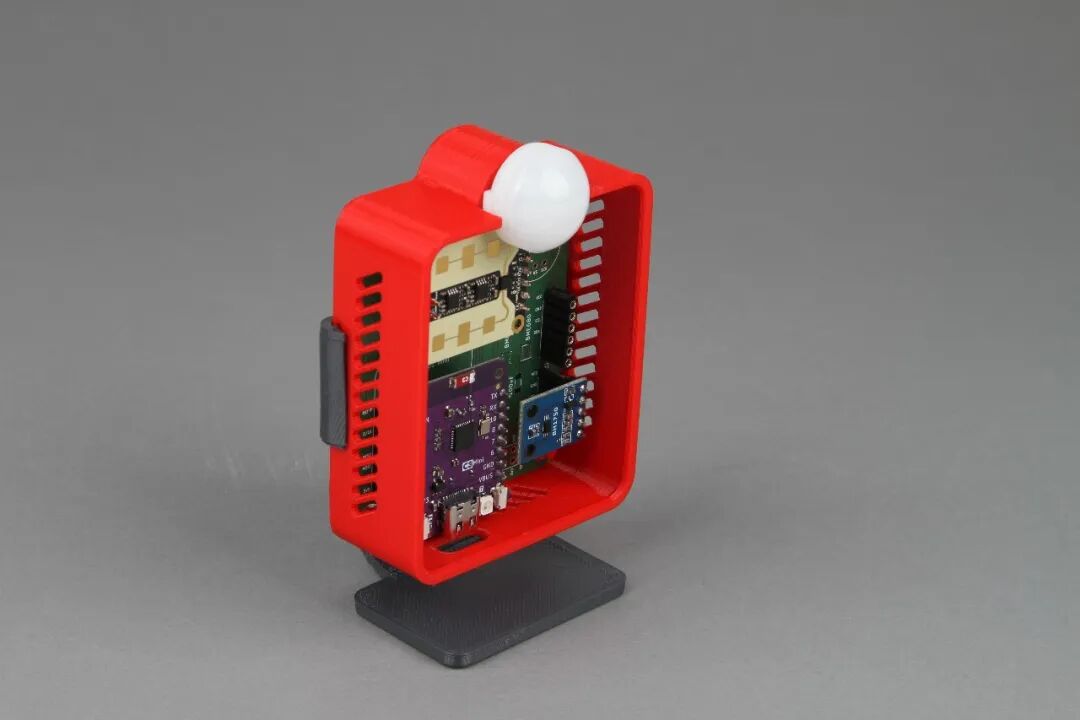

不帶外殼蓋

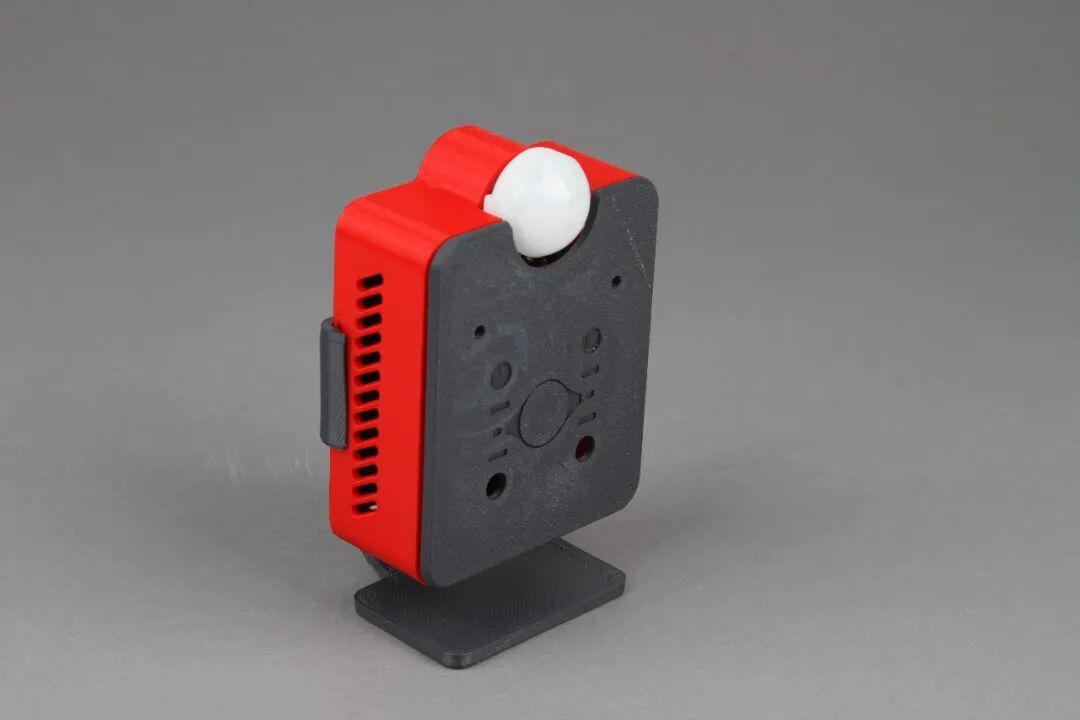

帶外殼蓋

閱讀原文可獲取設計文件

05開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

開源地址：

https://p.eda.cn/d-1362259820601671680

06結語

看到這里是不是已經按捺不住動手的沖動啦?別猶豫!平臺復刻完全不用費心找小眾零件，核心器件都能輕松買到。

如果是你，你會用來做什么項目呢?歡迎在評論留言區分享你的腦洞，也可以蹲一波詳細復刻教程~
