給復古游戲迷與DIY愛好者分享一款開源作品--復古掌機。這款掌機基于樹莓派 RP2040 芯片開發，歷經 3 代硬件迭代打磨，內置 6 款經典懷舊游戲。

閱讀原文可獲取設計文件

01設計初衷

作為同時癡迷復古游戲與嵌入式開發的愛好者，我一直想做一臺完全開放、零門檻上手、兼具可玩性與學習性的復古掌機。市面上的成品掌機大多閉源，無法深入探究硬件與軟件邏輯；零散的 DIY 方案又功能殘缺、體驗不佳。為此我啟動了 Game Tiger 項目，從零搭建完整開源硬件平臺，讓每一位愛好者都能輕松復刻、自由修改，把「玩復古游戲」和「學嵌入式開發」結合在一起。

02功能 & 亮點

RP2040 主控，開發門檻低

采用樹莓派 RP2040 雙核 MCU，133MHz 主頻 + 264KB SRAM+8MB 閃存，性能適配復古游戲，開發環境成熟。

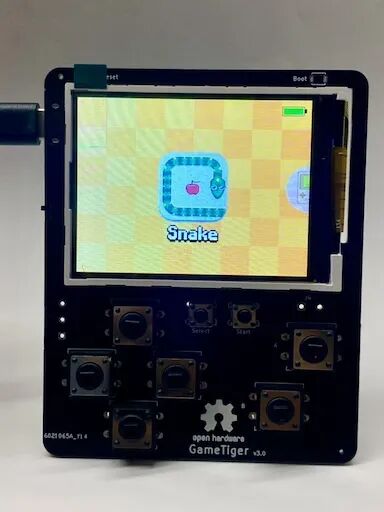

6 款經典游戲，到手即玩

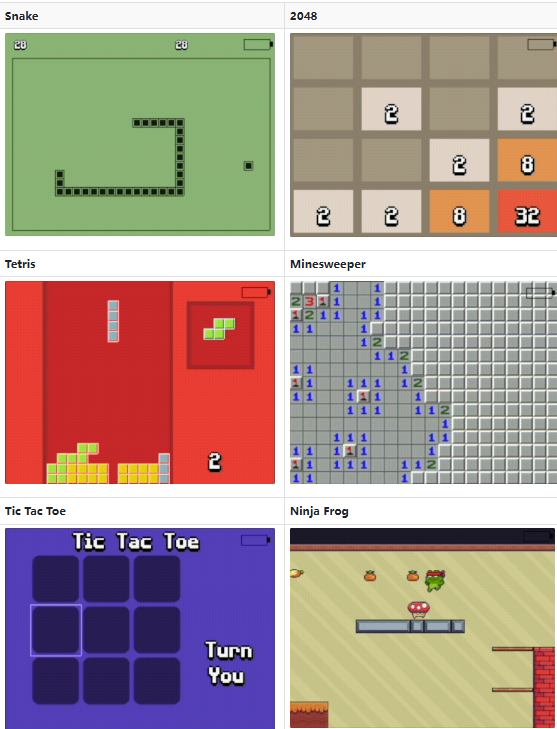

預裝貪吃蛇、2048、俄羅斯方塊等懷舊游戲，優化后流暢運行，默認配置不超頻也能實現高幀率。

全開源可擴展，玩法不設限

MIT 協議開源，支持自定義開發新游戲，還能適配 GameBoy 類模擬器，馬里奧、銀河戰士等經典游戲都可嘗試運行。

三代硬件迭代，量產級穩定設計

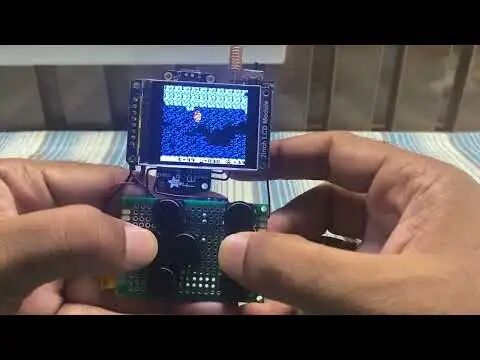

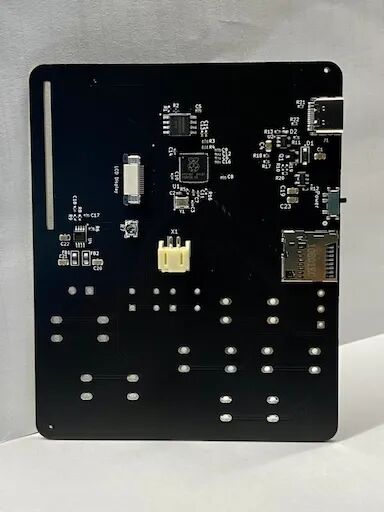

從亞克力原型機到全定制 PCB，先后迭代 V1→V2→V3 版本，持續優化按鍵布局、電路設計與集成度，最終 V3 版達到量產級穩定性，把玩、學習都靠譜。

03硬件配置與功耗實測

主控芯片：樹莓派 RP2040 雙核 MCU

顯示模塊：微雪 LCD 顯示屏，支持 DMA 顯存流送

輸入系統：輕觸按鍵 + PCF8575 16 位 I/O 擴展芯片

供電方案：鋰電池供電 + MCP73831 充電管理，支持 3.3V/5V 供電

附加功能：背光 LED、完善電池管理、自動休眠

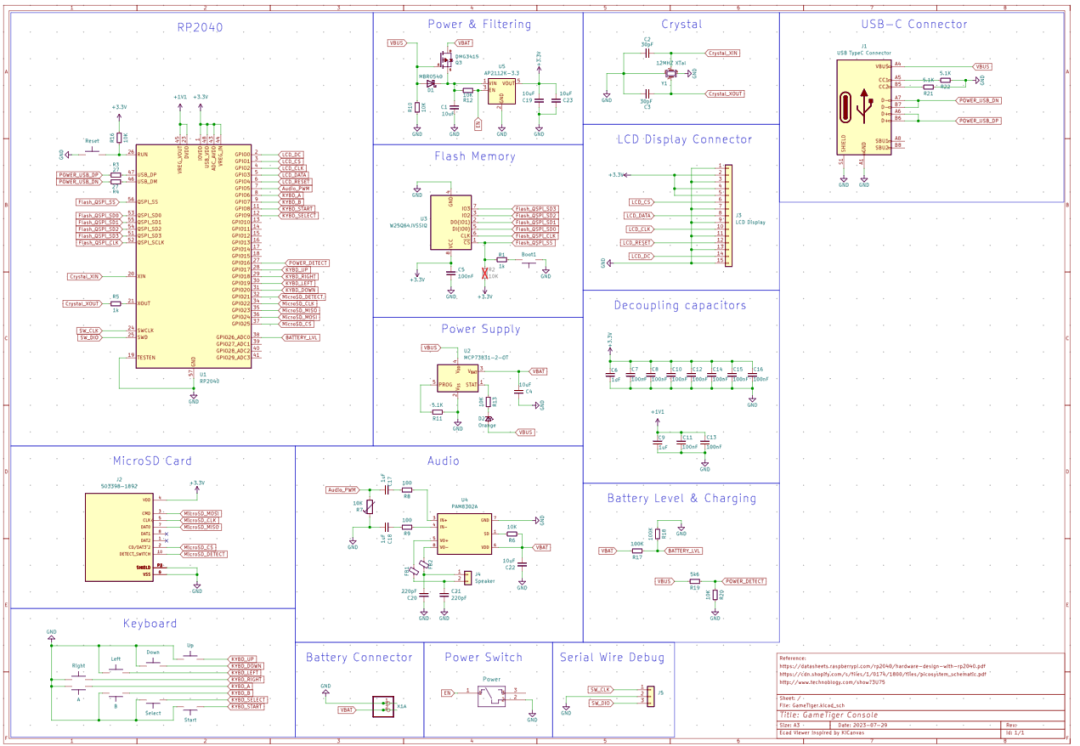

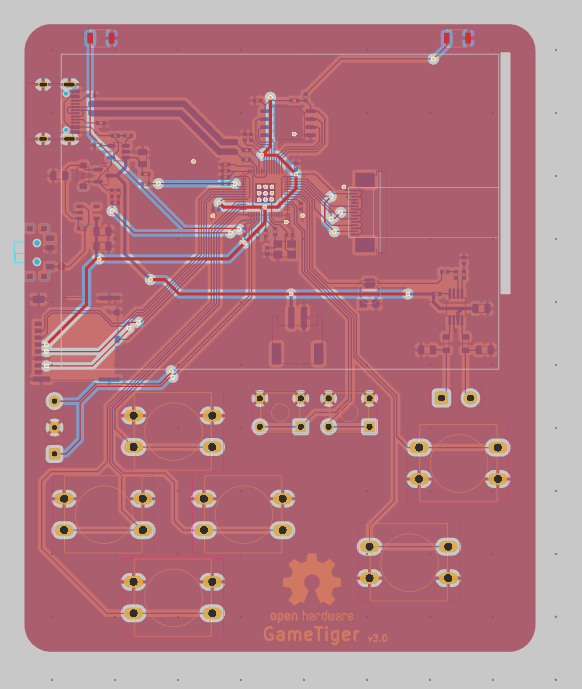

04原理圖&PCB

閱讀原文可獲取設計文件

05開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看！歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

開源地址：

https://p.eda.cn/d-1359821221419548672
