在做變頻器或伺服驅動調試時，很多項目都會進入一個比較尷尬的階段：控制參數已經調得比較穩定，系統在中低速下運行也沒有明顯問題，但一旦嘗試提高動態性能，比如提高PWM頻率或者加快負載響應，系統表現就開始變差。

常見現象包括電流響應跟不上、轉矩輸出有滯后，甚至在某些工況下出現輕微振蕩。這個時候，直覺上往往會繼續從控制算法入手，比如調整PI參數、優化采樣時序或者修改PWM策略。但如果這些手段效果已經不明顯，那就需要考慮一個更基礎的問題：控制器拿到的電流信息本身，是否已經存在偏差或延遲。

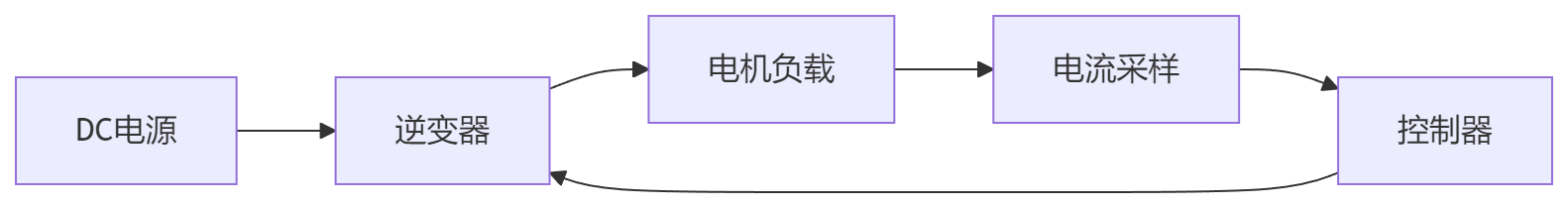

圖1：系統結構

電流環性能，實際上受限于采樣鏈路

從控制結構來看，電流環是一個典型的閉環系統，但這個閉環并不是理想的“實時系統”。在實際實現中，從電流產生到被控制器使用，中間至少會經歷幾個環節：傳感器響應、信號建立、ADC采樣以及軟件計算。

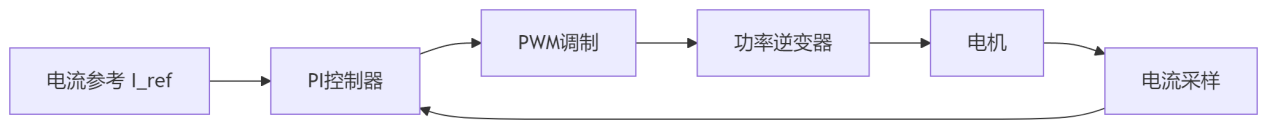

這些環節疊加起來，會形成一個不可忽略的延遲。如果這個延遲占到PWM周期的比例較高，那么控制器實際上是在用“過去的電流”做決策。這一點在低頻情況下影響不明顯，但在高頻或者快速動態場景下，就會直接體現為響應變慢或者控制精度下降。圖2為電流環控制結構示意，采樣延遲會直接影響閉環響應速度。

圖2：電流環結構

為什么提高PWM頻率不一定帶來收益

很多系統在升級時會提高PWM頻率，希望獲得更好的控制分辨率。但實際項目中經常會發現，當頻率從10kHz提高到20kHz甚至更高之后，系統性能并沒有明顯改善，有時反而更難調。

原因通常不在PWM本身，而在采樣鏈路是否能夠跟上。PWM頻率提高之后，每個周期內留給電流信號建立和采樣的時間會縮短。如果傳感器的響應時間較長或者帶寬不足，那么在采樣瞬間，信號可能還沒有穩定下來。

這種情況下，控制器讀取到的電流值本身就是“偏差值”，后續再怎么優化算法，也只能在錯誤信息的基礎上做調整，自然很難得到理想效果。

動態工況下，問題會被進一步放大

相比穩態運行，動態負載更容易暴露采樣問題。例如在伺服驅動或者機器人關節中，電流變化速度很快，如果傳感器對高di/dt變化的跟蹤能力不足，就會對實際波形產生類似“低通濾波”的效果。

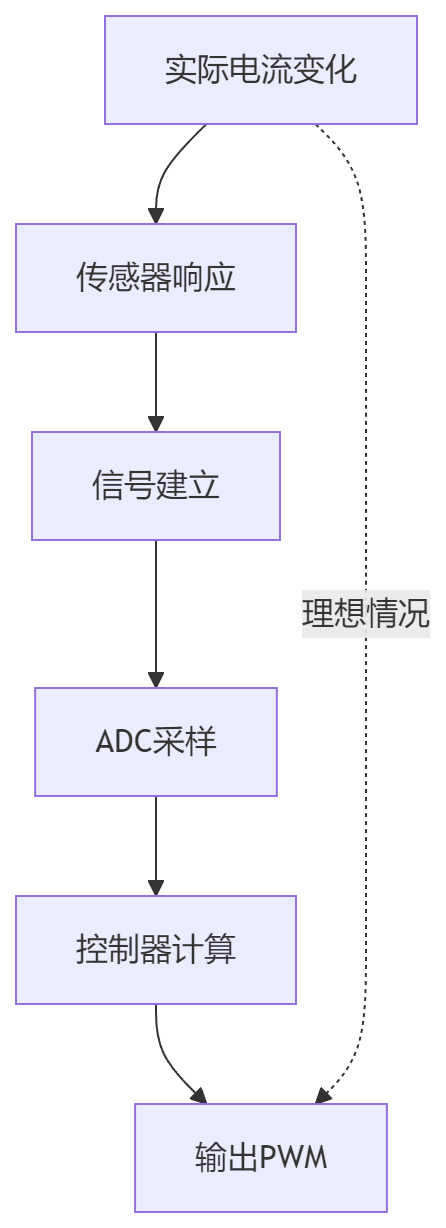

控制器看到的電流變化被“壓平”之后，會誤判負載狀態，從而導致轉矩輸出不夠直接。這種問題通常不會表現為明顯誤差，而是體現在系統響應不夠干脆，比如加減速階段有拖滯感。圖3為電流采樣鏈路中的延遲來源，控制器使用的往往是“滯后電流”。

圖3：采樣延遲影響

溫度帶來的影響往往在后期才出現

另一個比較典型的問題是溫度。很多系統在實驗室調試時表現正常，但上線運行一段時間后，性能開始變差，這往往和溫漂有關。

例如零點偏移或者增益變化，在短時間內影響不大，但在長時間運行或者多設備一致性要求較高的場景中，會逐漸放大，最終影響控制效果。

在中功率段，采樣方案開始影響系統上限

當電流等級進入百安培量級之后，采樣方案的選擇就不再只是實現問題，而開始影響系統性能上限。常見方案中：

• 分流電阻雖然精度高，但功耗和隔離問題明顯
• 開環霍爾結構簡單，但在溫漂和線性方面存在局限
• 互感器無法覆蓋直流場景

下表為常見電流采樣方案對比，不同方案在動態性能和隔離能力上存在明顯差異：

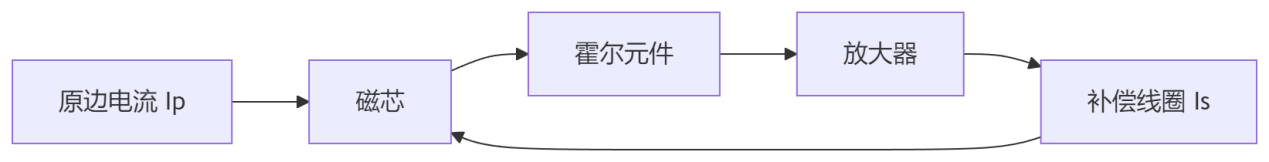

因此，在需要同時兼顧動態性能、精度和隔離的場景中，閉環霍爾方案會更常見一些。它通過反饋方式將磁芯工作點維持在接近零磁通狀態，從而減少磁滯和非線性帶來的影響。圖5為閉環霍爾電流傳感器原理，通過補償電流實現磁通平衡。

圖5：閉環霍爾原理結構

從工程角度看，這種結構的優勢不只是精度，而是在動態過程中仍然能夠保持穩定的比例關系，這一點對電流環尤為關鍵。

實際設計中的一個常見做法

在變頻器或伺服驅動中，如果采用輸出側電流采樣，一種比較常見的配置是使用閉環霍爾電流傳感器獲取相電流，然后通過外接測量電阻轉換為電壓信號送入控制器。

在100A~200A這個區間，這類器件通?？梢蕴峁┪⒚爰夗憫?yīng)時間和百kHz量級帶寬，基本能夠覆蓋主流工業控制系統的需求。同時，其隔離結構也便于直接應用在高壓環境中。

以工程實踐來看，這種配置在性能和實現復雜度之間是一個相對平衡的選擇，因此在伺服驅動、UPS以及各類變流器中比較常見。像CS3A這一類產品，本質上就是針對這個應用區間做的優化設計。

有時候問題不在“選型”，而在“用法”

需要注意的是，即使選用了合適的器件，如果安裝和結構設計不合理，也會影響最終效果。例如母排沒有完全填充傳感器窗口，或者布局不對稱，都會改變磁場分布，從而引入額外誤差。

這些問題在小電流場景中不明顯，但在百安培級應用中會被放大，因此在設計階段就需要考慮進去。

一個更實際的判斷方式

如果系統已經出現以下情況：

• 控制參數繼續優化效果有限
• 提高PWM頻率后性能沒有明顯提升
• 高頻運行時穩定性變差

那么可以考慮從采樣鏈路入手重新分析，而不是繼續在控制策略上做微調。

總結

在中高性能電力電子系統中，電流采樣不僅是一個基礎測量功能，還直接影響控制系統的動態能力和穩定性。當系統性能逐漸逼近上限時，采樣鏈路往往會成為限制因素。

從這個角度看，電流傳感器的選擇與實現方式，其實決定了電流環能夠達到的性能邊界。
