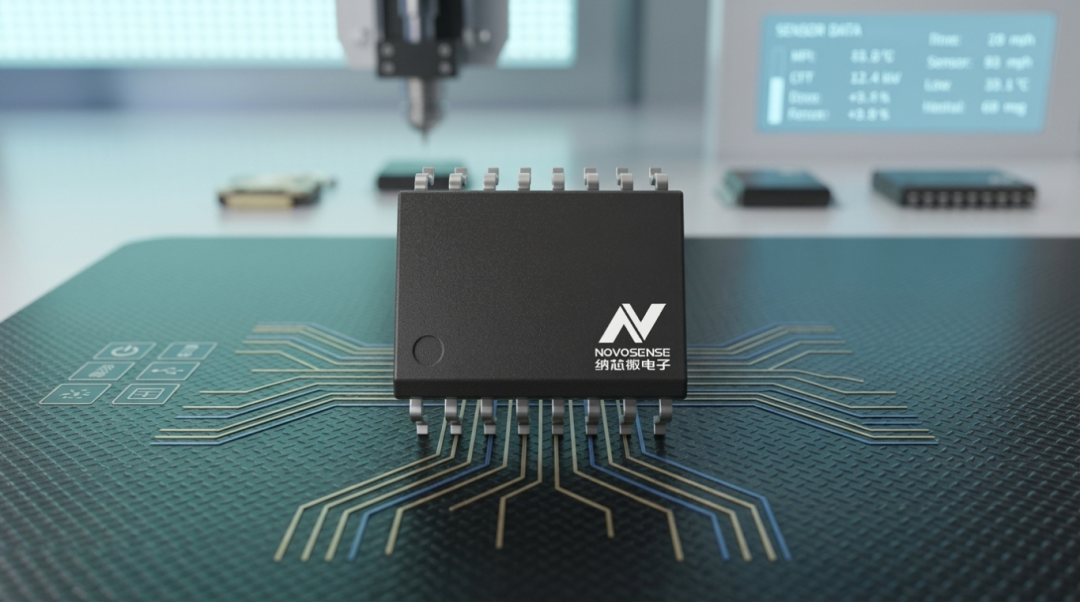

在伺服驅動與光伏逆變器加速向SiC/GaN高頻化演進的當下，功率器件開關引發的劇烈電壓跳變，正成為CAN總線誤碼乃至鎖死的隱形殺手。針對這一工業現場痛點，納芯微正式發布新一代隔離式CAN收發器——NSI1150。該器件以150kV/μs的典型共模瞬態抗擾度，為高噪聲環境下的通信鏈路構建硬核"防火墻"，同時引腳高度兼容TI ISO1042的設計，為工業通信接口的國產化替代提供了更具成本的靈活選項。




一、核心性能拆解：vs ISO1042

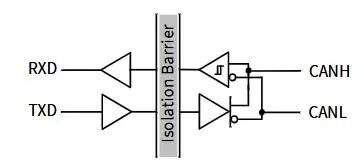

NSI1150基于納芯微第三代自研電容隔離技術打造，采用二氧化硅作為隔離介質，在單芯片內集成了兩通道數字隔離器與高可靠性CAN收發器。器件完全兼容ISO11898-2國際標準，支持最高5Mbps的CAN FD數據速率，工作溫度范圍覆蓋-40℃至125℃，滿足工業級寬溫要求。得益于高集成度的單芯片方案，NSI1150在簡化系統設計的同時，核心性能對標行業標桿TI ISO1042，部分關鍵指標實現行業領先。

1、共模瞬態抗擾度（CMTI）：實現行業領先水平

共模瞬態抗擾度（CMTI）是衡量隔離柵兩端發生極高速電壓跳變時，芯片保持正常通信的能力——單位kV/μs意味著每微秒可承受數千伏的共模電壓變化速率，是決定工業現場通信穩定性的關鍵，CMTI不足會導致接收端誤判信號電平，引發數據錯誤乃至總線癱瘓。NSI1150的CMTI最小值為±100kV/μs，典型值高達150kV/μs，相較于行業標桿TI ISO1042（典型值±100kV/μs、最小值±85kV/μs），做到了業內領先水準。在SiC/GaN高速開關、電機驅動等強電磁干擾場景中，能為通信鏈路預留更大設計裕量，從芯片層面抑制共模干擾引發的誤碼、總線癱瘓風險。

2、總線防護與抗靜電能力：兼顧魯棒性與場景適配性

針對工業現場總線意外接觸電源線、地電位差波動等常見風險，NSI1150提供與ISO1042一致的±70V的總線故障保護電壓和±30V的共模電壓范圍。即使CANH/CANL意外短接到工業現場常見的24V或48V電源線時，芯片也不會立即損壞——這有助于減少現場維護成本、提升設備魯棒性。

靜電防護方面，NSI1150全引腳HBM ESD防護等級為±6kV，CAN總線引腳HBM ESD防護為±8kV，可滿足絕大多數工業場景的應用需求；ISO1042全引腳ESD防護等級與NSI1150一致，在總線引腳上提供了±16kV的HBM ESD容差，具有一定優勢。不過，NSI1150通過系統級EFT與浪涌抗擾度的整體加固設計，在真實應用場景中也能提供優秀的可靠性保障。

3、隔離耐壓與安規認證：多檔位靈活選型，全場景安規適配

NSI1150提供多檔位隔離耐壓選項，通過了UL1577、VDE0884-17、CQC、CSA及TUV全套國際安規認證，與ISO1042認證體系一致，滿足全球主流工業市場的準入要求：

DUB8、SOP8封裝支持3kVrms隔離耐壓，7kV隔離柵浪涌耐受，DUB8最小爬電距離/電氣間隙6.5mm，適配基礎隔離的通用工業場景；

SOW8與SOW16封裝支持5kVrms隔離耐壓，10kV隔離柵浪涌耐受，最小爬電距離/電氣間隙8mm，適配增強型隔離的高壓場景；

SOWW8封裝支持7.5kVrms隔離耐壓，12.8kV浪涌耐受，爬電距離15mm，適配嚴苛應用需求。

ISO1042則是提供固定5kVrms隔離耐壓及特定增強型型號支持10kV浪涌耐受。NSI1150多檔位的隔離規格使工程師可以根據具體系統的安規需求與成本約束靈活選型，避免過度設計。

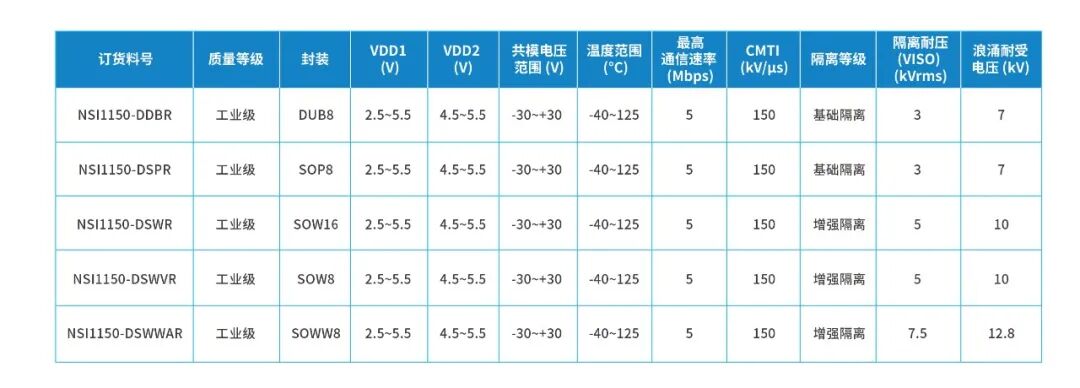

NSI1150選型表

4、電源適配與時序性能：兼容主流設計

電源適配層面。NSI1150控制器側電源VDD1支持2.5V至5.5V，可無縫對接2.5V、3.3V及5V邏輯電平的MCU；總線側VDD2為4.5V至5.5V。TI ISO1042的VCC1下限為1.71V，可直接連接1.8V低功耗MCU，在這一維度上ISO1042適配性更廣。但對于以3.3V和5V為主流邏輯電平的工業控制場景，NSI1150的電源范圍已足夠覆蓋絕大多數需求。

時序性能上，兩者均完全滿足5Mbps CAN FD的時序要求：NSI1150的典型環路延遲為149ns（隱性→顯性）和148ns（顯性→隱性），最大延遲為210ns；ISO1042的典型延遲為122ns（隱性→顯性）和152ns（顯性→隱性），最大延遲分別為192ns和215ns。在實際應用系統中，兩者性能差異幾乎可忽略。

更值得一提的是，NSI1150的SOP8封裝與TI ISO1042的SOIC8封裝引腳硬件焊盤完全兼容。這意味著兩者之間具備板級pin-to-pin兼容的硬件基礎，降低了廠商供應鏈多元化的技術門檻和驗證成本。

主要參數對比表

二、全面硬件保護機制

在保護能力上，NSI1150與ISO1042一致，內置覆蓋全面的保護機制：

TXD主導超時功能：當TXD引腳因MCU軟件死機或硬件故障被持續拉低時，NSI1150內部計時器（典型值2.5ms，最小值1.2ms，最大值4ms）將自動禁用發送器，將總線釋放回隱性狀態。這一功能防止了單節點故障“綁架”整條總線，確保其它節點的正常通信不被阻塞。

過流保護：當CANH或CANL意外短路到電源軌時，輸出級的電流限制電路立即介入。短路輸出電流IOS（D）在CANH=30V時被限制在-105mA，在CANL=30V時被限制在105mA。這一保護機制為系統排查故障爭取了時間，避免輸出驅動器因過流而永久損壞。

過溫保護：芯片熱關斷閾值TTS典型值為170℃。當芯片結尾超過該閾值時，輸出驅動器被禁用，直至溫度回落且TXD恢復隱性狀態后才重新使能。這一設計考慮了工業現場的高溫環境，確保芯片在極端工況下不會因過熱而失效。

全鏈路電源欠壓鎖定（UVLO）：電源電壓異常時，欠壓鎖定電路會及時觸發保護，避免芯片在非正常供電狀態下出現誤動作。

未上電高阻抗總線：芯片未上電時，CANH/CANL 引腳呈高阻態，不會對總線網絡產生任何干擾。

這些功能與TI ISO1042的核心保護機制完全對齊，從芯片層面構建起針對工業現場常見故障模式的防御體系，確保系統長期穩定運行。

三、應用場景

NSI1150憑借行業領先的性能表現，可廣泛適配多類工業與新能源核心場景：

工業變頻器與伺服驅動：在電機驅動應用中，大功率逆變器產生的高dv/dt瞬變和強電磁干擾是CAN通信的主要威脅。NSI1150憑借150kV/μs的CMTI典型值可為通信鏈路提供充足的抗擾保障，從源頭上降低因共模干擾導致的誤碼和重傳，保障驅動系統的實時控制精度與穩定性。

光伏逆變器與儲能系統：多組串并聯運行的光伏系統直流側電壓高達1500V，同時需承受戶外雷擊、浪涌等極端環境影響。NSI1150提供5kVrms隔離耐壓和最高12.8kV浪涌耐受能力；提供寬體封裝滿足高爬電距離的安規要求，適用于IEC 62109等標準下的光伏逆變器與儲能BMS通信設計。

通信與服務器電源：在AI服務器電源管理系統中，多模塊并聯架構需要實時監控電壓、電流及溫度狀態，CAN總線承載著大量的診斷數據流。NSI1150支持5Mbps CAN FD高速通信，配合高隔離耐壓與低環路延遲，可為高壓電源模塊與低壓控制電路之間的可靠通信提供物理層支撐。

四、結語

納芯微以成熟的自研電容隔離技術為根基，構建了包含隔離驅動、隔離采樣、隔離接口、隔離電源與數字隔離器在內的全生態產品矩陣。NSI1150的推出，進一步完善了其在工業通信接口領域的產品布局，是“隔離+”理念的重要實踐。

其“隔離+”理念，既通過多等級絕緣產品為系統構筑安全邊界，也以核心隔離IP為基礎實現全品類產品協同，深度賦能高壓、高集成的工業與新能源應用場景。由此，納芯微可為電動汽車、光儲充和服務器電源等核心應用，提供從信號采樣、功率驅動到通信接口的一站式、高可靠芯片解決方案。
