一、UPS的定義

UPS （Uninterruptible Power Supply） 不間斷電源是一種以蓄電池為儲能裝置、具備穩壓、濾波及不間斷供電三大功能的電源保障系統。根據輸出電流類型的不同，可分為 ACUPS（Alternating Current Uninterruptible Power Supply）交流不間斷電源 與 DCUPS（Direct Current Uninterruptible Power Supply）直流不間斷電源 ：

共同原理 ：當市電正常時，系統均對輸入電能進行凈化與穩壓處理，同時為蓄電池充電；當市電中斷或異常時，均由蓄電池釋放電能，經電能變換裝置持續為負載供電。

核心區別 ：ACUPS 以逆變器為核心，將電池直流電逆變?yōu)榉€(wěn)定交流電輸出，服務于交流負載；DCUPS 以直流變換器為核心，將電池電能調整為穩定直流電輸出，服務于直流負載。

二者統一于“保障關鍵負載在電力異常時連續運行”的根本目標，僅在電能變換路徑與適用負載類型上有所分化。

二、UPS的作用

理想的交流電源輸出電壓是純粹的正弦波，即在正弦波上沒有疊加任何諧波，且無任何瞬時的擾動。但實際電網因為許多內部原因和外部干擾，其波形并非標準的正弦波，而且因電路阻抗所限，其電壓也并非穩定不變。造成干擾的原因很多，發電廠本身輸出的交流電不是純正的正弦波、電網中大電機的啟動、開關電源的運用、各類開關的操作以及雷電、風雨等都可能對電網產生不良影響。

UPS作為一種電源保障設備，無論其輸出是交流還是直流，其核心作用均可歸納為兩點：

1、不間斷供電作用 ：在市電供電中斷時，能繼續為負載提供合乎要求的電能；

2、電能凈化與穩壓作用 ：在市電供電沒有中斷但供電質量不能滿足負載要求時，應具有穩壓、濾波等電能凈化作用。

（1）ACUPS的作用體現

當市電電網提供給用戶的交流電不是理想的正弦波，而是存在著頻率、電壓、波形等方面異常時，ACUPS可將市電電網不符合負載要求的電能處理成完全符合負載要求的純凈交流電。

（ACUPS****交流不間斷電源 ）

（2）DCUPS的作用體現

DCUPS的作用機制與ACUPS相對應，但針對的是直流負載。當市電異常或中斷時，DCUPS內部的整流模塊首先將輸入的交流電轉換為直流電，并進行穩壓和濾波處理，為直流負載提供紋波系數低、電壓精度高的純凈直流電能。對于電網中存在的電壓尖峰、浪涌、波形失真等干擾，DCUPS通過AC-DC隔離變換與蓄電池儲能雙重機制，可有效阻斷電網側干擾向精密直流負載（如通信設備、工業控制核心板卡）的傳導，確保直流母線電壓的穩定與純凈。

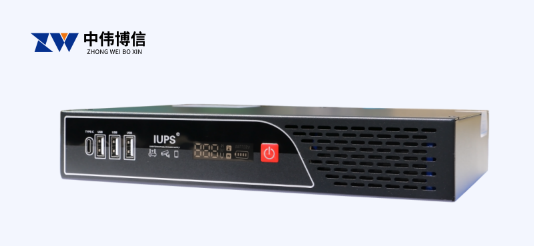

（DCUPS****直流不間斷電源 ）

（3）凈化作用具體體現

當市電電網存在頻率、電壓、波形等方面異常時，UPS（無論是ACUPS還是DCUPS）均能將不符合負載要求的電能處理成完全符合負載要求的電能形式。市電供電異常主要體現在以下幾個方面（如圖所示）。

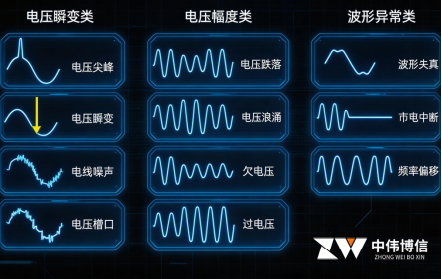

（各種電網干擾示意圖）

① 電壓尖峰?：指峰值達到6000V、持續時間為0.01～10ms的尖峰電壓。它主要由于雷擊、電弧放電、靜電放電以及大型電氣設備的開關操作而產生。

② 電壓瞬變（transient）?：指峰值電壓高達20kV、持續時間為1～100μs的脈沖電壓。其產生的主要原因及可能造成的破壞類似于電壓尖峰，只是在量上有所區別。

③ 電線噪聲（electrical line noise）?：指射頻干擾（RFI）和電磁干擾（EMI）以及其他各種高頻干擾。當電動機運行、繼電器動作以及廣播發射等都會引起電線噪聲干擾。電網電線噪聲會對負載控制線路產生影響。

④ 電壓槽口?：指正常電壓波形上的開關干擾（或其他干擾）?，持續時間小于半個周期，與正常極性相反，也包括半周期內的完全失電壓。

⑤ 電壓跌落（sag or brownout）?：指市電電壓有效值介于額定值的80%～85%之間，并且持續時間超過一個至數個周期。大型設備開機、大型電動機啟動以及大型電力變壓器接入電網都會造成電壓跌落。

⑥ 電壓浪涌?：指市電電壓有效值超過額定值的110%，并且持續時間超過一個至數個周期。電壓浪涌主要是因電網上多個大型電氣設備關機，電網突然卸載而產生的。

⑦ 欠電壓（under voltage）?：指低于額定電壓一定百分比的穩定低電壓。其產生原因包括大型設備啟動及應用、主電力線切換、大型電動機啟動以及線路過載等。

⑧ 過電壓（over voltage）?：指超過額定電壓一定百分比的穩定高電壓。一般是由接線錯誤、電廠或電站誤調整以及附近重型設備關機引起。對單相電而言，可能是由三相負載不平衡或中線接地不良等原因造成的。

⑨ 波形失真（harmonic distortion）?：指市電電壓相對于線性正弦波電壓的偏差，一般用總諧波畸變（THD——total harmonic distortion）來表示。產生的原因一方面是發電設備輸出電能本身不是純正的正弦波，另一方面是電網中的非線性負載對電網的影響。

⑩ 市電中斷（power fail）?：指電網停止電能供應且至少持續兩個周期到數小時。產生的原因主要有線路上的斷路器跳閘、市電供應中斷以及電網故障等。

? 頻率偏移（frequency variation）?：指市電頻率的偏移超過2Hz（<48Hz或>52Hz）以上。這主要是由應急發電機的不穩定運行或由頻率不穩定的電源供電所致。

以上污染或干擾對計算機及其他敏感儀器設備所造成的危害不盡相同。電源中斷可能造成硬件損壞；電壓跌落可能造成硬件提前老化、文件數據丟失；過電壓、欠電壓以及電壓浪涌可能會損壞驅動器、存儲器、邏輯電路，還可能產生不可預料的軟件故障；電線噪聲和瞬變電壓可能會損壞邏輯電路和文件數據。
