ETHERCAT轉MODBUS RTU網關在冶煉廠流量監測中的應用

協議簡介

MODBUS RTU作為傳統串行通信協議，采用主從應答機制，一主多從架構下輪詢效率有限。ETHERCAT則具備高速實時特性，采用“on the fly”處理機制，數據傳輸毫秒級延遲，適合高實時性控制網絡。

網關作用

網關實現兩種協議的透明轉換。ETHERCAT側作為從站接入控制系統，MODBUS側作為主站輪詢現場儀表。網關內部完成數據映射與速率匹配，解決高速控制網絡與低速儀表網絡之間的通信瓶頸。

網關電氣參數

◆ 電源：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE

◆ 工作環境：-25～55℃,濕度≤95%

◆ 防護等級：IP20

◆ 安裝方式：35mm 導軌

◆ 重量：500g

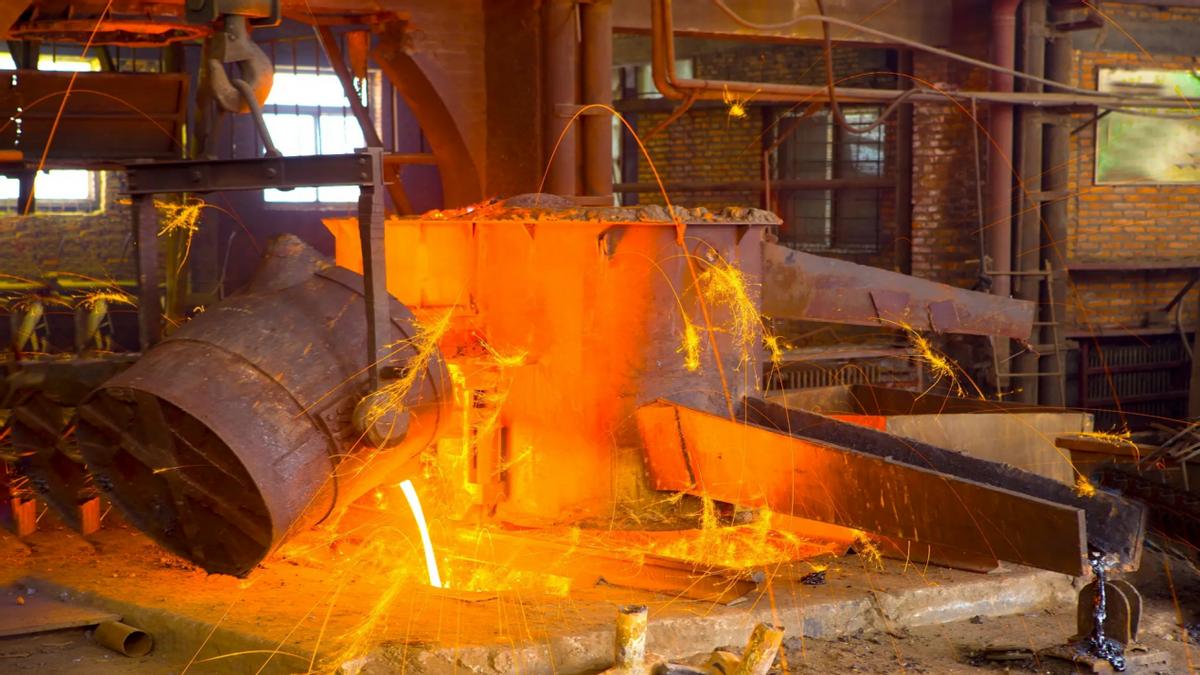

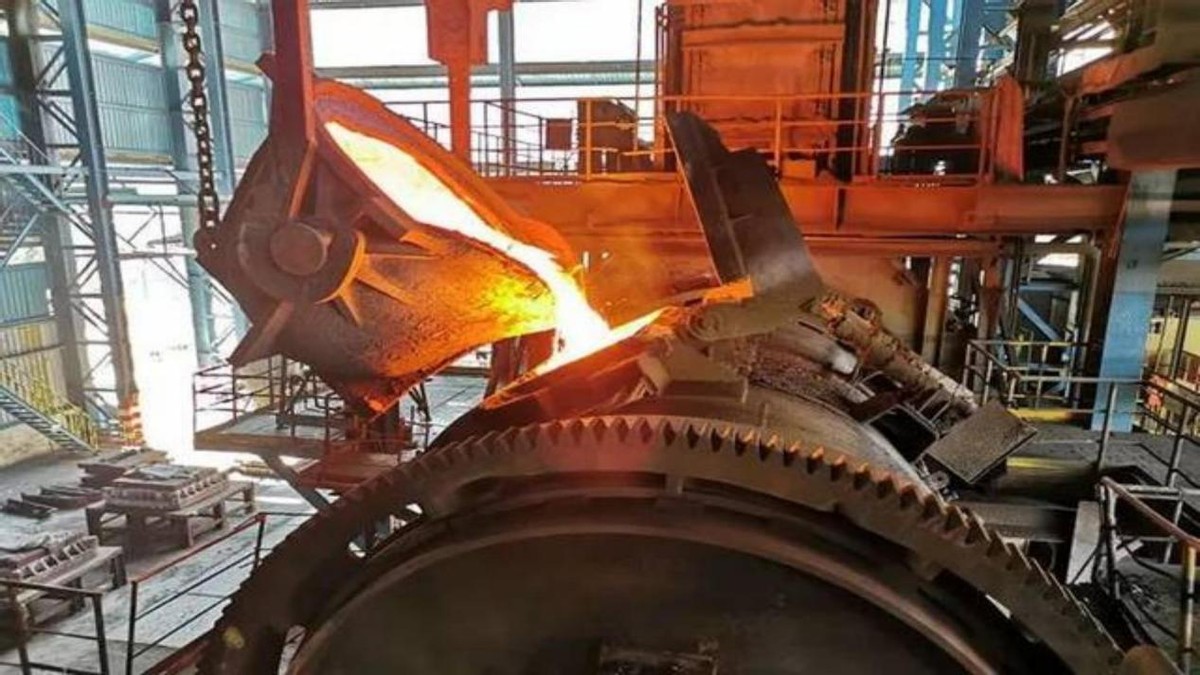

冶煉廠項目案例

某銅冶煉廠熔煉工段原有多臺電磁流量計（用于測量冷卻水及礦漿流量），均采用MODBUS RTU接口（RS485）。控制系統為倍福CX系列PLC，基于ETHERCAT網絡。改造前，PLC通過串口服務器輪詢流量計，單臺讀取耗時約50ms，10臺儀表總輪詢周期超500ms，導致流量數據更新滯后，影響工藝參數調節。

現場實施

在控制柜內安裝疆鴻智能ETHERCAT轉MODBUS RTU型號JH-ECT002網關。將10臺流量計按工藝段分為三組，分別接入網關的RS485端口。配置網關參數：波特率9600、8數據位、無校驗、1停止位。流量計寄存器地址映射至網關內部緩存區。ETHERCAT側通過XML設備描述文件導入PLC工程，網關作為標準從站接入。

實施前后對比

輪詢周期從原來的500ms降至網關內部刷新周期20ms，控制系統讀取10臺流量計數據總耗時約2ms（通過過程數據對象同步讀?。?。流量趨勢曲線從階梯狀變?yōu)槠交B續，冷卻水調節響應時間縮短約60%。同時取消了原串口服務器及轉換軟件，故障點減少。

總結

JH-ECT002網關解決了高速控制網絡與低速儀表網絡之間的實時性矛盾。在冶煉場景中，流量數據的實時更新直接影響了冷卻控制、配料精度等關鍵工藝指標。該方案無需改造現有儀表，實施成本可控，對于存量產線的自動化升級具備參考價值。
