穩定的反饋環路對開關電源來說是非常重要的，如果沒有足夠的相位裕度和幅值裕度，電源的動態性能就會很差或者出現輸出振蕩。

下面先介紹了控制環路分析里面必須用到的各種零，極點的幅頻和相頻特性;然后對常用的反饋調整器TL431的零，極點特性進行分析;TOPSWITCH是市場上廣泛應用的反激式電源的智能芯片，它的控制方式是比較復雜的電壓型控制，為了方便一般使用者，內部集成了一部分補償功能，所以很多工程師不清晰它的整個環路，最后運用上面的理論分析一個TOPSWITCH設計的電源，對它的環路的每一個部分進行了解剖，可以使工程師更好地應用TOPSWITCH及解決設計中遇到的環路問題。

波特圖是分析開關電源控制環路的一個有力工具，它可以使復雜的幅頻和相頻響應的計算變成簡單的加減法，特別是使用漸近線近似以后，只需要計算漸近線改變方向點的值。

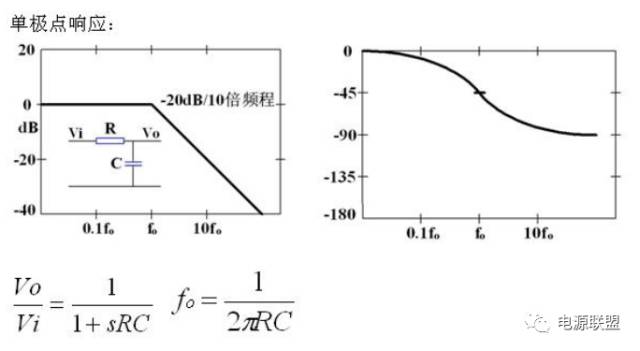

增益按-20dB/10倍頻程下降, 相位近似按-45°/10倍頻程下降。極大相移為-90°

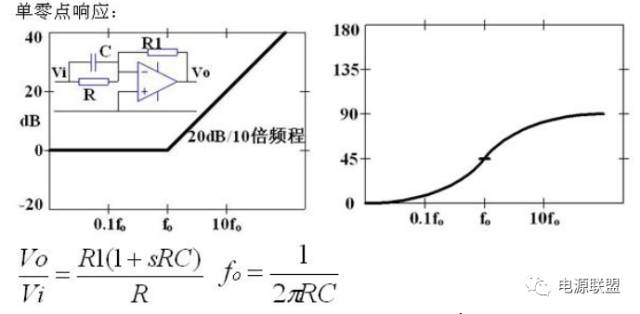

增益按20dB/10倍頻程上升,相位近似按45°/10倍頻程上升，極大總相移為90°

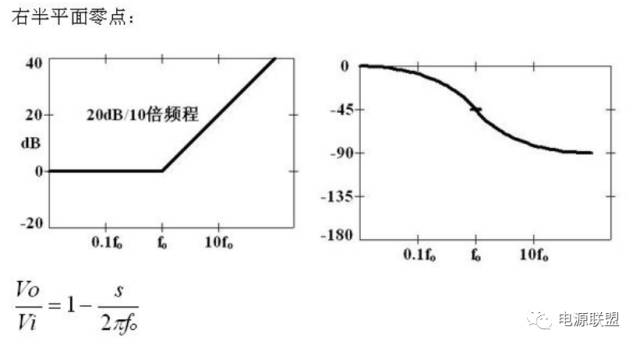

右半平面零點是反激和BOOST電路里面特有的現象。增益按20dB/10倍頻程上升，相位近似按-45°/10倍頻程下降，總相移為-90°,右半平面零點是幾乎無法補償?shù)?，做設計時盡量把其頻率提升或降低帶寬。

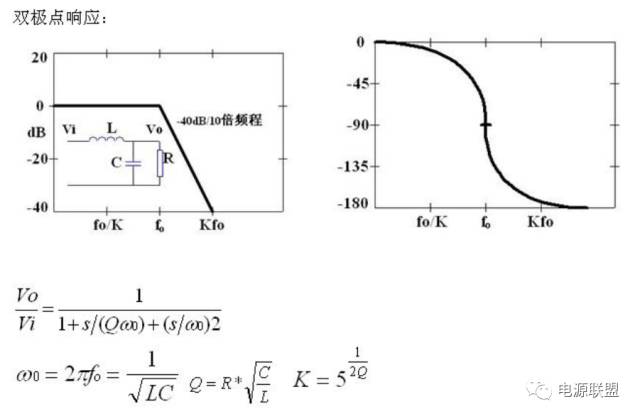

Q值是電路的品質因數，過了諧振點后，增益按-40dB/10倍頻程下降, 相位依Q值的不同有不同的變化率，Q值越大，相位變化越劇烈，在諧振點相位是-90°, 極大總相移為-180°

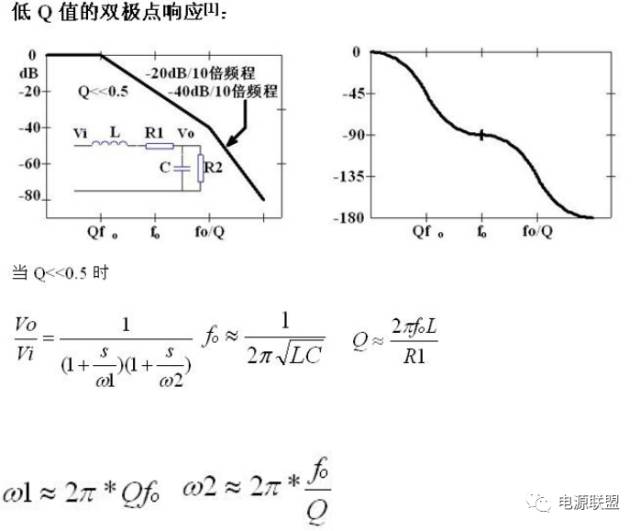

Q值是電路的品質因數 ，R2是負載電阻，R1是電感的電阻，電容的ESR, 整流管內阻，和代表磁心損耗和漏感損耗的合成電阻。大部分的AC/DC電源，由于損耗較高，一般Q值很難大于3. 當Q值較低時(Q<<0.5)，雙極點響應會退化為兩個單極點響應，如上圖所示。

TL431用輸出供電時的零，極點特性

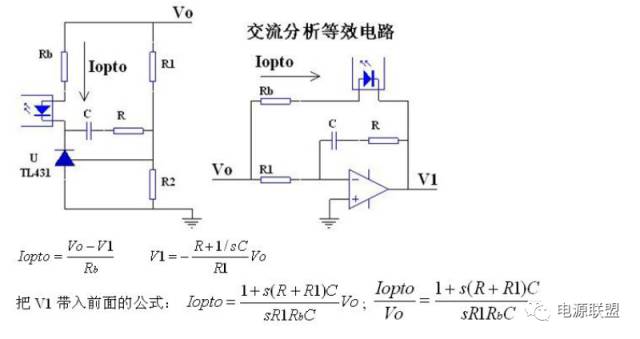

TL431是開關電源次級反饋常用的基準和誤差放大器件，其供電方式不同對它的傳遞函數有很大的影響，而以前的分析資料常常忽略這一點。下面分析常見的供電和輸出反饋接在一起時的傳遞函數。

從上面的公式可以看到，在輸出直接給431供電的情況下，零點的位置在

即使沒有R，只接一個C的情況下，零點還是存在，如果R1遠大于R，零點的位置主要有反饋網絡的上分壓電阻決定。為了抑制輸出的開關紋波，有時在后面加一個LC濾波，如下面TOP245Y電源的L2,C8，其諧振頻率一般大約為開關頻率的 1/10-1/20 左右，這個頻率通常遠大于反饋回路的帶寬，其影響可以忽略.

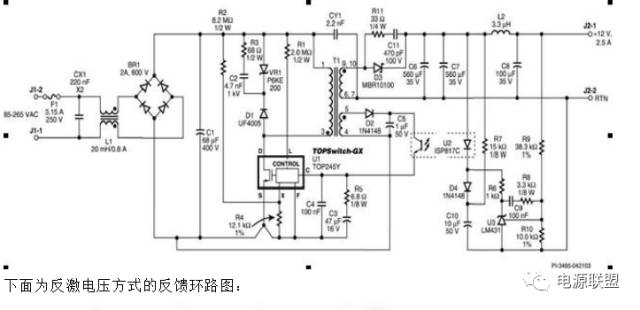

下面我們將用上面的基礎知識來分析一個典型的TOPSWITH電源的控制環路，這是一個寬范圍輸入，12V/2.5A輸出的一個反激電源，原理圖如下：

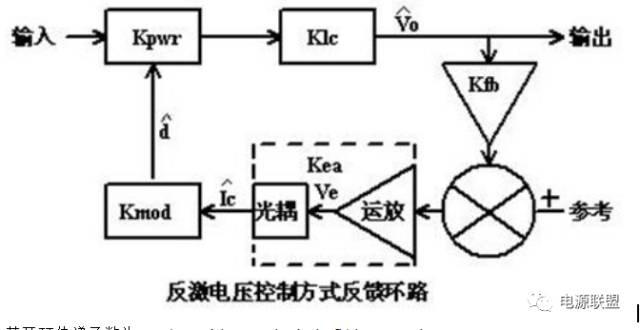

其開環傳遞函數為K=(Kmod * Kpwr * Klc *Kfb)*Kea=K1*Kea

Kpwr是功率部分，Klc是輸出LC濾波部分，Kfb是反饋分壓部分，Kea是反饋補償部分和光耦部分，Kmod是調制器部分，在做補償設計以前，先計算出除Kea外各自部分的頻率特性，然后計算出K1= Kmod * Kpwr * Klc *Kfb的頻率特性，根據實際情況確定出需要的設計目標 Kea , 然后通過設計TL431的相應補償來完成Kea的要求。

結合上面的原理圖我們來計算在115VAC輸入時各個部分的數值。

已知數值：Vin=135V, Vout=12V, C6,C7 ESR=50m?, 負載R=4.8?， η=81%

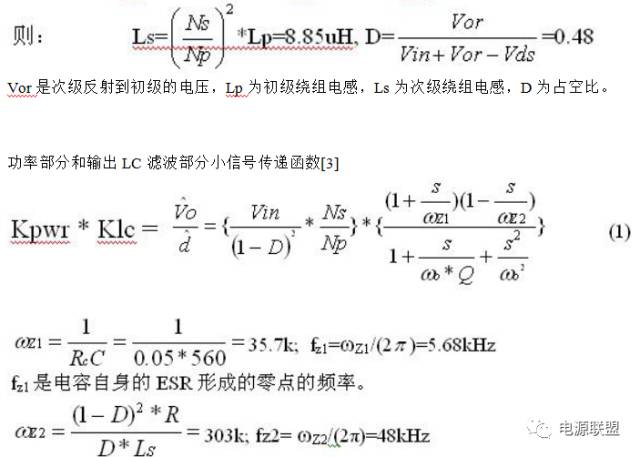

由[2]可知：Np=58T, Ns=6T, Lp=827uH, Vor=120V,Vds=5.2V

fz2是右半平面零點的頻率，此頻率隨負載R，電感Ls,和占空比D而變化，在此設計中頻率是48k,高壓時頻率更高，AC/DC反激的帶寬通常只有幾k,遠小于此頻率的1/4,不會對控制帶寬設計產生影響。
