這一篇談下網絡處理器。

曾幾何時，網絡處理器是高性能的代名詞。為數眾多的核心，強大的轉發能力，定制的總線拓撲，專用的的指令和微結構，許多優秀設計思想沿用至今。Tilera，F(xiàn)reescale，Netlogic，Cavium，Marvell各顯神通。但是到了2018年，這些公司卻大多被收購，新聞上也不見了他們的身影，倒是交換芯片時不時冒出一些新秀。

隨著移動互聯網的興起，網絡設備總量實際上是在增加的。那為什么網絡芯片反而沒聲音了呢？究其原因有幾點：

第一， 電信行業利潤率持續減少。10年之前，F(xiàn)reescale的65納米雙核處理器，可以賣到40美金。如今同樣性能的28納米芯片，10美金都賣不到。而網絡處理器的量并不大，低端有百萬片已經挺不錯了，高端更是可能只有幾萬片。這使得工程費用無法均攤到可以忽略的地步，和手機的動輒幾億片沒法比。而單價上，和服務器上千美金的售價也沒法比。這就使得網絡處理器陷入一個尷尬境地。

第二， IP模式的興起。利潤的減少導致芯片公司難以維持專用處理器設計團隊。電信行業的開發周期普遍很長，而網絡處理器從立項到上量，至少需要5年時間，供貨周期更是長達15年。一個成熟的CPU團隊，需要80人左右，這還不算做指令集和基礎軟件的，全部加上超過100人。這樣的團隊開銷每年應該在2000萬刀。2000萬刀雖然不算一個很大的數字，可如果芯片毛利是40%，凈利可能只有10%，也就是要做到2億美金的銷售額才能維持。這還只是CPU團隊，其余的支出都沒包含。通常網絡芯片公司銷售額也就是5億美金，在利潤不夠維持處理器研發團隊后，只能使用通用的IP核，或者對原有CPU設計不做改動。另外，還要擔心其他高利潤公司來挖人。以Freescale為例，在使用PowerPC的最后幾年，改了緩存設計后，甚至連驗證的工程師都找不到了。

第三， 指令集的集中化。在五年前，網絡處理器還是MIPS和PowerPC的世界，兩個陣營后各有幾家在支持。當時出現了一個很有趣的現象，做網絡設備的OEM公司會主動告訴芯片公司，以后的世界，是x86和ARM指令集的世界，為了軟件的統一，請改成ARM指令集。在當時，ARM指令集在網絡界似乎只有Marvell一家在使用。而五年之后的現在，PowerPC和MIPS基本退出舞臺，只有一些老產品和家用網關還有它們的身影。

在網絡處理器領域，ARM并無技術和生態優勢：技術上，MIPS大都是單核多線程的，支持自定義的指令集，對一些特定的網絡包處理添加新指令。而PowerPC很早就使用了Cache

Stashing等專用優化技術，ARM直到近兩年才支持。即使使用了ARM指令集，Cavium和Netlogic還是自己設計微結構。生態上，電信產品的應用層軟件，都是OEM自定義的。底層操作系統，Linux和VxWorks，對MIPS和PowerPC的支持并不亞于ARM。而中間層的軟件，虛擬機和數據轉發，NFV等，網絡芯片公司之前也并不是依靠ARM來維護的。贏得網絡處理器市場還真是ARM的意外之喜。

第四， OEM公司自研芯片的崛起。思科，華為，中興等公司，早就開始自己做技術含量高的高端芯片，或者量大的低端芯片。對于高端產品，只有使用自研芯片才能搶到第一個上市，對于低端產品，就主要是成本考慮了。

讓我們看看網絡處理器到底能應用在哪些場景：

首先，是終端設備（手機/基站，wifi，光纖/Cable/ADSL等），連接到接入網，然后再匯聚到核心網。就節點吞吐量而言，大致可以分為幾類：

第一， 在終端，吞吐量在1Gbps級別，可以是手機，可以是光纖，可以是有線電視，也可以是Wifi，此時需要小型家庭路由器，無需專用網絡加速器，對接口有需求，比如ATM，光纖，以太網或者基帶芯片。

第二， 在基站或者邊緣數據中心，吞吐量在1Tbps級別，此時需要邊緣路由器，基站還需要FPGA或者DSP做信號處理。

第三， 在電信端，吞吐量遠大于1Tbps，此時需要核心路由器，由專用芯片做轉發。

以上場景中，低端的只需要1-2核跑所有的數據面和控制面程序就行；對于中端應用，控制面需要單核能力強的處理器，數據面需要能效高，核數眾多的處理器和網絡加速器；高端路由器需要專用asic進行數據面處理，同時使用單核能力強的處理器做控制面。

這其中比較有爭議的是中端的數據面處理。對中斷路由器來說，業務層的協議處理，毫無疑問的該使用通用處理器；而一些計算密集的功能，比如模板檢測，加解密，壓縮，交換等，還是用asic做成模塊比較合適；對于隊列管理，保序，優先級管理，資源管理等操作，就見仁見智了。從能效和芯片面積上來說，通用處理器做這些事肯定不是最優的，但是它設計容錯性高，擴展性好，產品設計周期短，有著專用加速器無法取代的強項。硬件加速器本身會有bug，需要多次流片才能成熟，這非常不利于新產品的推廣，而通用處理器方案就能大大減少這個潛在風險。專用網絡加速器還有個很大的缺點，就是很難理解和使用，OEM如果要充分發揮其性能，一定需要芯片公司配合，把現有代碼移植，這其中的推廣時間可能需要幾年。不過有時候芯片公司也樂見其成，因為這樣一來，至少能把這一產品在某種程度上和自己捆綁一段時間。

再進一步，有些任務，如路由表的查找，適合用單核性能高的處理器來實現；有些任務，如包的業務代碼，天然適合多線程，用多個小核處理更好。這就把通用處理器部分也分化成兩塊，大核跑性能需求強的代碼，小核跑能效比需求強的代碼。大小核之間甚至可以運行同一個SMP操作系統，實現代碼和數據硬件一致性。事實上，有些網絡處理器的加速器，正是用幾十上百個小CPU堆起來的。

在網絡芯片上，有兩個重要的基本指標，那就是接口線速和轉發能力。前者代表了接口能做到的數據吞吐量上限，后者代表了處理網絡包的能力。

如上圖，以太網包最小的長度是64字節，這只是數字部分的長度?？紤]到PHY層的話，還有8字節的Preamble和開始標志，外加幀間分隔，總共84字節。

對于1Gbps的以太網，能夠發送的以太網包理論上限是1.45Mpps(Million Packet Per Second)。相應的，處理器所能處理的包數只需要1.45Mpps，超出這個數字的能力是無用的。線速一定時，以太網包越大，所需的處理能力越低，所以在衡量處理器能力的時候，需用最小包；而在衡量網絡接口能力的時候，需要用最大包，來使得幀間浪費的字段達到最小比例。

下面是Freescale的LX2160網絡處理器的指標：

我們可以看到，共有24個28Gbps的Serdes口，對應的，2個100G以太網口需要8個Serdes口，而14個25G以太網口需要14個Serdes口，共22×25=550Gbps的吞吐率，最大需要800Mpps的處理能力。分散到16個核，每個核需要50Mpps的轉發能力，對應到2.2Ghz的處理器，也就是44個時鐘周期處理一個包。事實上，這是不現實的。通常，一個包經過Linux協議棧，即使什么都不做，也需要1500個時鐘周期，就算使用專業轉發軟件，至少也需要80個左右。所以，最小64字節包只是一個衡量手段，跑業務的時候肯定需要盡量使用大包。

所以，在定義網絡處理器的規格時，需要在線速和處理能力上做平衡。

上圖是Freescale的LX2160網絡處理器內部模塊圖。按照之前的線速和處理能力來看，可以分為三塊：

第一， 處理器部分。這里是16個A72核，每兩個放在一個組里，分配1MB二級緩存。在手機上，通常是四個核放在一組，這里為什么是兩個？因為網絡處理主要是針對包的各種處理，更偏重于IO和訪存的能力，而不僅僅是計算。在處理包時，不光是網絡包的數據需要讀進處理器，還需要讀入各種參數，來完成對包的處理。這些參數針對每個包會有所不同，緩存可能是放不下的，需要從內存讀取。這就造成了需要相對較大的帶寬。在架構篇，我們定量計算過，當只有一個處理器在做數據讀取的時候（假設都不在緩存），瓶頸在核的對外接口BIU，而四個核同時讀取，瓶頸在ACE接口。這就是每組內只放兩個核而不是四個的原因。而處理器總的核數，很大程度上決定了網絡處理器的包處理能力。

第二， 接口部分。網絡處理器通常會把控制器（以太網，SATA，PCIe等）和高速串行總線口Serdes復用，做成可配置的形式，提高控制器利用率，節省面積。這里使用了24對差分線，每條通道支持25Gbps。高速串行總線設計也是一個難點，經常會有各種串擾，噪聲，抖動等問題，搞不好就得重新流片。（推薦閱讀：又見山人：為什么串口比并口快？）

第三， 網絡加速器，上圖中的WRIOP和QB-Man屬于網絡加速器。這是網絡處理器精華的設計，其基本功能并不復雜，如下圖：

一個包從以太網進來，如果沒有以太網加速器，那會被以太網控制器用DMA的方式放到內存，然后就丟給CPU了。而硬件加速器的作用，主要是對包的指定字段進行分析，打時間戳，然后分類并分發到特定的隊列。而這些隊列，在經過重映射后，會提供給CPU來處理。這其中還牽涉到隊列關系，優先級，限速，排序，內存管理等功能。加解密模塊可以看作獨立的模塊。就我所見，網絡加速器需要和所有處理器之和相近的面積。

我們來看看一個包到底在網絡處理器會經歷哪些步驟：

首先，CPU調用以太網驅動，設置好入口(Ingress)描述符。以太網控制器根據描Ingress述符將Serdes傳來的包，DMA到指定內存地址，然后設置標志位，讓CPU通過中斷或者輪詢的方式接收通知。然后CPU把包頭或者負載讀取到緩存，做一定操作，然后寫回到出口(Egress)描述符所指定的內存，并再次設置標志位，通知以太網控制器發包。Ingress和Egress包所存放的地址是不同的。以太網控制器根據Egress描述符將包發送到Serdes，并更新描述符狀態。

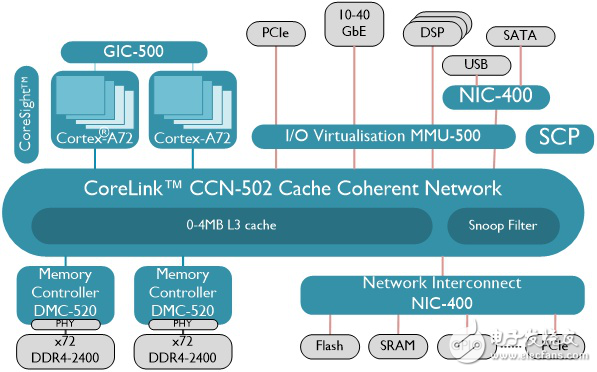

將上述步驟實現到上圖的系統中，并拆解成總線傳輸，是這樣的（假定代碼及其數據在一二級緩存中）：

1. CPU寫若干次以太網控制器(10-40GbE)的寄存器（Non-cacheable）

2. CPU讀若干次以太網控制器(10-40GbE)的狀態寄存器（Non-cacheable）

3. 以太網控制器(10-40GbE)進行若干次DMA，將數據從PHY搬到內存

4. CPU從內存讀入所需包頭數據，做相應修改

5. CPU寫入內存所需數據

6. CPU寫若干次以太網控制器(10-40GbE)的寄存器（Non-cacheable）

7. 以太網控制器(10-40GbE)進行若干次DMA，將數據從內存搬到PHY，并更新內部寄存器

8. CPU讀若干次以太網控制器(10-40GbE)的狀態寄存器（Non-cacheable）

以上8步所需時間通常為：

1. 1x以太網寄存器訪問延遲 。假定為20ns。

2. 1x以太網寄存器訪問延遲。假定為20ns。

3. 以太網控制器寫入DDR的延遲。假設是最小包，64字節的話，延遲x1。如果是大包，可能存在并發。但是和第一步中CPU對寄存器的寫入存在依賴關系，所以不會小于延遲x1。假定為100ns。

4. CPU從DDR讀入數據的延遲。如果只需包頭，那就是64字節，通常和緩存行同樣大小，延遲x1。假定為100ns。

5. CPU寫入DDR延遲x1。假定為100ns。

6. 1x以太網寄存器訪問延遲 。假定為20ns。

7. 以太網從DDR把數據搬到PHY，延遲至少x1。假定為100ns。

8. 1x以太網寄存器訪問延遲。假定為20ns。

2和3，7和8是可以同時進行的，取最大值。其余的都有依賴關系，可以看做流水線上的一拍。其中4，5和6都在CPU上先后進行，針對同一包的處理，它們無法并行（同一CPU上的不同包之間這幾步是可以并行的）。當執行到第6步時， CPU只需要將所有非cacheable的寫操作，按照次序發出請求即可，無需等待寫回應就可以去干別的指令。這樣，可以把最后一步的 所流水線中最大的延遲縮小到100+20+100共220ns以下的某個值。當然，因為ARM處理器上non-cacheable的傳輸，在對內部很多都是強制排序的，無法并行，總線也不會提早發送提前回應(early response)，所以總延遲也就沒法減少太多。

上面的計算意味著，CPU交換一下源和目的地址，做一下簡單的小包轉發，流水后每個包所需平均延遲是220ns。同時，增大帶寬和CPU數量并不會減少這個平均延遲，提高CPU頻率也不會有太大幫助，因為延遲主要耗費在總線和DDDR的訪問上。提高總線和DDR速度倒是有助于縮短這個延遲，不過通常能提高的頻率有限，不會有成倍提升。

那還有什么辦法嗎？一個最直接的辦法就是增加SRAM，把SRAM作為數據交換場所，而不需要到內存。為了更有效的利用SRAM，可以讓以太網控制器只把包頭放進去，負載還是放在放DDR，描述符里面指明地址即可。這個方法的缺點也很明顯：SRAM需要單獨的地址空間，需要特別的驅動來支持。不做網絡轉發的時候，如果是跑通用的應用程序，不容易被利用，造成面積浪費。

第二個方法是增加系統緩存，所有對DDR的訪問都要經過它。它可以只對特殊的傳輸分配緩存行，而忽略其余訪問。好處是不需要獨立的地址空間，缺點是包頭和負載必須要指定不同的緩存分配策略。不然負載太大，會占用不必要的緩存行。和SRAM一樣，包頭和負載必須放在不同的頁表中，地址不連續。

在有些處理器中，會把前兩個方法合成，對一塊大面積的片上內存，同時放緩存控制器和SRAM控制器，兩種模式可以互切。

第三個方法，就是在基礎篇提到的Cache stashing，是對第二種方法的改進。在這里，包頭和負載都可以是cacheable的，包頭被以太網控制器直接塞到某個CPU的私有緩存，而負載則放到內存或者系統級緩存。在地址上，由于緩存策略一致，它們可以是連續的，也可以分開。當CPU需要讀取包頭時，可以直接從私有緩存讀取，延遲肯定短于SRAM，系統緩存或者DDR。再靈活一點，如果CPU需要更高層協議的包頭，可以在以太網控制器增加Cache sashing的緩存行數。由于以太網包的包頭一定排列在前面，所以可以將高層協議所需的信息也直接送入某個CPU一二級私有緩存。對于當中不會用到的部分負載，可以設成non-cacheable的，減少系統緩存的分配。這樣的設計，需要把整個以太網包分成兩段，每一段使用不同的地址空間和緩存策略，并使用類似Scatter-Gather的技術，分別做DMA，增加效率。這些操作都可以在以太網控制器用硬件和驅動實現，無需改變處理器的通用性。

此外，有一個小的改進，就是增加緩存行對CPU，虛擬機，線程ID或者某個網絡加速器的敏感性，使得某些系統緩存行只為某個特定ID分配緩存行，可以提高一些效率。

以上解決了CPU讀包頭的問題，還有寫的問題。如果包頭是Cacheable的，不必等待寫入DDR之后才收到寫回應，所以時間可以遠小于100ns。至于寫緩存本身所需的讀取操作，可以通過無效化某緩存行來避免，這在基礎篇有過介紹。這樣，寫延遲可以按照10-20ns計算。

以太網控制器看到Egress的寄存器狀態改動之后，也不必等待數據寫到DDR，就可以直接讀。由于存在ACE/ACE-lite的硬件一致性，數據無論是在私有緩存，系統緩存還是DDR，都是有完整性保證的。這樣一來，總共不到50ns的時間就可以了。同理，Ingress通路上以太網控制器的寫操作，也可以由于緩存硬件一致性操作而大大減少。

相對于第二種方法，除了延遲更短，最大的好處就是，在私有緩存中，只要被cache stashing進來的數據在不久的將來被用到，不用擔心被別的CPU線程替換出去。Intel做過一些研究，這時間是200ns。針對不同的系統和應用，肯定會不一樣，僅作參考。

讓我們重新計算下此時的包處理延遲：

原來的第四步，CPU讀操作顯然可以降到10ns之下。

訪問寄存器的時間不變。

CPU寫延遲可以按照10-20ns計算。

總時間從220降到了50ns以下，四倍。

不過，支持Cache Stashing需要AMBA5的CHI協議，僅僅有ACE接口是不夠的。CPU，總線和以太網控制器需要同時支持才能生效。如果采用ARM的CPU設計，需要最新的A75/A55才有可能?？偩€方面，A75/A55自帶的ACP端口可用于20GB以下吞吐量的Cache Stashing，適合簡單場景，而大型的就需要專用的CMN600總線以支持企業級應用了。還有一種可能，就是自己做CPU微架構和總線，就可以避開CHI/ACE協議的限制了。

Intel把cache stashing稱作Direct Cache Access，并且打通了PCIe和以太網卡，只要全套采用Intel方案，并使用DPDK軟件做轉發，就可以看到80時鐘周期，30-40ns的轉發延遲。其中，DPDK省卻了Linux協議棧2000時鐘周期左右的額外操作，再配合全套硬件機制，發揮出CPU的最大能力。

這個40ns，其實已經超越了很多網絡硬件加速器的轉發延遲。舉個例子，F(xiàn)reescale前幾年基于PowerPC的網絡處理器，在內部其實也支持Cache Stashing。但是其硬件的轉發延遲，卻達到了100ns。究其原因，是因為在使用了硬件加速器后，其中的隊列管理相當復雜，CPU為了拿到隊列管理器分發給自己的包，需要設置4次以上的寄存器。并且，這些寄存器操作無法合并與并行，使得之前的8步中只需20ns的寄存器操作，變成了80ns，超越CPU的數據操作延遲，成為整個流水中的瓶頸。結果在標準的純轉發測試中，硬件轉發還不如x86軟件來的快。

除了減少延遲，系統DDR帶寬和隨之而來的功耗也可以減少。Intel曾經做過一個統計，如果對全部的包內容使用cache，對于256字節（控制包）和1518字節（大包），分別可以減少40-50%的帶寬。如下圖：

當然，由于芯片緩存大小和配置的不同，其他的芯片肯定會有不同結果。

包轉發只是測試項中比較重要的一條。在加入加解密，壓縮，關鍵字檢測，各種查表等等操作后，整個轉發延遲會增加至幾千甚至上萬時鐘周期。這時候，硬件加速器的好處就顯現出來了。也就是說，如果一個包進來按部就班的走完所有的加速器步驟，那能效比和性能面積比自然是加速器高。但是，通常情況下，很多功能都是用不到的，而這些不常用功能模塊，自然也就是面積和成本。

整理完基本數據通路，我們來看看完整的網絡加速器有哪些任務。以下是標準的Ingress通路上的處理流程：

主要是收包，分配和管理緩沖，數據搬移，字段檢測和分類，隊列管理和分發。

Egress通路上的處理流程如下：

主要是隊列管理和分發，限速，分配和管理緩沖，數據搬移。

在Ingress和Egress共有的部分中，最復雜的模塊是緩沖管理和隊列管理，它們的任務分別如下：

緩沖管理：緩沖池的分配和釋放；描述符的添加和刪除；資源統計與報警；

隊列管理：維護MAC到CPU的隊列重映射表，入隊和出隊管理；包的保序和QoS；CPU緩存的預熱，對齊；根據預設的分流策略，均衡每個CPU的負載

這些任務大部分都不是純計算任務，而是一個硬件化的內存管理和隊列管理。事實上，在新的網絡加速器設計中，這些所謂的硬件化的部分，是由一系列專用小核加C代碼完成的。因此，完全可以再進一步，去掉網絡加速器，使用SMP的多組通用處理器來做純軟件的隊列和緩沖管理，只保留存在大量計算或者簡單操作的硬件模塊掛在總線上。

再來看下之前的芯片模塊，我們保留加解密和壓縮引擎，去除隊列和緩存管理QB-Man，把WRIOP換成A53甚至更低端的小核，關鍵字功能檢測可以用小核來實現。

網絡處理上還有一些小的技術，如下：

Scattter Gather：前文提過，這可以處理分散的包頭和負載，直接把多塊數據DMA到最終的目的地，CPU不用參與拷貝操作。這個在以太網控制器里可以輕易實現。

Checksum：用集成在以太網控制器里面的小模塊對數據包進行校驗和編碼，每個包都需要做一次，可以用很小的代價來替代CPU的工作。

Interrupt aggregation：通過合并多個包的中斷請求來降低中斷響應的平均開銷。在Linux和一些操作系統里面，響應中斷和上下文切換需要毫秒級的時間，過多的中斷導致真正處理包的時間變少。這個在以太網控制器里可以輕易實現。

Rate limiter：包發送限速，防止某個MAC口發送速度超過限速。這個用軟件做比較難做的精確，而以太網控制器可以輕易計算單位時間內的發送字節數，容易實現。

Load balancing, Qos：之前主要是在闡述如何對單個包進行處理。對于多個包，由于網絡包之間天然無依賴關系，所以很容易通過負載均衡把他們分發到各個處理器。那到底這個分發誰來做？專門分配一個核用軟件做當然是可以的，還可以支持靈活的分發策略。但是這樣一來，可能會需要額外的拷貝，Cache stashing所減少的延遲優勢也會消失。另外一個方法是在每一個以太網控制器里設置簡單的隊列（帶優先級的多個Ring buffer之類的設計），和CPU號，線程ID或者虛擬機ID綁定。以太網控制器在對包頭里的目的地址或者源地址做簡單判斷后，可以直接塞到相應的緩存或者DDR地址，供各個CPU來讀取。如果有多個以太網控制器也沒關系，每一個控制器針對每個CPU都可以配置不同的地址，讓CPU上的軟件來決定自己所屬隊列的讀取策略，避免固化。

把這個技術用到PCIe的接口和網卡上，加入虛擬機ID的支持，就成了srIOV。PCIe控制器直接把以太網數據DMA到虛擬機所能看到的地址（同時也可使用Cache stashing），不引起異常，提高效率。這需要虛擬機中所謂的穿透模式支持IO（或者說外設）的虛擬化，在安全篇中有過介紹，此處就不再展開。同樣的，SoC內嵌的以太網處理器，在增加了系統MMU之后，同樣也可以省略PCIe的接口，實現虛擬化，直接和虛擬機做數據高效傳輸。

解決了負載均衡的問題，接下去就要看怎么做包的處理了。有幾種經典的方法：

第一是按照包來分，在一個核上做完某一特征數據包流所有的任務，然后發包。好處是包的數據就在本地緩存，壞處是如果所有代碼都跑在一個核，所用到的參數可能過多，還是需要到DDR或者系統緩存去??；也有可能代碼分支過多，CPU里面的分支預測緩沖不夠大，包處理程序再次回到某處代碼時，還是會產生預測失敗。

第二是按照任務的不同階段來分，每個核做一部分任務，所有的包都流過每一個核。優缺點和上一條相反。

第三種就是前兩者的混合，每一組核處理一個特定的數據流，組里再按照流水分階段處理。這樣可以根據業務代碼來決定靈活性。

在以上的包處理程序中，一定會有一些操作是需要跨核的，比如對路由表的操作，統計數據的更新等。其中的一個重要原則就是：能不用鎖就不要用鎖，用了鎖也需要使用效率最高的。

舉個例子，如果需要實現一個計數器，統計N個CPU上最終處理過的包。首先，我們可以設計一個緩存行對齊的數據結構，包含若N+1個計數器，其中每一個計數器占據一行。每個CPU周期性的寫入自己對應的那個計數器。由于計數器占據不同緩存行，所以寫入操作不會引起額外的Invalidation，也不會把更新過的數據踢到DDR。最后，有一個獨立的線程，不斷讀取前面N個計數器的值，累加到第N+1個計數器。在讀取的時候，不會引起Invalidation和eviction。此處不需要軟件鎖來防止多個線程對同一變量的操作，因為此處計數器的寫和讀并不需要嚴格的先后次序，只需要保證硬件一致性即可。

在不得不使用鎖的時候，也要保證它的效率。軟件上的各種實現這里就不討論了，在硬件上，Cacheable的鎖變量及其操作最終會體現為兩種形式：

第一， exclusive Access。原理是，對于一個緩存行里的變量，如果需要更新，必須先讀然后寫。當進行了一次讀之后，進入鎖定狀態。期間如果有別的CPU對這個變量進行訪問，鎖定狀態就會被取消，軟件必須重復第一步；如果沒有，就成功寫入。這個原理被用來實現spinlock函數。根據硬件一致性協議MESI，處在兩個CPU中的線程，同時對某一個變量讀寫的話，數據會不斷在各自的私有緩存或者共享緩存中來回傳遞，而不會保持在最快的一級緩存。這樣顯然降低效率。多個CPU組之間的exclusive Access效率更低。

第二， 原子操作。在ARMv8.2新的原子操作實現上，修改鎖變量的操作可以在緩存控制器上實現，不需要送到CPU流水線。這個緩存可以使私有緩存，也可以是共享的系統緩存。和exclusive access相比較，省去了鎖定狀態失敗后額外的輪詢。不過這個需要系統總線和CPU的緩存支持本地更新操作，不然還是要反復讀到每個CPU的流水線上才能更新數據。我在基礎篇中舉過例子，這種做法反而可能引起總線掛起，降低系統效率。

如果一定要跑Linux系統，那么一定要減少中斷，內核切換，線程切換的時間。對應的，可以采用輪詢，線程綁定CPU和用戶態驅動來實現。此外，還可以采用大頁表模式，減少頁缺失的時間。這樣，可以把標準Linux內核協議棧的2000左右時鐘周期縮到幾十納秒，這也就是DPDK和商業網絡轉發軟件效率高的原因。

最后稍稍談下固態存儲。企業級的固態硬盤存儲芯片，芯片基本結構如下：

如上圖，芯片分為前端和后端兩塊，前端處理來自PCIe的命令和數據，并把數據塊映射到最終nand顆粒。同時，還要做負載均衡，磨損均衡，垃圾回收，陣列控制等工作，略過不表。這些都是可以用通用處理器來完成的，差不多每1M的隨機IOPS需要8個跑在1GHz左右的A7處理器來支撐，每TB的NAND陣列，差不多需要1GB的DDR內存來存放映射表等信息。其余的一些壓縮，加解密等，可以通過專用模塊完成。后端要是作為ONFI的接口控制器，真正的從NAND里面讀寫數據，同時做LDPC生成和校驗。

如果單看前端，會發現其實和網絡處理非常像，查表，轉發，負載均衡，都能找到對應的功能。不同的是，存儲的應用非常固定，不需要錯綜復雜的業務流程，只需處理幾種類型的命令和數據塊就可以了。

一個存儲系統的硬件成本，閃存才是大頭，占據了85%以上，還經常缺貨。而閃存系統的毛利并不高，這也導致了固態存儲控制器價格有限，哪怕是企業級的芯片，性能超出消費類幾十倍，也無法像服務器那樣擁有高利潤。

一個潛在的解決方法，是把網絡也集成到存儲芯片中，并且跑Linux。這樣，固態硬盤由原來插在x86服務器上的一個PCIe設備，搖身一變成為一個網絡節點，從而省掉了原來的服務器芯片及其內存（可別小看內存，它在一臺服務器里面可以占到三分之一的成本）。

如上圖，可以把SPDK，DPDK，用戶態驅動和用戶態文件系統運行在一個芯片中，讓一個網絡包進來，不走內核網絡協議棧和文件系統，直接從網絡數據變成閃存上的文件塊。在上層，運行類似CEPH之類的軟件，把芯片實例化成一個網絡存儲節點。大致估算一下，這樣的單芯片方案需要16核A53級別的處理器，運行在1.5GHz以下，在28納米上，可以做到5-10瓦，遠低于原來的服務器。

不過這個模式目前也存在著很大的問題。真正做存儲芯片的公司，并不敢花大力氣去推這種方案，因為它牽涉到了存儲系統的基礎架構變化，超出芯片公司的能力范疇，也不敢冒險去做這些改動。只有OEM和擁有大量數據中心互聯網公司才能去定義，不過卻苦于沒有合適的單芯片方案。而且數據中心未必看得上省這點成本，畢竟成本大頭在服務器芯片，內存以及機架電源。
