Design of Realizing the Extending of Serial Communicatio n
by Applying PLD of PSD834F2

WANG Linan1, WANG Jianhua1, CAI Zonghu1, TIAN Xiaolin2

(1.School of Electrical Engineering, Xi’an Jiaotong University,?
Xi’ an 710049, China;?
2.Xidian University, Xi’an 710071, China)?

　　Key words: single chip computer; serial communication; PSD; reactive compensation

1單片機的外圍接口芯片PSD8XX簡介
　　PSD8XX系列產品是為8位機定制的可編程接口芯片，它可以代替?zhèn)鹘y(tǒng)單片機系統中的地址鎖存器、地址譯碼器、程序存儲器和數據存儲器等，并擴展了27個雙向I/O口，每個端口可獨立配置。PSD8XX中的PLD具有16個輸出宏單元和24個輸入宏單元，可有效地用于實現多種邏輯功能，包括用于內部和外部控制的狀態集合地址譯碼器，還可以提供三種專用的外部芯片輸出。PSD8XX中強大的頁存儲器功能使微控制器的地址空間擴展256倍，內置的JTAG從屬串口允許在現場對空白器件的編程或器件的重新編程。
　　為了方便使用該系列器件，Waferscale公司提供了PSDsoft Express軟件，只需對環境和要求進行選擇就可完成對PSD的設計和編程工作，最后通過JTAG口把由PSDsoft生成的固件下載到器件即可。?

2.1硬件設計
　　該控制儀同時配有RS-232和RS-485串口，而80C196KC只有一個串口，所以必須進行擴展。PSD834F2中有兩種PLD(DPLD和GPLD)。DPLD稱為譯碼PLD，為內部和外部部件執行地址譯碼功能，如存儲器、寄存器和I/O口的片選；GPLD稱為復合PLD，用于實現系統邏輯，如可裝載計數器、變換寄存器和狀態器等，這些功能由16個輸出宏單元(OMC)、24個輸入宏單元(IMC)和與(AND)陣列配置完成。

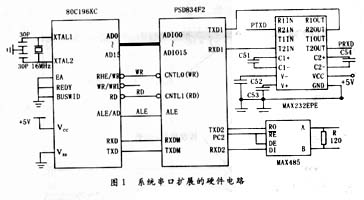

　　為了實現擴展功能，應用GPLD做一個類似于復合開關的邏輯，工作原理如下：通常狀態下，邏輯部件監測兩個串口的狀態，監測到哪個串口有數據發過來(通信線的邏輯電平由1變0)，邏輯就將那個串口的收發線與單片機的收發線接通，從而完成單片機與上位機之間的通信。等完成數據的一次接受和發送后，邏輯部件又恢復到初試狀態，繼續進行監測，以便進行下一次的通信。系統的硬件設計如圖1。?

?

　　RS-485通信部分采用MAX485芯片，該芯片工作于單工方式，用PSD834F2芯片的PC2引腳來控制MAX485處于接受狀態還是發送狀態。
　　邏輯部件的實現采用ABLE語言編寫，經編譯后可通過電纜下載到PSD834F2中。實現串口擴展邏輯的硬件代碼如例程1。
　　
　　以上前半部分為引腳定義，A、B為中間節點；后半部分是描述邏輯功能的代碼。
2.2軟件設計
　　為了保證系統正常工作，需要對80C196KC的串行口中斷和PSD834F2正確初始化。該控制儀在通信中總處于被動地位，即只有接受到上位機的命令后，才向上位機發送數據。所以在初始化和平時運行期間可以使MAX485一直處于接受狀態，待接受到數據時，若程序判斷是RS485通信，則把PC2置“1”，即讓MAX?485處于發送狀態，通信完畢后重置接受狀態。由于MAX-232E芯片工作于全雙工方式下，不需要用引腳去控制它的工作方式。
　　80C196KC的外置晶振為16M，其初始化程序如例程2。
　　?

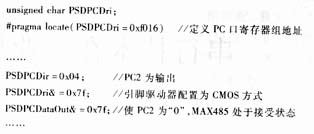

　　PSD834F2內部包含一組寄存器，通過配置這組寄存器可使PSD工作于不同的方式，本系統為寄存器組分配的地址為0xf000～0xf0ff，初始化程序如例程3。?
　　
　　? ?
　　80C196KC與上位機通信的處理程序如例程4。
　　
　　以上例程對RS232與RS485通用。具體應用時，在第一個省略號的括號內還要加入代碼，以便實現一定功能。這些功能主要包括：判斷數據接受是否完畢；在數據接受完畢的情況下，根據協議判斷通訊的端口(RS232或RS485)，并置響應端口標志；若RS485端口標志有效，把PC2置“1”，以便數據向上位機發送。同樣，在第二個省略號的括號內也要加入一定功能，如判斷數據發送是否完畢；若數據發送完畢且RS485端口標志有效，把PC置“0”等等。?

　　通信協議信息格式采用FT1.2，即通信方式為異步，8位數據位，1位起始位，1位停止位，偶校驗，波特率默認為9600bps。每?jī)蓭g最小間隔20ms。數據傳輸報文的基本幀格式(鏈路層定義)如下所示。

　　工業現場中，總站與多個無功補償儀構成一個分布式控制系統，無功補償儀在低端完成數據 的采集、計算和存儲以及對無功進行補償，并按要求向總站發送數據以供綜合分析。

　　本文所討論的設計方法，能很好的滿足多功能無功補償控制儀與上位機進行遠距離實時通信 的要求，能利用串口完成對系統進行數據調試、系統參數設定等任務。由單片機80C196KC和 PSD834F2組成最小系統，并且利用PSD內部的PLD實現串口的擴展，不僅可靠性好，還大大降 低了系統的硬件的復雜性。?
