SPMC65系列單片機目前提供OTP類型，對芯片的燒錄，凌陽科技公司提供Q-Writer工具，Q-Writer是配合SPMC65系列在線仿真編程器對8位OTP單片機編程的工具軟件。Q-Writer可以進行編程、產品序列號設置、產品信息設定、單片機加密等功能。

關鍵詞：SPMC65? Q-Writer

1?概要說明

　　SPMC65系列單片機屬于8位通用單片機系列，為針對家用電器、工業控制應用設計的工業級芯片；并為其應用領域作了具有針對性的增強設計；如：抗干擾能力，增強的復位系統，該系列單片機最突出的優點在于抗干擾能力，廣泛應用于家用電器、工業控制、儀器儀表、安防報警、計算機外圍等領域。
　　SPMC65系列單片機目前提供最大928字節的RAM和16K字節的ROM；同時還集成了一個實時時鐘、一個看門狗定時器、最多6個16位定時器/計數器、最多9個通道的ADC等資源。下面介紹SPMC65系列單片機資源特性：
■ 工作電壓范圍：3V～5.5V
■ 工作溫度范圍：-40℃～85℃
■ 存儲空間
?。?最大16K字節的ROM
?。?最大928字節的RAM
■ 6個定時/計數器
?。?8位或16位定時、計數功能
?。?8位或16位捕獲功能
　－ 8位或16位比較輸出功能
?。?8位、12位或16位PWM 輸出
■? 10位ADC模塊
■ UART接口
■ SPI總線
■ 可編程看門狗定時器
■ 一個時基定時器
■ 一個蜂鳴器驅動輸出
■ 封裝
　－ PDIP和SOP兩種封裝
?。?16~~~42腳系列
　　SPMC65系列單片機目前提供OTP類型，對芯片的燒錄，凌陽科技公司提供Q-Writer工具。

2?Q-Writer工具介紹

　　凌陽科技公司提供的Q-Writer是專門配合SPMC65系列單片機在線仿真編程器對SPMC65系列OTP單片機編程的工具軟件。本節將介紹利用Q-Writer進行編程、以及產品序列號、產品信息、單片機加密等功能的設定方法。
　　在安裝SPMC65集成開發環境Fortis IDE時可選擇同時安裝Q-Writer，依照提示安裝后即可使用，請隨時訪問www.sunplusmcu.com網站獲得該軟件的最新版本。

2.1 Q-Writer簡介

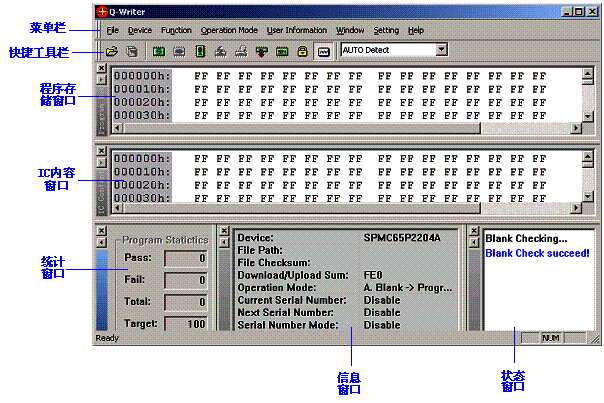

　　Q-Writer是凌陽科技提供的專門用于編程SPMC65系列單片機的一款編程工具軟件，Q-Writer具有友好的操作界面，并且可靠易用。其界面如圖2-1所示。

圖2-1? Q-Writer界面

程序存儲窗口：[Windows]－>[Program Memory Window]，該窗口顯示加載到Q-Writer中的二進制文件。
IC內容窗口：[Windows]－>[IC Content Window]，該窗口顯示寫入IC或從IC存儲器中讀出的內容。在操作過程中如有錯誤發生，該窗口將高亮顯示出錯地址的內容。
統計窗口：[Windows]－>[Statistic Window]，該窗口用來統計編程的數量，見2.4 自動編程模式一節。
信息窗口：[Windows]－>[Message Window]，該窗口用來顯示單片機、程序源文件以及編程等相關信息。
狀態窗口：[Windows]－>[Status Window]，此窗口顯示了Q-Writer的所有操作結果。

2.2? Q-Writer設置

1、 選擇[Setting]－>[Option]，將出現設置窗口，如圖2-2所示。說明如下。

圖2-2? 設置窗口

　　"Message Windows"用來設置在信息窗口（Message Windows）顯示哪些信息，如圖2-3，在選項的前面打√，則在信息窗口顯示對應信息。打開信息窗口的方法：[Windows]－>[Message Window]。

圖2-3? 信息窗口
　　"Security Setting"選項用來設置在對單片機加密時是否顯示確認窗口；如果選中則在對單片機加密時將出現需要確認的信息。
2、 選擇[Setting]－>[Program Statistic]，此功能用來激活/取消統計功能，與工具欄中按鈕的作用相同。

3、 選擇[Setting]－>[16 Bytes per Row]，此功能用來控制每一行顯示的字節數。選中該功能后，程序存儲窗口內的每一行都將顯示16個字節的數據形式，否則，程序存儲窗口內的每一行的顯示將根據Q-Writer窗口的大小自動調整。

4、 選擇[Setting]－>[Show ASCII Code]，此功能用來顯示程序存儲窗口內二進制數據的ASCII碼。

2.3? 使用Q-Writer進行編程的步驟

1、 啟動Q-Writer
2?方法1：選擇WINDOWS的[開始] → [程序] → [Sunplus] → [Q-Writer] → [Q-Writer-V1.0.0]，啟動Q-Writer。
2?方法2：首先啟動FortisIDE，之后點擊工具欄中的圖標，或者選擇[Tools]→[Q-Writer]啟動Q-Writer。
注：FortisIDE的debug模式和Q-Writer不能同時運行。

2、 檢查仿真編程器上的單片機是否為空白單片機
選擇[Function]－>[ Blank Check]，檢查編程器上的單片機是否為空白單片機。同時，Q-Writer會讀出單片機中的內容，顯示在IC內容窗口中。如果檢查到該單片機不是空白的，系統會在IC內容窗口中自動顯示非空白區域，并將其內容用紅色高亮標記出來。只有空白單片機才可以進行編程。

3、 選擇單片機型號
選擇[Device]－>[Select]，出現Select Device對話框，如圖2-4所示，選擇所要編程的單片機型號即可。安裝了Q-Writer后，首次運行時，必須選擇單片機型號。當下次啟動Q-Writer時，如果編程的單片機和上次相同，可以不用選擇，即系統會默認為上一次選擇的單片機型號。

圖2-4? Select Device對話框
4、 打開文件
　　方法1：選擇[File]－>[Open]，打開需要編程到單片機中的*.bin 或者 *.tsk 類型文件，文件內容將顯示在程序存儲窗口。
　　方法2：選擇[File]－>[Recent Files]，會顯示最近使用過的*.bin 或者 *.tsk 類型文件，可從中選擇需要的文件，最多記錄最新打開的4個文件。
5、 產品序列號以及產品信息的設置
(1)?產品序列號設置
　　選擇[User Information]－>[Serial Number]，Q-Writer指定了4個字節（地址為0x7FF0～0x7FF3）作為序列號碼的寫入空間，如圖2-5所示。

圖2-5? 產品序列號設置
　　Start Address：0x7FF0為序列號碼的起始地址。其中0x7FF0為四個地址中的最低地址，0x7FF3為最高地址。
　　Size (1~4 bytes)：用戶可以設定寫入序列號碼的字節數。
　　Initial Number：此項用來寫入單片機的初始序列號。序列號寫入單片機后，程序存儲窗口中相應地址的內容會被更新。其中，未用到的字節默認值為0xFF。
　　Mode:此項用來設置序列號碼的生成模式。系統提供了固定模式（Fixed Number）和自動模式（Auto Increment）兩種模式。固定模式下，increment項無效，在對每一顆單片機進行編程時，寫入的序列號碼均為初始設置值。自動模式下，用戶可以設定序列號碼的遞增或遞減變化方式，以及設定相應變化的增量值或減量值。設置完畢后，寫入單片機的序列號碼將從初始設置值開始遞增或遞減。
(2)?產品信息設置

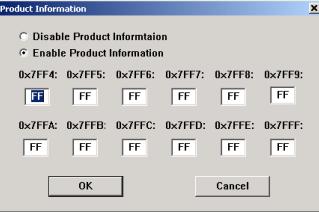

選擇[User Information]－>[Product Info]，用戶可以在0x7FF4~0x7FFF這12個字節寫入任意的產品信息，比如生產日期和生產廠商等。這些字節的默認值為0xFF，如圖2-6所示。

圖2-6? 產品信息設置
6、編程
　　選擇[Function]－>[Program]，將程序存儲窗口的內容編程到OTP單片機上，同時，將單片機中的內容讀出，顯示在IC內容窗口中。如果編程失敗，系統會跳到IC內容窗口中出錯的位置，將其內容用紅色高亮顯示。編程成功之后，可執行Verify功能確保編程的可靠性。

7、驗證
　　選擇[Function]－>[Verify]，驗證編程到OTP單片機中的內容是否與源文件中的內容一致。啟動Verify功能，Q-Writer會將單片機中的內容讀出，顯示在IC內容窗口，然后和程序存儲窗口中的內容（源文件）進行比較，發現有不同之處，系統會提示出錯，并跳到IC內容窗口中出錯的位置，將其內容用紅色高亮顯示。

8、加密
　　選擇[Function]－>[Secure]，設定單片機的加密功能。一旦加密，單片機中的大部分內容將禁止讀出。因此，在對單片機進行加密前，用戶必須完成program和verify的操作。另外在對加密前，Q-Writer還必須執行Blank Check功能，若OTP單片機為空，系統將不能對其進行加密操作。加密后，僅允許讀出單片機中的部分內容，即單片機設置選項、用戶信息以及單片機存儲器中最后16個字節(0xFFF0~0xFFFF)中的信息。其它地址的內容均顯示為0x00。

2.4? 自動編程模式

　　當需要對多顆單片機進行相同的編程時，可以選擇自動編程模式，步驟如下：
1．打開[Opration Mode]選擇自動編程模式：
A. Blank à Program：系統會自動對單片機進行Blank check和Program的連續操作，如果在某一個環節發生錯誤，編程動作會立即停止，提示錯誤信息。
B. Blank à Program à Verify：系統會自動對單片機進行Blank check、Program和Verify的連續操作，如果在某一個環節發生錯誤，編程動作會立即停止，提示錯誤信息。
C. Blank à Program à Verify à Secure：系統會自動對單片機進行Blank check、Program、Verify和Secure的連續操作，完成全部編程過程。如果在某一個環節發生錯誤，編程動作會立即停止，提示錯誤信息。
系統默認的是"A. Blank à Program"編程模式。
2．設置需要編程的單片機數量：激活Statistic Window，如圖2-7所示，選擇Config來輸入需要編程的單片機數量，如圖2-8所示。
　　　　　
圖2-7? Statistic Window??????????????????? 圖2-8? 輸入單片機數量

3．打開需要編程到單片機中的*.bin 或者 *.tsk 類型文件。
4．點擊或選擇[Function]－>[Auto Run]，進行自動編程操作。每點擊一次則按照編程模式選擇的操作順序執行一次編程操作。編程的統計信息顯示在統計窗口（Statistic Window）中，如圖2-7所示。Pass指編程通過的數量；Fail指編程失敗的數量；Tatol指已編程的總數量；Target指目標數量。

2.5? 工具欄常用圖標對照表

?	打開二進制格式（*.bin或*.tsk）的源文件。用戶必須將需要編程的源文件加載到Q-writer中，以激活其所有功能。
?	將程序存儲窗口中的內容保存到另一路徑下。
?	選擇需要編程的單片機的型號。
?	依據編程模式的設定執行自動編程動作。
?	檢測單片機是否為空白。
?	將程序編程到單片機中。
?	驗證編程程序是否有被正確地編程到單片機。
?	從單片機的存儲器中讀取數據。
?	打開序列號碼的設置窗口。
?	單片機加密。
?	激活/取消單片機編程數量統計功能。
?	選擇PROBE。系統提供了兩種類型的PROBE，AUTO Detect為自動測試Probe的類型。
