一.創建項目：

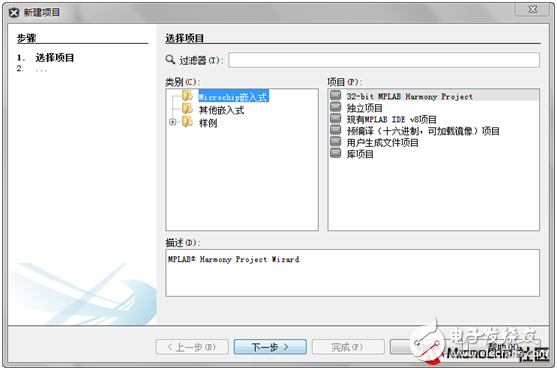

1.在MPLAB X IDE的“文件”中選擇“新建項目”。在“新建項目”窗口中，“類別”設置為“Microchip嵌入式”，“項目”設置為“32-bit MPLAB Harmony Project”，然后點擊“下一步”。

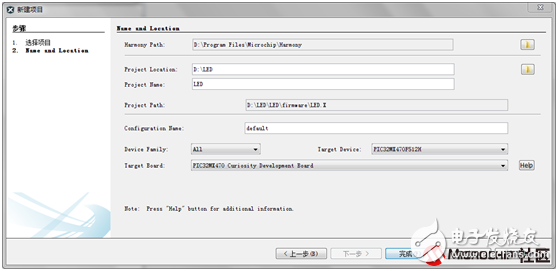

2.在下圖中設置Harmony路徑、工程路徑、工程名稱、芯片型號。工程路徑與Harmony路徑必須在同一個硬盤分區下，要不然會報錯。在設置芯片型號 時，可以直接選擇相應的芯片型號，也可以根據開發板型號來選擇相應的芯片型號。點擊“完成”，完成工程的創建。然后MPLAB會自動打開Harmony開發環境。

二．Harmony代碼配置環境

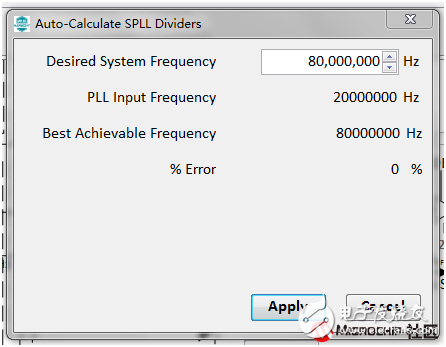

1.在“Clock Diagram”選項卡中，將外部晶振頻率設置為20MHz，時鐘模式選擇“HS模式”。然后點擊“Auto-Calculate”，將系統時鐘頻率設置為80MHz，并完成系統時鐘的自動設置。

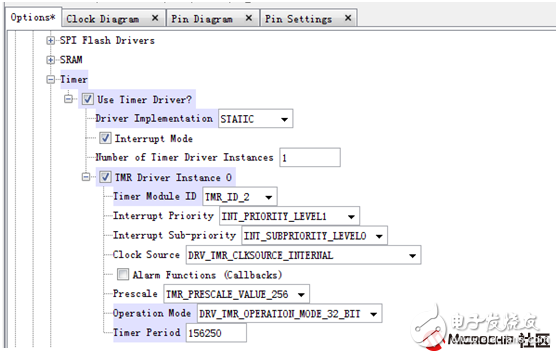

2.在“Options”選項卡中，對定時器驅動做如下設置。工程中使用的Timer2，32位模式，時鐘源為PBCLK。PBCLK的頻率為40MHz，所以定時器一秒的計數為：40MHz/256 = 156250。

3.在設置芯片的配置字時注意將看門狗關閉。Harmony設置完成后，就可以點擊代碼生成圖標來生成代碼了。

三．代碼設置

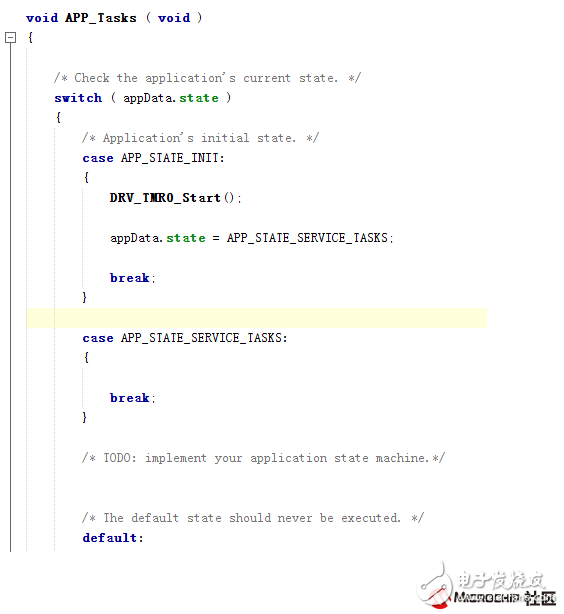

1.打開“app.c”，在APP_Tasks函數中加入“DRV_TMR0_Start();”語句，啟動定時器。

2.打開“system_interrupt.c”，在文件開始處加入“#include"bsp.h"”。在定時器的中斷函數中加入

BSP_LEDToggle(BSP_LED_1);

BSP_LEDToggle(BSP_LED_2);

BSP_LEDToggle(BSP_LED_3);

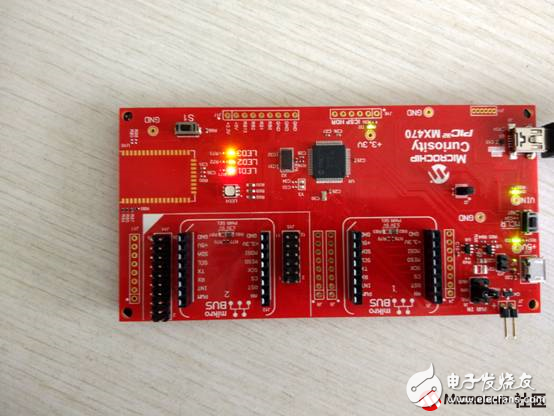

3.將代碼編譯完成后，下載到開發板，即可實現LED周期閃爍的效果。
