WPG(大聯大的個人導航機(PND)之主、被動組件

個人導航機(PND)漸漸成為個人不可或缺的行動產品。而大聯大旗下凱悌集團也因應PND的普遍化，針對客戶不同的需求，提供最適合的PND之解決方案。針對PND內部組件所需要的主、被動零件，凱悌集團提供下列產品線解決方案如下：

Active-Semi(技領半導體公司)提供PND之最佳電源管理解決方案：

1.小型高效降壓DC/DC-ACT4060/ACT4065/ACT4070(4.75~20V輸入3.3/5V輸出電流2-3ASOP-8)

2.極小型TFT偏置電源-ACT6311(3~50mASOT23-5)

3.線性穩壓電源

4.CCFL屏背光解決方案(ACT6360)

5.LED屏背光解決方案(ACT6358)

ALCOR(安國國際)提供PND之最佳FlashCRController解決方案：

FlashCRControllerAdvantages：

WWNo.1flashcardreadercontrollervendortoday

GoodtrackingrecordbothinUSB1.1and2.0generations

We know what our customers needed

Integrated 5V to 3.3V LDO to save BOM cost

Power saving mode

Flash cardover current Protection

HID copy button

Tri-statebus design forother host stoacces sthebus

Turbo USB driver ready

Selective suspend driver ready



AME(安茂微電子)提供PND之最佳電源管理解決方案：

AME提供最適合的低壓降LDO&高效率DC-DCSwitchIC。全系列的AME都有提供過電流(OverCurrentProtection)與過溫度保護(ThermalShutdownProtection)的雙重保護，用來保障供終端產品的安全性。

目前AME針對GPS電源管理解決方案的供應，其產品特色如下：

DC-DC BUCK Converter：

AME5248/5248A1.5MHz,600mASynchronousBuckConverter

AME5248/5248A產品為600mA的脈波寬度調變/脈波頻率調變同步降壓直流-直流轉換器(PWM/PFMSynchronousBuckDC-DCConverter)，100%責任周期(DutyCycle)提供低壓降(LowDropout)操作，最高效率可達95%。極低負載時，AME5248/5248A自動進入脈波頻率調變(PulseFrequencyModulation)以維持輸出穩壓，加上20μA的靜態電流與EnableFunction來支持省電模式，以上特性皆可延長可攜式系統的電池運作壽命。固定1.5MHz的開關切換頻率，可以在設計時使用較小型濾波組件，非常適合輕薄小巧的可攜式裝置。

AME5248/5248A提供固定輸出電壓(1.0~3.3V)與可調式輸出電壓(AME5248為0.6V~VIN、AME5248A為0.5V~VIN)兩種模式給客戶選用。操作電壓為2.5V~5.5V，操作溫度為–40℃~125℃。

AME5248/5248A Simple Application Circuit



DC-DC BUCK Converter：

AME5252DualSynchronous,600mA,1.5MHzStep-DownDC/DCConverter

AME5252產品為600mA的雙輸出同步切換降壓直流-直流轉換器(PWMSynchronousBuckDC-DCConverter)，具備更高效能并節省電路板空間，固定1.5MHz的開關切換頻率，可以在設計時使用較小型濾波組件，非常適合輕薄小巧的可攜式裝置。2.5V至5.5V輸入電壓范圍，適合使用于單一鋰電池供電的應用上。AME5252操作在電流模式下，有100%責任周期(DutyCycle)提供低壓降(LowDropout)，其高效率可96%，可操作溫為–40°C~125°C，并內建軟開機功能。

AME5252 Simple Application Circuit



White LED/OLED Driver：

AME5142/5142A/5142B High Efficiency 6 White LED Driver With Open LED Protection

AME5142系列可驅動單串1~6顆或多串多并的白光LED驅動組件，采用固定1.2MHz切換頻率，電流控制模式DC/DC升壓組件，內建N通道開關可驅動6顆串聯白光LED。而AME5142可操作在2.7V至5.5V輸入電壓范圍之間，適合使用于單一鋰電池供電的應用上。1.2MHz切換頻率可以有效減少外部電感及電容的體積。內建26V或28V過電壓保護功能，可避免負載空接而生成不預期高壓。最高效率可達88%，內部提供0.104V參考電壓,當做LED限流可以得到最高效率；此外，AME5142提供EnableFunction來支持省電模式，并延長電池使用壽命!

AME5142/5142A/5142B Simple Application Circuit





White LED/OLED Driver：

AME5144 High Efficiency,37V Step-Up Converter for 2 to 10 White LEDs

AME5144可驅動單串2~10顆的白光LED并提供25mA，電流控制模式DC/DC升壓組件，內建N通道開關可驅動10顆串聯白光LED。而AME5144可操作在2.6V至5.5V輸入電壓范圍之間，適合使用于單一鋰電池供電的應用上。1MHz切換頻率可以有效減少外部電感及電容的體積。內建38.5V過電壓保護功能，可避免負載空接而生成不預期高壓。最高效率可達86%。在操作上AME5144的Dimming方式可用Analog與Direct-PWMInternalFilter兩種模式來控制。

AME5144 Simple Application Circuit



Low Dropout Voltage Regulator：

在PND內部組件會運用到許多不同的LDO來供應所需的電壓電流，對此AME許多的對應解決方案。AME8890提供固定電壓1.2V、150mA電流輸出、低雜訊，并提供Enable&Power-GoodFunction，讓客戶有Power-SavingMode與Power-Good的選擇應用。AME8818有固定電壓與可調式輸出兩種，輸出范圍為1.2~4.5V、300mA電流輸出、PSRR約為60uA，并提供Enable&BypassFunction，讓客戶有Power-SavingMode與低雜訊的選擇應用。AME8805提供固定電壓1.3~5.0V、600mA電流輸出、靜態電流約為30uA。AME8815提供固定電壓1.5~5.0V、1.5A電流輸出、靜態電流約為45uA

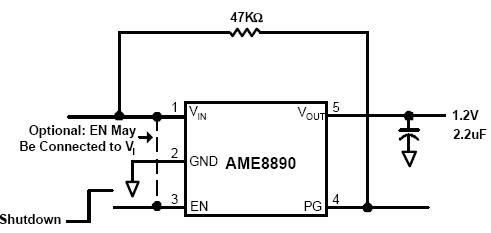

AME8890 Simple Application Circuit





Voltage Detector：

AME8550可檢測1.6~6.0V的電壓范圍且可檢測間距為0.1V，操作在1.2V~6.5V的電壓范圍。只外AME8550的檢測精確度為±2%、溫度系數±100ppm/℃、靜態電流約為0.8uA、輸出有Open-Drain與Push-Pull兩種。包裝方面則提供SOT-23/TSOT-23/SOT-25/TSOT-25/SOT-89/SC-70，讓客戶端有多樣選擇參考?？蛻粼谑褂蒙峡烧{(diào)整外加電容來達到所需的Reset的延遲時間。

AMIC(聯笙電子)提供PND之最佳SPIMemory解決方案：

A25L016M-F&A25L032M-F

Etron(鈺創科技)提供PND之最佳Memory解決方案：

SirFsolution:16M*16DDR1,32M*16DDR1,32M*16DDR2,64M*16DDR2

MTKsolution:32M*16DDR2,64M*16DDR2

LED之最佳解決方案LEDTech推出：背光LED：LT8Axxx全系列LED

Nuvoton(新唐科技)提供PND之最佳立體聲音訊編譯碼器解決方案：

可攜式應用產品的立體聲音訊編譯碼器：

新唐科技emPowerAudio?旗艦家族的新成員WAU8822，提供在電池供電環境下優異的音訊質量︰訊號噪聲比(SNR)達94dB的立體聲數字模擬轉換器，及訊號噪聲比(SNR)達93dB的立體聲模擬數字轉換器。該編譯碼器提供了簡化的麥克風管理線路，900毫瓦(900mW)的喇叭功率放大，兼具彈性的音訊路徑切換以及增益的設定，待機的電流消耗只需6微安培(6μA)。

WAU8822史無前例的電源管理靈活性，在所有的關鍵部分提供了非常低的功率消耗，以先進的圖形化的評估系統，幫助簡化研發設計者的工作，并加速產品上市的時程。

WAU8822具有提高可編程序性、多功能性和靈活性的特點。

因開始透過以廣泛用途的Pin腳輸出以及外加功能，很多案例顯示，WAU8822允許我們做簡單的系統升級，而不須對系統做再設計。舉例來說，在重要功能部位來做電壓功率的調整–例如模擬數字轉換(ADC)及數字模擬轉換(DAC)–透過緩存器的設定來降低這些部分的電流可在大多數情形下被使用而不需做任何系統設計的變更。這樣可以提供系統設計者在不同應用環境下做到系統最佳化以及電池壽命的延長。

WAU8822提供緩存器數據讀取的功能，可以加速系統的研發設計并使終端產品更加完整健全。WAU8822更結合了以時隙(Time-Slot)的方式來達成多個裝置在相同總線上傳輸音頻數據的目的。

WAU8822的評估系統是透過一個使用者很容易了解的圖形化接口來控制。該評估系統可以縮短產品上市的時程，不論是在研發階段或發布到生產的階段，而且該編譯碼器的質量表現可符合嚴格的可攜式產品的音頻需求。

WAU8822的主要功能如下︰

1、音訊質量

數字模擬轉換器(DAC)立體聲，最高48kHz取樣頻率︰94dB訊號噪聲比(SNR)，-84dB

總諧波失真(THD)

模擬數字轉換器(ADC)立體聲，最高48kHz取樣頻率︰93dB訊號噪聲比(SNR)，-80dB

總諧波失真(THD)

2、音訊輸出

a、900mW橋接式(BTL)喇叭功率放大

b、40mW立體聲耳機功率放大(于16Ω 負載 ))

c、可變更的立體聲音訊輸出

3、音訊輸入

a、立體聲的差動或單端輸入麥克風及內建可編程的增益控制以及自動音量調整回路(ALC(AutomaticLevelControl))

b、低噪聲的麥克風偏壓

c、具共態抑制的差動輸入

d、提供麥克風或警示音的兩組外接音源(AUX)輸入及混音

4、符合工業規范的數字接口

a、標準I2S以及PCM并支持可編程的時隙(Time-SlotAssignment)

b、兩線(2-wire)，三線(3-wire)及四線(4-wire)式控制接口并可支持緩存器讀取

Samsung推出MLCC、鉭電、Inductor之最佳解決方案：

1、MLCC：0805、0603、0402、0201、01005全系列MLCC。

2、TantalumCAP：PCS、SCE、SCL、SCN、SCS等全系列鉭電。

3、ChipInductor：0805、0603、0402等全系列ChipInductor

ViKing推出微歐姆及精密電阻之最佳解決方案：

0805、0603、0402、0201全系列微歐姆

精密電阻(5%、1%、0.1%、0.01%)。

Winbond(華邦電子)提供最佳之SPIMemory解決方案：

Winbond(華邦電子)可提供SPI(8M、16M、32M、64M、128M)
