在設備運行過程中，怎樣才能確保供電安全？

設備需要特殊電壓、功率支持，空間又有限，該怎么辦？

在研發過程中設備需要低電壓、大電流支持，復雜的供電系統如何設計？

這些問題都在5分鐘內搞定，你相信嗎？

在此，向大家推薦一個只需要5分鐘就可以搞定復雜系統電源配置的高品質配置電源品牌---Excelsys。

Excelsys是全球領先的配置電源設計、制造企業，總部設在愛爾蘭，產品主要應用于醫療、照明、軍事等領域，尤其在工業、醫療設備方面應用非常廣泛。目前公司的產品涵蓋200W-1450W功率區間幾乎所有應用范圍，單個輸出模塊可調，而且可以隨意進行串并聯組合。擁有業界領先的超小體積、高性價比、高可靠性、高效率。下面就讓我們來了解一下該品牌的產品。該公司配置類電源產品由兩部分組成。

一是機殼（powerPacs）。作用是將全范圍輸入的市電進行整流及PFC功率因素校正，輸出360V直流電壓。目前機殼有兩個大類9個系列的產品可供選擇，兩類產品分別提供4插槽封裝和6插槽封裝，4插槽輸出功率范圍為200W-750W，6插槽輸出功率范圍為400W-1340W，9個系列分別涵蓋普通應用、低噪音、高溫、醫療認證、震動、遠程控制等不同應用。

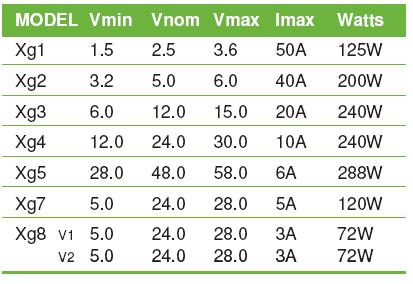

二是模塊(powerMods)。標準安裝件可直接安裝在機殼上，可以選擇單路或雙路不同的直流輸出組合，有7種不同輸出電壓和功率可供選擇，輸出可在1.5V-58V之間進行調節，且模塊間可以串并聯任意組合，方便組成各種特殊應用的系統，非常方便。該產品的配置選型非常簡單，只需先確定設備的總體功率需求和適用條件，選定機殼，然后根據設備中某些組件的供電需求選配模塊，工程師只需要5分鐘即可確定設備電源方案，簡單高效。減少研發投入，加快設備投產時間。

下面就給大家介紹幾個中電華星客戶的實際應用案例。

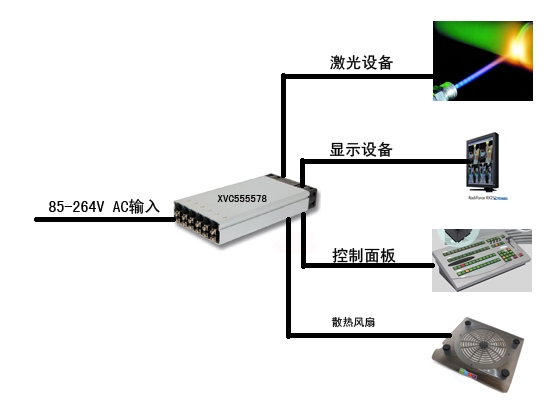

1、普通醫用激光修復設備。

設備總功率約為1100W，滿足醫療設備認證，需要四組不同直流輸出，首先是大電流的48V、20A用于激光設備， 其次需要一個18V用于LCD顯示器，再次需要一個5V用于控制面板，最后還需要一個12V用于系統散熱風扇。這個客戶找了很多品牌的產品都無法定型，因為電源系統太復雜，價格太高，占用的空間太大，最后他選擇了Excelsys，在40.5mm*260mm*127mm（1U高）的封裝內解決了問題。

首先，他選擇了一個Xvite系列XVD機殼，最大輸出功率1200W，滿足醫療認證和隔離電壓要求，模塊方面他選擇4個Xg5模塊并聯輸出48V、24A(MAX)用于激光， 1個Xg7模塊將輸出電壓調至18V用于LCD顯示器，1個Xg8模塊將輸出電壓分別調至5V和12V用于控制面板和散熱風扇。選型為XVD555578。一臺復雜的醫療設備電源方案確定，非常簡單。

2、高端工業設備

預計總功率需求約為1250W ，設備馬達需要48V、520W電源，閥門和傳感器需24V、450W的電源，控制面板需要12V供電，顯示器需要18V供電?？偣β市枨?250W，機殼應選擇XCE系列，48V、520W電源選用兩個Xg5模塊并聯，24V、450W的電源選用兩個Xg4模塊并聯，12V及18V供電選用一個Xg8模塊供電，電源選型應為XCE554480。

3、癌癥治療設備

一臺癌癥治療設備主系統需要155V的內部電壓供應，且需得到醫療認證，18V的顯示器，48V的馬達及12V+5V的控制面板。該設備由于電壓需求特殊，曾經采用的電源系統需要專門開發，相當復雜而且價格高昂，所以選擇Excelsys的兩個不同型號的機殼配合使用。先選擇一臺符合醫療設備安規標準的XMC5550的電源將三個Xg5模塊串聯輸出一個155V的電壓為設備主系統供電，其次選擇一臺普通工業電源XLC5780用于顯示器、馬達及控制面板供電。如此復雜的系統這樣就搞定了，成本遠低于以前的設計方案?？吹竭@里估計您會想了解該品牌各個系列產品的具體參數了，下面就給您介紹下。

Xlite、Xkite、Xmite、Xrite系列

Xlite系列是Excelsys公司專為工業、通信、軍工等行業開發的配置類電源，所有產品均經過嚴格的EN60950、CSA、UL安全測試及EN5555011、EN61000、FCC等電磁防護標準，輸入輸出端隔離電壓為3000VAC，能在40.5mm*260mm*89mm的封裝（1U高）內最多提供高達750W的功率輸出，提供4個不同插槽選擇，最多可以選擇8路不同的輸出組合，輸出電壓1.5V-58V不等，且輸出可調，效率高達89%。所有組合均可由客戶按需自由配置（具體見模塊選型表），非常有特點。Xkite系列參數與Xlite系列基本相似，是該系列的低噪音版本，實測全負荷運行噪音不高于54dB。該公司產品還可以針對特定的客戶需求進行震動、電磁輻射、溫度、認證和控制等方面的專門設計和測試，具體技術應用方案請聯系中電華星技術團隊。

Xmite、Xrite系列是Excelsys公司專為醫療設備設計開發的專用電源，基本參數與Xlite、Xkite系列類似。所有產品針對醫療行業要求經過嚴格的EN60601-1及UL2601-1安全測試及多項醫療設備電磁防護測試，輸入輸出端隔離電壓為4000VAC，對地漏電流低于300uA,符合安規爬電距離要求。

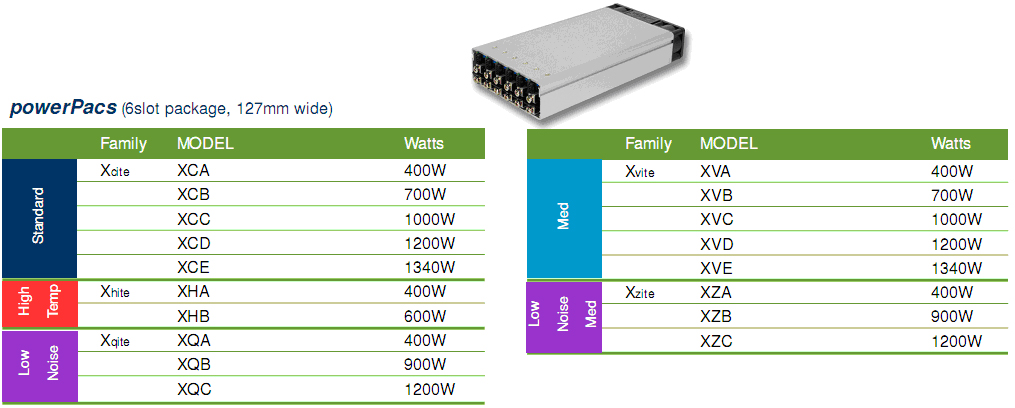

Xcite、Xhite、Xqite、Xvite、Xzite系列

Xcite系列是Excelsys公司專為工業、通信、軍工等行業開發的高功率配置類電源，所有產品均經過嚴格的EN60950、CSA、UL安全測試及EN55011、EN61000、FCC等電磁防護標準，輸入輸出端隔離電壓為3000VAC，能在40.5mm*260mm*127mm的封裝（1U高）內最多提供高達連續1340W，峰值1450W的功率輸出，提供6個不同插槽選擇，最多可選擇12路不同的輸出組合，輸出電壓1.5V-58V不等，且輸出可調，輸入電壓220Vac時效率高達90%。所有組合均可由客戶按需自由配置，非常有特點。Xhite、Xqite系列參數與Xcite系列基本相似，是該系列的高溫版本和低噪音版本。Xhite系列可在-20℃到+70℃下滿負荷運行，Xqite全負荷運行噪音不高于54dB。該公司產品還可以針對特定的客戶需求進行震動、電磁輻射、溫度、認證和控制等方面的專門設計和測試，具體技術應用方案請聯系中電華星技術支持團隊。

Xvite系列是Excelsys公司專為醫療設備設計開發的高功率專用電源，所有產品均經過嚴格的EN60601-1及UL2601-1安全測試及多項電磁防護測試，輸入輸出端隔離電壓為4000VAC，對地漏電流低于300uA,符合安規爬電距離要求，輸出功率400W到1450W不等，該系列產品最多可選擇6個模塊12路不同的輸出組合，輸出電壓1.5V-58V不等，且輸出可調，效率高達90%。所有組合均可由客戶按需自由配置（具體見輸出組合選型表）。Xzite系列基本參數與Xvite系列基本相似，是該系列的低噪音版本，實測全負荷運行噪音不高于59dB。
