數據： TPS62135、TPS621351 高精度、3V 至 17V、4A 降壓轉換器（采用 DCS-Control） 數據表 (Rev. B)
TPS62135和TPS621351是高效且易于使用的同步降壓DC-DC轉換器，基于DCS-控制?拓?fù)浼夹g(shù)。器件具有3V至17V的寬輸入電壓范圍，非常適合由多節鋰離子電池以及12V中間電源軌供電的應用。該器件提供圖4A連續輸出電流.TPS62135可以在輕載時自動進入節能模式，從而可在整個負載范圍內保持高效率。因此，器件非常適合要求聯網待機性能的應用，例如，超低功耗計算機。如果將MODE引腳設置為低電平，那么器件的開關頻率會基于輸入輸出電壓自動調整。該技術稱為自動效率提高（AEE?），可以在整個運行范圍內保持高轉換效率。器件可以在PWM模式下提供1％的輸出電壓精度，因此可實現具有高輸出電壓精度的電源設計。
< p>器件的典型靜態電流為18μA。在關斷模式下，器件電流典型值為1μA，輸出主動放電（僅適用于TPS62135，TP S621351的輸出電壓放電功能被禁用）。TPS62135作為一個可調版本提供，采用3mm x 2mm VQFN封裝。
所有商標均為其各自所有者的財產。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Control Mode |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| TPS62135 | TPS621351 | TPS62136 | TPS62140 | TPS62147 | TPS62148 |
|---|---|---|---|---|---|
| 3 ? ? | 3 ? ? | 3 ? ? | 3 ? ? | 3 ? ? | 3 ? ? |
| 17 ? ? | 17 ? ? | 17 ? ? | 17 ? ? | 17 ? ? | 17 ? ? |
| 0.8 ? ? | 0.8 ? ? | 0.8 ? ? | 0.9 ? ? | 0.8 ? ? | 0.8 ? ? |
| 12 ? ? | 12 ? ? | 12 ? ? | 6.3 ? ? | 12 ? ? | 12 ? ? |
| 4 ? ? | 4 ? ? | 4 ? ? | 2 ? ? | 2 ? ? | 2 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 2500 ? ? | 2500 ? ? | 1000 ? ? | 1250 ? ? | 1250 ? ? | 1250 ? ? |
| 2500 ? ? | 2500 ? ? | 1000 ? ? | 2500 ? ? | 2500 ? ? | 2500 ? ? |
| 0.018 ? ? | 0.018 ? ? | 0.018 ? ? | 0.017 ? ? | 0.018 ? ? | 0.018 ? ? |
| Enable Light Load Efficiency Output Discharge Power Good Pre-Bias Start-Up Synchronous Rectification Tracking UVLO Fixed VID: other ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Over Current Protection Power Good Pre-Bias Start-Up Synchronous Rectification Tracking UVLO Fixed VID: other ? ? | Dynamic Voltage Scaling Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Output Discharge Over Current Protection Power Good Pre-Bias Start-Up Synchronous Rectification Tracking UVLO Fixed VID: 2-bit ? ? | Enable Light Load Efficiency Output Discharge Over Current Protection Power Good Pre-Bias Start-Up Synchronous Rectification Tracking UVLO Fixed Voltage Margining ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Output Discharge Over Current Protection Power Good Pre-Bias Start-Up Synchronous Rectification Tracking UVLO Adjustable ? ? | Enable Forced Pulse Width Modulation (FPWM) Mode Light Load Efficiency Output Discharge Over Current Protection Power Good Pre-Bias Start-Up Synchronous Rectification Tracking UVLO Adjustable ? ? |
| Constant on-time (COT) DCS-Control ? ? | Constant on-time (COT) DCS-Control ? ? | Constant on-time (COT) DCS-Control ? ? | Constant on-time (COT) DCS-Control ? ? | DCS-Control ? ? | DCS-Control ? ? |
| 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? |
| -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| VQFN-HR ? ? | VQFN-HR ? ? | VQFN-HR ? ? | VQFN ? ? | VQFN-HR ? ? | VQFN-HR ? ? |

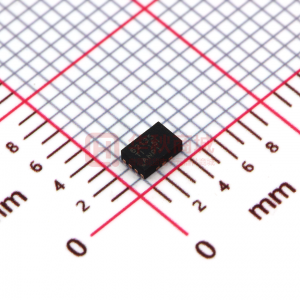

型號：TPS62135RGXR 封裝：VQFN11_3X2MM_EP
品牌：TI 描述：功能類型：降壓型 輸出類型：可調 輸入電壓：3~17V 輸出電壓：0.8~12V 輸出電流(最大值)：4A
金額：￥2.94000
