UCC21225A 采用 LGA 封裝的 4A/6A 2.5kVRMS 隔離式雙通道柵極驅動器

數據： UCC21225A 4-A, 6-A, 2.5-kVRMS Isolated Dual-Channel Gate Driver in LGA 數據表

描述

UCC21225A是一款隔離式雙通道柵極驅動器，采用4-A源和6-A吸收峰值電流，采用5 mm x 5 mm LGA封裝13包。它旨在驅動高達5 MHz的功率晶體管，具有最佳的傳播延遲和脈沖寬度失真。

輸入端通過2.5kV _RMS隔離柵與兩個輸出驅動器隔離，具有100V /ns的最小共模傳輸（CMTI）。兩個次級側驅動器之間的內部功能隔離允許工作電壓高達700-V _DC。

此驅動器可配置為兩個低側，兩個高側或一個具有可編程死區時間（DT）的半橋驅動器。禁用引腳在設置為高電平時同時關閉兩個輸出，并在保持開路或接地時允許正常工作。

器件接受高達25V的VDD電源電壓。寬輸入VCCI范圍為3 V至18 V，使驅動器適合與模擬和數字控制器連接。所有電源引腳均具有欠壓鎖定（UVLO）保護。

憑借所有這些先進功能，UCC21225A可在各種電源應用中實現高功率密度，高效率和穩健性。

特性

通用：雙低側，雙側高側或半橋驅動器
5 x 5 mm，空間 - 節省LGA-13封裝
開關參數：
- 19-ns典型傳播延遲
- 5-ns最大延遲匹配
- 6-ns最大脈沖寬度失真
CMTI大于100 V /ns
4-A峰值源，6 A峰值漏極輸出
TTL和CMOS兼容輸入
3 V至18 V輸入VCCI范圍
高達25 V VDD和5 V UVLO
可編程重疊和死區時間
拒絕短于5 ns的輸入瞬態
電源排序快速禁用
安全相關認證：
- 3535-V _PK根據DIN V VDE V 0884-11進行隔離：2017-01
- 2500-V _RMS根據UL 1577分離1分鐘
- CQC符合GB4943.1-2011（計劃）

所有商標均為其各自所有者的財產。

參數 與其它產品相比?隔離式柵極驅動器

?
Isolation Rating (Vrms)
DIN V VDE V 0884-10 Transient Overvoltage Rating (Vpk)
DIN V VDE V 0884-10 Working Voltage (Vpk)
Number of Channels (#)
Power Switch
Enable/Disable Function
Output VCC/VDD (Max) (V)
Output VCC/VDD (Min) (V)
Input VCC (Min) (V)
Input VCC (Max) (V)
Peak Output Current (A)
Prop Delay (ns)
Prop Delay (Max) (ns)
Operating Temperature Range (C)
Package Group
?

UCC21225A	UCC21220	UCC21222	UCC21520
2500 ? ?	3000 ? ?	3000 ? ?	5700 ? ?
3535 ? ?	4242 ? ?	4242 ? ?	8000 ? ?
792 ? ?	990 ? ?	990 ? ?	2121 ? ?
2 ? ?	2 ? ?	2 ? ?	2 ? ?
MOSFET GaNFET ? ?	MOSFET IGBT GaNFET ? ?	MOSFET IGBT GaNFET ? ?	MOSFET IGBT ? ?
Disable ? ?	DISABLE ? ?	DISABLE ? ?	Disable ? ?
25 ? ?	18 ? ?	18 ? ?	25 ? ?
6.5 ? ?	9.2 ? ?	9.2 ? ?	9.2 ? ?
3 ? ?	3 ? ?	3 ? ?	3 ? ?
18 ? ?	5.5 ? ?	5.5 ? ?	18 ? ?
6 ? ?	6 ? ?	6 ? ?	6 ? ?
19 ? ?	28 ? ?	28 ? ?	19 ? ?
30 ? ?	40 ? ?	40 ? ?	30 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
VLGA ? ?	SOIC ? ?	SOIC ? ?	SOIC ? ?

技術文檔

數據手冊（1）

UCC21225A 4-A, 6-A, 2.5-kVRMS Isolated Dual-Channel Gate Driver in LGA 數據表

元器件購買 UCC21225A 相關庫存

隔離式柵極驅動器

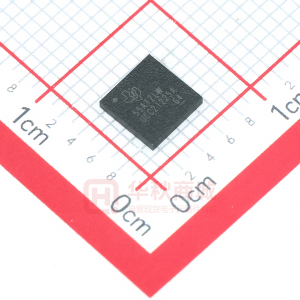

型號：UCC21225ANPLR 封裝：VLGA-13(5x5)
