關于通過FPGA中VHDL語言實現ALU的功能設計詳解

目前許多FPGA的邏輯資源（LE）都已超過1萬門，使得片上可編程系統SOPC已經成為可能。算術邏輯單元ALU應用廣泛，是片上可編程系統不可或缺的一部分。利用VHDL語言在FPGA芯片上設計ALU的研究較少，文中選用FPGA來設計32位算術邏輯單元ALU，通過VHDL語言實現ALU的功能。

1 電路總體設計思想

算術邏輯單元ALU采用模塊化設計，可以完成32位有符號數和無符號數的加減乘除，還可以實現9種邏輯運算、6種移位操作以及高低字節內容互換等操作。

總體設計圖，如圖1所示。當you_wu=1時實現有符號數加減乘除運算，否則為無符號數運算。進行有符號數加減運算時c為符號位，無符號數加減運算時c表示進位或借位。加減法運算和邏輯運算結果存于y1。乘運算時，y1放高32位，y2放低32位。除法運算時y1放商，y2放余數。a，b表示兩路32位輸入數據。

2 主要模塊功能分析

算術邏輯單元ALU包含5個模塊：控制模塊、邏輯模塊、加減法模塊、乘法模塊和除法模塊?？刂颇K比較簡單，即1個2線～4線譯碼器，完成其他模塊的控制與選擇。當ctr=00時完成邏輯運算，ctr=01時完成加減法運算，ctr=10時完成乘法運算，ctr=11時完成除法運算。

2．1 邏輯運算模塊

本模塊實現與、或、非、與非、或非、異或、同或、邏輯左移、邏輯右移、算術左移、算術右移、邏輯循環左移、邏輯循環右移以及高低半字（16位）分別取反和高低字內容互換等操作。用1個case語句即可實現上述全部功能。

2．2 加減法模塊

加減法模塊可根據需要完成32位有符號數和無符號數的加減運算，在程序開始時先判斷所要進行的運算有無符號數，對于有符號數，用符號位將兩組數擴展為33位二進制數，否則用0擴展為33位二進制數，其中減法運算采用補碼實現，所以整個程序只有加法運算。程序只占用68個邏輯資源（LE），非常節省資源，而且速度很快，是一種優化設計。仿真圖如圖2所示。

關于通過FPGA中VHDL語言實現ALU的功能設計詳解

2．3 乘法模塊

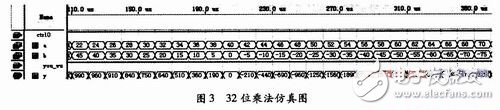

比較好的帶符號數的乘法是布斯（Booth）算法。但是本模塊既要實現有符號數運算，也要實現無符號數運算，用Booth算法反而復雜。綜合考慮邏輯資源的使用和速度兩個方面的因素，本設計采用下面的算法：不管是有符號數還是無符號數乘法，都轉換成無符號數相乘，最后根據需要對計算結果進行轉換。如果是無符號數相乘，乘積不作變化。如果是有符號數相乘，只有兩位乘數符號不一樣時才對乘的結果做處理，否則結果不變。乘積處理的方法是將乘積取反加1。假設乘數是32位數a，b，乘法主要通過移位和加法組成，設a=a31，a30…a0，如果ai=1則b向左移i位且右邊添i個0，否則b不作變化，a中有多少個1就要進行多少次移位操作，最后將所有移位值相加既得a×b的值。乘法的仿真圖如圖3所示。仿真結果表示設計完全正確。32位有符號和無符號數乘法模塊占用邏輯資源不到800 LE，且由于各種移位并發進行，故速度較快。

關于通過FPGA中VHDL語言實現ALU的功能設計詳解

2．4 除法模塊

目前運用VHDL進行乘法運算的研究較多，而除法只有少數學者研究。文中綜合考慮速度和資源的占用，采取下列算法實現：對于32位無符號被除數a，先將a轉換成高32位是0低32位是a的數temp_a。在每個周期開始時temp_a向左移動一位，最后一位補0，然后判斷temp_a的高32位是否≥除數b，如是則temp_a的高32位減去b并且低32位加1，得到的新值仍賦給temp_a。如不是直接進入下一步。上面的移位、比較、減法要進行32次，經過32個周期后，運算結束，所得到的temp_a的高32位為余數，低32位為商。

對于32位有符號數的除法，采用的算法是將被除數與除數均變成無符號的32位數，緊接著的計算過程與無符號數除法一樣，只是需要判斷商和余數是正數還是負數。令，如果d=0則被除數與除數同為正數或者負數，最終商為正數。如果d=1說明被除數與除數符號相反，最終商為負數。被除數是負數時余數為負，否則為正。最后根據d的值對商作處理；如果d=0商不需任何處理，如果d=1則將商取反加1才是正確的結果。余數的調整則根據被除數的符號位進行。

關于通過FPGA中VHDL語言實現ALU的功能設計詳解
