光纖通信以其通信容量大、保密性強、重量輕等優點，已成為未來通信的主要手段，且隨著 WDM 技術在光通信中的應用，進一步增大了通信容量。由于在一個光通信窗口內同時傳輸多個波長的光信號，且每路光均承載一定的信息量。因此，對激光光源波長調制精度及穩定性要求很高。

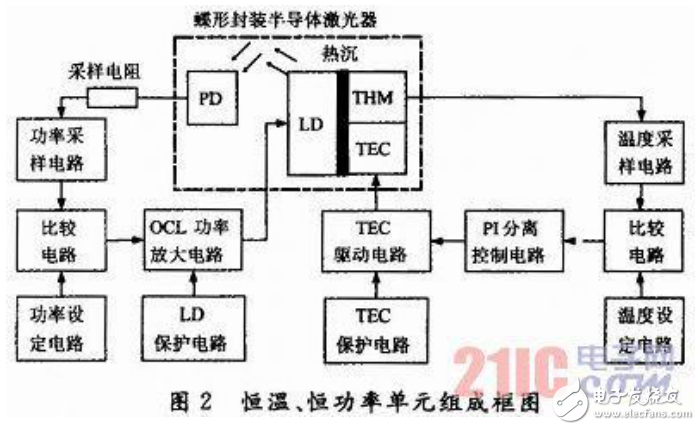

恒溫、恒功率單元組成框圖如圖 2 所示，各單元又分為設定、采樣和驅動電路，共同作用于蝶形封裝的半導體激光器。其中熱沉一側的 LD 和光電接收器（PD），組成功率回路；另一側的熱敏電阻（THM）和熱電制冷器（TEC）組成溫度回路。事先通過標定溫度-電壓和功率-電壓的對應關系，由上位機發送設定值，經 D/A 電路以電壓形式輸出到比較電路的一端，同時 THM 提取 LD 溫度信息，PD 串聯的采樣電阻提取 LD 功率信息輸出到比較電路的另一端，TEC 和 OCL 功率放大電路分別根據設定值和實際值的偏差信號動態調節 LD 的溫度和功率，使其與設定值無限逼近。另外在恒溫控制中引入 PI 分離電路解決了溫度-波長調制速度慢，且其穩定性也得到了保證。
