關于DS18B20芯片的中文資料，是外文資料的翻譯
DS18B20是常用的數字溫度傳感器，具有體積小，硬件開銷低，抗干擾能力強，精度高的特點。DS18B20數字溫度傳感器接線方便，封裝成后可應用于多種場合。

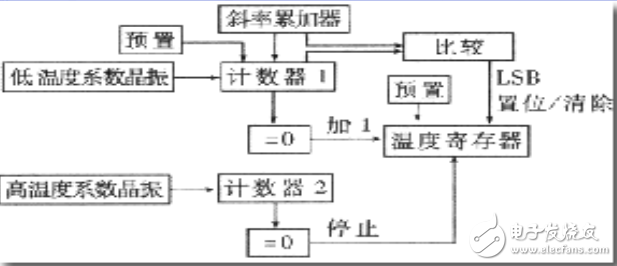

圖中低溫度系數晶振的振蕩頻率受溫度影響很小，用于產生固定頻率的脈沖信號送給計數器1。高溫度系數晶振隨溫度變化其振蕩率明顯改變，所產生的信號作為計數器2的脈沖輸入。
計數器1和溫度寄存器被預置在－55℃所對應的一個基數值。計數器1對低溫度系數晶振產生的脈沖信號進行減法計數，當計數器1的預置值減到0時，溫度寄存器的值將加1，計數器1的預置將重新被裝入，計數器1重新開始對低溫度系數晶振產生的脈沖信號進行計數，如此循環直到計數器2計數到0時，停止溫度寄存器值的累加，此時溫度寄存器中的數值即為所測溫度。圖3中的斜率累加器用于補償和修正測溫過程中的非線性，其輸出用于修正計數器1的預置值。
