發視頻資料介紹
用于pcb圖的制作
內容
XC7160原理圖設計
XC7160Layout設計
目的
能夠進行原理圖設計
客戶PCB的Layout檢查及建議
XC7160系列芯片硬件接口
N路電源和地
一路時鐘輸入，一路輸出
N多GPIO和一條reset接口，一條Test mode接口。
GPIO可配置電平輸出
可配置Uart和SPI
兩路 I2C master 一路I2C slave
最高支持Fast-Mode
兩路MIPI RX 一路MIPI TX
4 lane
最高速度 1.2G/bps

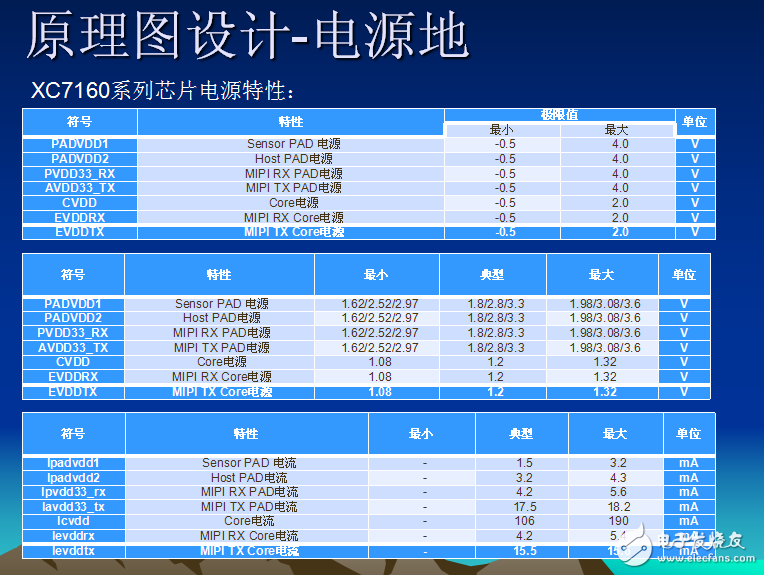

原理圖設計-電源地
PADVDD1和PVDD33_RX為ISP與sensor端的PAD接口電壓，需與sensor的PAD保持一致。
PADVDD2和AVDD33_TX為ISP與HOST端的PAD接口電壓，需與HOST的PAD保持一致。
CVDD， EVDDRX和EVDDTX為芯片數字部分電壓，與工藝有關，目前采用的工藝要求電壓為1.2V。
每路電壓都有各自的地，XC7160系列芯片所有的地可以都連在一起。
設計：在設計時，最好設計為HOST ISP SENSOR的PAD電源一致， PADVDD1和PVDD33_RX， PADVDD2和AVDD33_TX可以使用一路電源。如果不一致，
PADVDD1和PVDD33_RX使用一組電源， PADVDD2和AVDD33_TX可以使用一路電源。
CVDD， EVDDRX和EVDDTX可以使用一組電源。
6. 確保每路電源的功率滿足該路電源的功耗要求。
