1 概 述
　　隨著大規模集成電路水平的發展，以數字信號處理器（Digital Signal Process，DSP）為基礎的實時數字信號處理技術正在迅速發展，現已廣泛應用于圖像處理技術、語聲處理、智能化儀表、生物醫學與工程、通信、自動控制等領域。由Analog Device公司生產的ADSP是應用非常廣泛的一類DSP，其典型產品有定點的ADSP2181和浮點的ADSP21060。在許多實際系統中，需要采用多片DSP級聯的方式進行處理。因此，ADSP2181經常經級聯后用在實際系統中，我們?cè)O(shè)計了基于ISA總線的通用多DSP目標系統，這種系統可以用于早期研發及各種算法的硬件平臺，他對縮短實際系統開發周期、項目預研等都有重要意義和應用價值。
　　2 通用多DSP 目標系統的構成

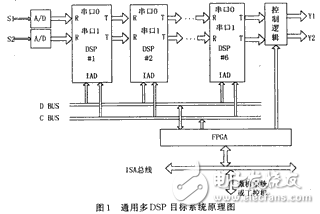

　　通用多DSP 目標系統的構成由6片ADSP2181、2片A/D變換器以及實現邏輯功能的FPGA組成，其原理框圖如圖1所示。
　　
　?。?）處理系統
　　整個處理系統由6片DSP構成，他完成對2路模擬信號的采集和數據處理。本系統采用的是Analog Device公司較為典型的定點DSP系列ADSP2181，相鄰2片DSP之間的串口數據的發送與接收、幀同步信號的發送與接收分別對應相連，數據的傳輸采用自動緩沖的方式。
　?。?）系統輸入
　　系統輸入的模擬信號由2路精度為12b的串行A／D變換器完成，采樣率最高達400kS／s，輸入模擬量為單極性（0～2．5V）信號。模擬信號經A／D變換器后以串行方式送入第1片DSP。
　　（3）時序控制
　　系統時序控制由FPGA（Field Programmable Gate Array，現場可編程門陣列）實現，系統采用Altera公司的FPGA芯片EPFl0K10，其實現的主要功能有：
　?、佼a(chǎn)生ISA總線對各片DSP訪問的地址譯碼與控制；
　?、诋a(chǎn)生通過IDMA端口訪問DSP所需的控制信號IAL，IWR， IRD和IS；
　　③產生各個DSP的復位信號；
　?、墚a(chǎn)生滿足A／D轉換器時序要求的控制信號CLK（串口時鐘）和CONV（轉換控制）。
　　另外，F(xiàn)PGA還完成了DSP與ISA總線之間數據傳輸所需的控制時序，有效地保證了數據傳輸?shù)目煽啃浴?br /> 　　3 通用多DSP目標系統的硬件設計
　?。?）目標系統的地址分配與實現

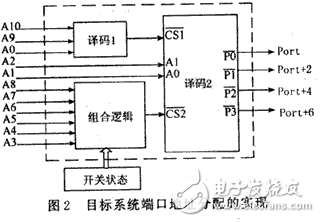

　　每塊DSP目標板只占用一組端口地址，每組地址共4個：數據端口、地址端口、復位端口和控制端口。組起始地址通過4b跳線開關加以選擇，設開關值為n，則板卡起始地址為360-4×n（記作port），其他3個端口地址分別為port+2，port+4，port+6。在FPGA中采用如圖2所示的邏輯，實現了目標系統板端口地址的動態分配。
　　
　　數據端口port 用于實現對DSP內部存儲器的讀寫操作，完成DSP與上位機之間的數據傳輸。
　　地址端口port+2 用于提供對DSP進行讀寫操作時DSP內部程序存儲區（PM）或數據存儲區（DM）的起始地址。
　　復位端口port+4 用于對DSP進行復位操作，實現對DSP的軟復位。
　　控制端口port+6 用于選擇要操作的DSP。
