磁懸浮牽引逆變器設計
磁懸浮列車利用電磁吸力或電動斥力將列車懸浮在軌道上方a 由直線電機提供平行于軌道的牽引力驅動車輛運動O考慮到實際需要和經濟因素a我國的中低速磁懸浮列車通常通過車載逆變器控制短定子感應直線電機的運行O 實現列車的牽引和較高速工況下的電氣制動a可靠的牽引控制系統是列車安全運行的關鍵O 磁 懸 浮 列 車 牽 引 控 制 系 統 由 掛 在 列 車 通 信 網 絡 （ TCN） 上的多微機系統實現a包括機車控制級~傳動控制級和連接兩者的車輛總線O 本文著重介紹作為傳動級控制系統的牽引變頻器控制單元的設計O

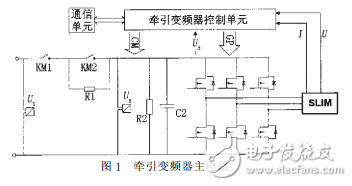

1 牽引變頻器控制單元功能牽引變頻器控制單元實現對短初級型直線感應電動機的閉環調速控制a提供合適的牽引力和速度O 圖 1 是牽引變頻器的主電路a 它不僅包括控制直線感應電動機的逆變電路a 還有保護逆變器主電路的接觸器等部件a當變頻器發生故障時a由牽引變頻器控制單元判斷故障a發出保護命令a保障逆變器的安全O
