8255A芯片介紹(免費)
8255A是一種可編程的I/O接口芯片，可以與MCS-51系統單片機以及外設直接相連，廣泛用作外部并行I/O擴展接口。
1、 8255A的內部結構
8255A內部由PA、PB、PC三個8位可編程雙向I/O口，A組控制器和B組控制器，數據緩沖器及讀寫控制邏輯四部分電路組成。

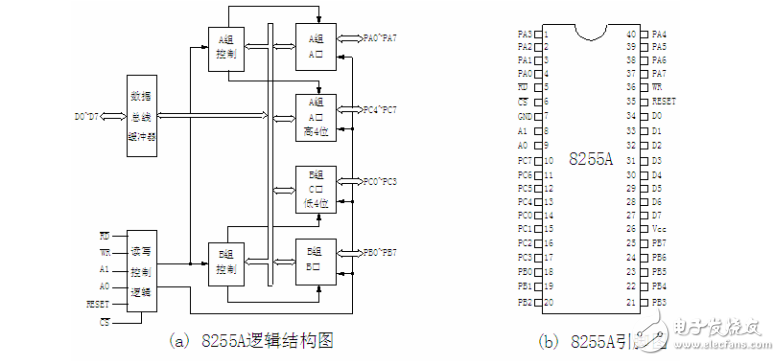

8255A結構框圖和引腳圖
2、 8255A的引腳功能
數據總線（8條）：D0~D7，用于傳送CPU和8255A間的數據、命令和狀態字。
控制總線（6條）：
RESET：復位線，高電平有效。
/CS：片選線，低電平有效。
/RD、/WR：/RD為讀命令線，/WR為寫命令線，皆為低電平有效。
A0、A1：地址輸入線：用于選中PA、PB、PC口和控制寄存器中哪一個工作。
并行I/O總線（24條） ：用于和外設相連，共分三組
