大多數單片放大器不能提供超過幾個百毫瓦的輸出功率。標準的IC處理技術設備的供應水平在36V，限制有效輸出擺幅。此外，提供電流以外幾十毫安需要大的輸出晶體管導致不希望的IC功耗。
然而，許多應用程序需要更大的輸出功率比大多數單片放大器將交付。當電壓或電流增益（或兩者）是必要的，一個單獨的輸出階段是必要的。功率增益階段，有時稱為“助推器”，通常放置在單片放大器的反饋回路，保持IC的低漂移和穩定增益特性。
因為輸出階段駐留在放大器的反饋路徑，環路穩定是一個關注。輸出級增益和良好的動態，必須考慮AC特性業績要實現。整體電路相移，頻率響應和動態負載處理能力設計電源時不能忽視的問題單片放大器的增益級。輸出級附加增益和相移會導致交流響應不良或完全振蕩。明智的頻率應用補償方法需要良好的效果（見箱形截面，“振蕩問題”。
在輸出級中使用的電路類型隨應用程序，可以相當多樣化。目前，升壓是常見的要求，雖然兩者往往同時需要。電壓增益級通常與高壓電源的需要相關聯供應，但產出階段天生產生這樣的高電壓是一種選擇。

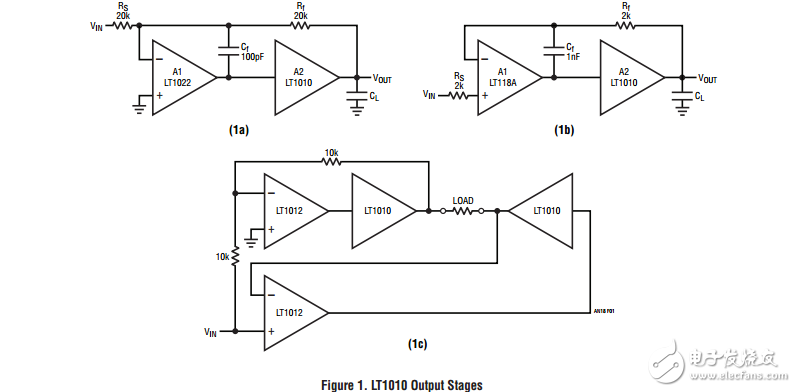

一個簡單，容易使用的電流助推器是一個好地方開始研究功率增益階段。
