14 位 LTC?2351-14 是一款 1.5Msps、低功率 SAR 型 ADC，具有 6 個同時采樣差分輸入通道。它采用單 3V 工作電源，并具有 6 個獨立的采樣及保持放大器 （S/HA） 和一個 ADC。這款具多個 S/HA 的單 ADC 實現了卓越的通道間範圍匹配 （1mV） 和通道至通道時滯（200ps）。
通用的 LTC2351-14 非常適合于工業監控應用，例如：叁相電力線監控（用于確保輸入電壓符合性）、便攜式電力線儀表、功率因數校正、電動機控制和數據采集。這些應用可以采用電池來供電，而 LTC2351-14 的低功率和小外形尺寸正是這種場合所期望的。其功耗僅為 16.5mW，因而延長了電池的使用壽命。叁線式串行接口意味著引腳數目將比采用并聯輸出器件時有所減少，從而使得LTC2351-14能夠采用32引腳、5mm x 5mm QFN封裝。
電力線監控應用

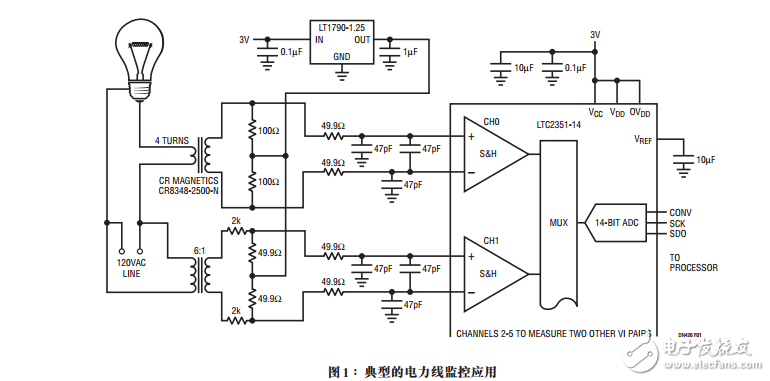

圖1示出了一種典型的電力線監控應用。電流由一個 CR Magnetics CR8348-2500-N 電流互感器來檢測。一個 LT1790-1.25 給該互感器的輸出施加了大小為 LTC2351-14 輸入範圍中間值的偏壓，從而為輸入提供了最大的擺幅。一個 6 ： 1 變壓器和 41 ： 1 衰減器用于調節輸入電壓，并對變壓器的輸出施加了相似的偏壓。
