描述

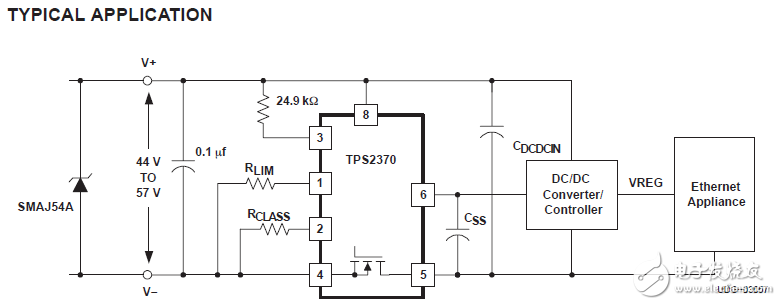

作為電源供應器之間的接口設備（PSE）和動力裝置（PD）tps2370完成所有檢測，分類，突電流限制和開關FET控制是與IEEE 802.3af符合必要的標準。一個內部的0.3ΩFET提供最電力輸送。作為一個額外的功能，這tps2370與dc到dc的啟用/軟啟動信號的接口轉換器，省去了準確的需要UVLO的直流到直流轉換器。
在低輸入電壓（1.8 V至10 V），該tps2370繪制小于12微米A，允許精確地檢測外部24.9-kΩ發現電阻。在輸入電在15 V和20伏之間，一個外部電阻設置在分類模式期間要繪制的當前級別。tps2370與電流以及電壓兼容分類測量方案。以上20-V輸入，分類電流切斷，減少。內部功耗。
tps2370驅動器內部的低側FET功率通路返回側的控制。內部當輸入電壓達到40 V時，F(xiàn)ET被打開。以上。當輸入電壓降低時，場效應管直到輸入電壓降到30伏以下為止。
