摘要
本應用報告描述了tps330x–XX電源電壓監控器（SVS）家庭設備。該報告給出了發電機復位一個總體的介紹，其次對技術參數的概述和tps330x特色。每個特征分別進行了論述。測量可以很容易理解操作SVS的原則。增加系統可靠性的典型應用，例如監視雙電壓dsp，包括在內。還討論了布局和設計問題。
介紹
數字系統在開機后必須進入一定的初始狀態。數字信號處理器（DSP）和微處理器應用程序為此提供一個復位輸入。

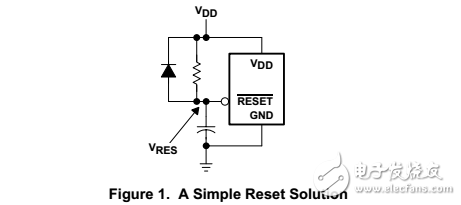

在圖1所示的簡單應用程序中，RC網絡連接到復位輸入，以提供必要的復位脈沖。接通電源后，該電路將邏輯輸入電平保持在低電平，邏輯電平由電容和電阻值決定。這個延遲時間，要求系統完成初始化，使電源變得穩定。
然而，這個RC網絡有一些缺點。在簡單地減少電源電壓的情況下，它不能正常工作。它不識別尖峰，因為復位輸入的電壓不會隨著電容器的電源電壓的降低而減少。因此，故障是可能的。只有當VDD減小超過0.7 V時，電容才能迅速通過二極管放電，VDD的小幅度下降會破壞存儲器和內部寄存器的內容而不激活復位電路。
在VDD的一個小的減少可以破壞內存和內部寄存器的內容，以及導致軟件故障，這可能陷入無限的軟件循環狀態，而無需激活復位電路。
