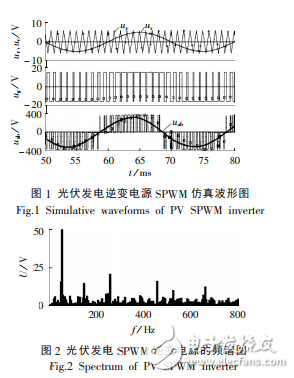

光伏發電三相 SPMW 逆變電源諧波分析圖 1 為光伏發電逆變電源 SPWM 仿真波形，ur 為調制波，uc 為三角波載波，ur 和 uc 比較得 到 開 關管觸發波形 ug，根據面積等效原理可得出線電壓 uab。由圖 2 的頻譜分析結果可知，3～13 次奇數諧波含量成分較多，實際的光伏系統中各次諧波都存在，有些諧波成分含量較低。 在工程應用中，由于采樣時

刻的誤差以及開關管死區時間的影響，諧波還更加嚴重。 上述諧波成分中，其他高次諧波可以很容易地由主電路的 LC 濾波電路濾除，但是 3 ~ 20 次左右的諧波要用專用的濾波電路進行濾波。

　　無源濾波器設計傳統的無源濾波器很難同時抑制一定頻率帶寬的諧波。 在太陽能發電 SPWM 逆變電源系統中，3 ～ 20 次諧波含量較大，其他高次諧波成分能量少，并且高次諧波成分可以通過主電路的 LC 濾波器進行抑制，不會影響系統的正常工作。 本文針對光伏發電系統逆變器的工作特點，設計出一種新型的三角 形 - 串并聯無源濾波器裝置，如圖 3 所示。 該濾波器電容采用三角形接法，這樣既能減小電容的電容值和耐壓，還能很好地抑制 3 次倍的諧波。 它能在一個頻率段提供一個低阻抗，從而濾掉該頻率段的諧波，而不需要在每一個諧波諧振點都用一個濾波器裝置。 因此，圖 3 所示的濾波器降低了成本，容易實現。

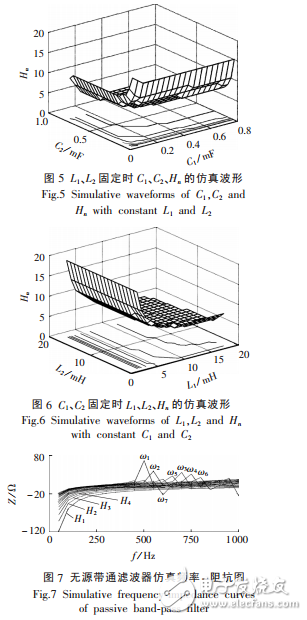

　　仿真結果
