在 UPS 中使用的功率器件有雙極型功率晶體管、功率 MOSFET、可控硅和 IGBT，IGBT 既有功率 MOSFET 易于驅動、控制簡單、開關頻率高的優點，又有功率晶體管的導通電壓低，通態電流大的優點、使用 IGBT 成為 UPS 功率設計的首選，只有對 IGBT 的特性充分了解和對電路進行可靠性設計，才能發揮 IGBT 的優點。本文介紹 UPS 中的 IGBT 的應用情況和使用中的注意事項。

　IGBT 在 UPS 中的應用情況

　　絕緣柵雙極型晶體管 IGBT 是一種 MOSFET 與雙極晶體管復合的器件。它既有功率 MOSFET 易于驅動、控制簡單、開關頻率高的優點，又有功率晶體管的導通電壓低，通態電流大，損耗小的顯著優點。據東芝公司資料，1200V/100A 的IGBT 的導通電阻是同一耐壓規格的功率 MOSFET 的 1/10，而開關時間是同規格GTR 的 1/10。由于這些優點，IGBT 廣泛應用于不間斷電源系統（UPS）的設計中。這種使用 IGBT 的在線式 UPS 具有效率高，抗沖擊能力強、可靠性高的顯著優點。

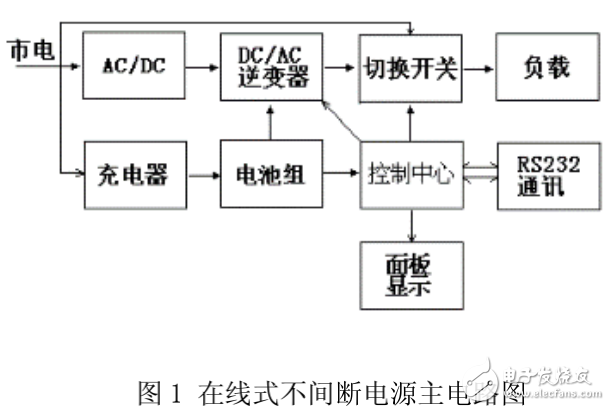

　　圖 1 為在線式 UPS 的主電路，在線式 UPS 電源具有獨立的旁路開關、AC/DC

　　整流器、充電器、DC/AC 逆變器等系統，工作原理是：市電正常時 AC/DC 整流器將交流電整流成直流電，同時對蓄電池進行充電，再經 DC/AC 逆變器將直流電逆變?yōu)闃?biāo)準正弦波交流電，市電異常時，電池對逆變器供電，在 UPS 發生故障時將輸出轉為旁路供電。在線式ＵＰＳ輸出的電壓和頻率最為穩定，能為用戶提供真正高質量的正弦波電源。
