分析變頻節能設備中的諧波隱患

2755807 2017-11-15 | rar | 0.4 MB | 次下載 | 1積分

資料介紹

隨著節能減排觀念的普及，變頻器被廣泛應用在工業生產、民用設備等領域，就連家中的空調、冰箱等電器也貼有節能標簽。但在這片席卷全球的“節能”風暴下，卻隱藏著會影響到電能質量的諧波隱患，本文將就此為大家進行介紹并提供測量解決方法。
　　變頻器的節能原理
　　變頻器可將固定頻率的交流電變換為頻率連續可調的交流電，通過控制輸出電壓的頻率，實現對電機（或其他負載）的調速。這樣就能根據拖動負載的大小來控制電機轉速快慢，做到“物有所用”，達到節省能耗，保護電機的目的。
　　諧波產生的源頭：整流電路與PWM調制電路
　　那么諧波隱患是如何生成的呢？這是由變頻器的電路特性決定的。變頻器內部主電路可分為三部分：整流電路、直流母線、逆變電路。
　　分析變頻節能設備中的諧波隱患

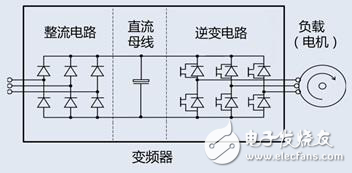

　　圖 1.2 變頻器內部結構
　　變頻器輸入端的整流電路屬于非線性負載，會將輸入的正弦電流信號整形成脈沖波（如圖 1 3），并產生大量諧波分量反饋給電網，影響電網供電設備的正常運作。
　　分析變頻節能設備中的諧波隱患

　　圖 1 3 變頻器輸入輸出波形

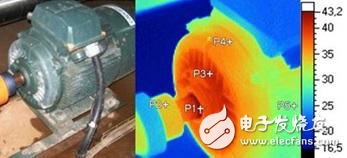

　　變頻器輸出端為逆變電路，對整流后的直流信號進行PWM脈沖調制，輸出頻率可調的PWM波（如圖 1 3）。由于PWM信號是由許多高頻脈沖信號組成，含有豐富的高次諧波，嚴重的話會導致輸出設備運行噪音增大、設備發熱，甚至造成設備損壞，因此必須對其進行測量與治理。
　　分析變頻節能設備中的諧波隱患
