文中提出了一種帶功率因數校正的LED日光燈驅動電源，該電源具有電路簡單、可靠的優點，實測數據表明，在較寬電壓范圍內，驅動電源工作穩定，其具有較高功率因數．LED照明由于具有環保、壽命長、高可靠性等特點，正在發展成為實施綠色節能照明T程中最具有前途的第4代光源。由LED的電學特性可知，LED在正向?qū)ê?，流過LED的電流及其兩端電壓對LED能否正常T作起著關鍵性的作用。所以，設計合理的驅動電源對于LED照明燈就顯得十分重要。

　　Energy Star標準規定：商業照明的供電設備的功率因數不得低于0.9。兇此LED的供電電源除了能滿足上述LED特性要求，還應有功率兇數校正（PFC）功能。文中針對近年來迅速發展的LED照明驅動電路的應用，提出一種帶功率因數校正的LED日光燈驅動電源。

　　電路原理

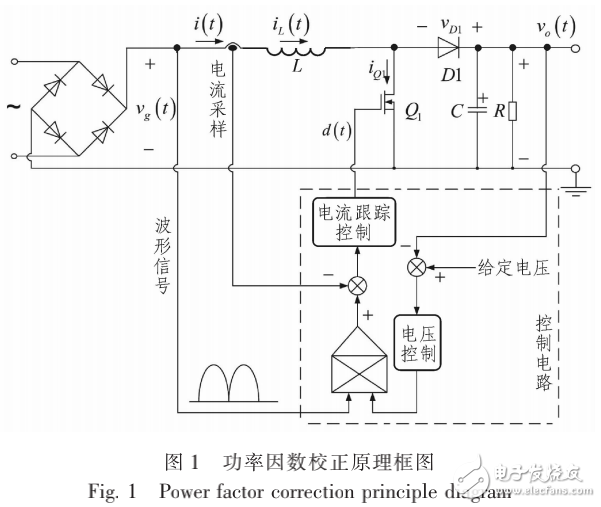

　　圖l為功率兇數校正原理框網（虛框內為控制電路），主電路為Boost升壓電路，并由控制電路實現雙閉環控制：外環電壓控制環實現穩定輸出電壓：內環電流環實現輸入電流i（t）跟蹤輸入電壓”。（t）波形，其中i（t）=iL（t）。

　　對于Boost電路，只要輸入電壓低于輸出電壓，電感的電流就完全受開關的控制。以下結舍圖2電感電流受控的特點進行說明。
