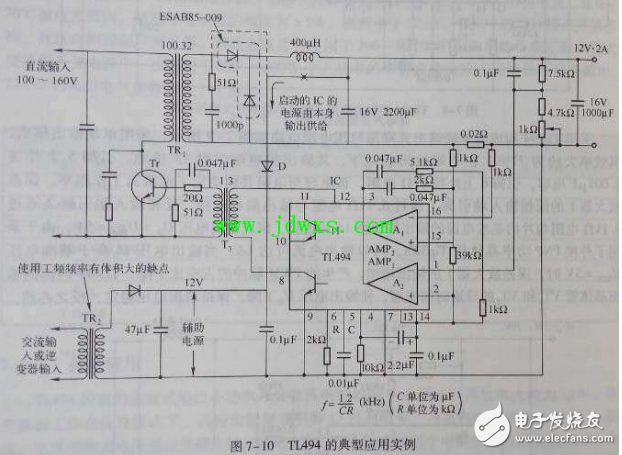

? ? 12V2A開關電源（TL494）典型應用電路圖紙分享， TL494的典型應用電路實例如圖7-10所示（12V2A開關電源），在這個電路中，充分利用了TL494內部的兩個放大器與基準電壓，其中誤差放大器A1用做恒流過流保護放大器，誤差放大器A2用做恒壓電路反饋放大器。然而，TL494本身需要輔助電源，因此需要將市電或逆變器的輸出電壓經輔助電源變壓器TR2變壓后，
再經整流管整流、電容濾波為平滑的直流電壓，然后作為輔助電源連接到TL494的引腳12上。若變壓器TR2的輸出電壓經整流后的直流最大電壓低于電源輸出電壓，電源啟動工后，電流經二極管VD給TL494供電，因此，將變壓器TR2設計為短時間承受額定功率即可。如果輸出電壓較低，可將二極管VD接到變壓器TR1的適當位置，如圖中虛線所示，保持TL494有適當電壓。變壓器TR2是高頻變壓器，由自激式直流—交流逆變器驅動。
