LME49830 EF125WT1放大器的印刷電路板模塊展示了美國國家半導體公司生產的LME極高保真功率放大器輸入級集成電路（驅動器）系列產品。LME49830是全互補雙極型工藝生產的，具有56 mA（典型值）的輸出電流、200V工作電壓范圍，為音頻應用優化的輸入級集成電路。以56 mA的驅動電流，該器件可驅動多種大功率管，從而獲得高輸出功率。

　　LME49830的低噪聲和極低失真的性能，結合用戶可調整的補償方案能得到精密可控的、高動態的音頻試聽體驗。用戶可調的補償使高頻失真最小，并得到優化的壓擺率和功率帶寬。集成電路的高性能水準、特性以及用戶定制，使驅動器成為一個高可靠性、獨特的高功率放大器的輸入級解決方案。

　　盡管放大器模塊提供了一個方便性能驗證的方案，但它也能在所需的測試環境里驗證方案的音響性能。為驗證音響性能，目前的解決方案已在一個專門的音響室內經過試聽評估。

　　概述

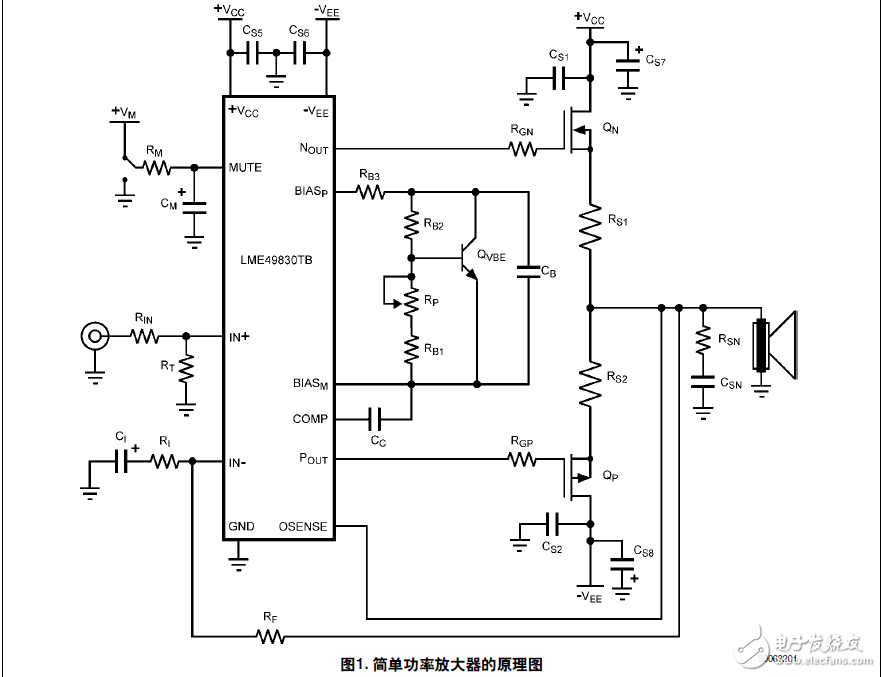

　　若結合恰當設計的高電流輸出級，并具備適當?shù)臒峁芾砉δ?，LME49830集成電路可支持超過1kW水平的輸出功率。圖1顯示了使用LME49830的一個典型功率放大器的簡單原理圖。通過提供一個高可靠的、有穩定表現的低失真輸入級，LME49830簡化了功率放大器設計。外加一個輸出級以及一個簡單的直流偏置電路，最終構成一個極高保真的功率放大器。起初LME49830是為采用MOS場效應管的輸出級而設計的，但也可用于采用其它器件的輸出級。其結果是，對于直流偏置電壓在16V范圍內的輸出級，LME49830幾乎可以和任何所需的MOS場效應管一起使用。
