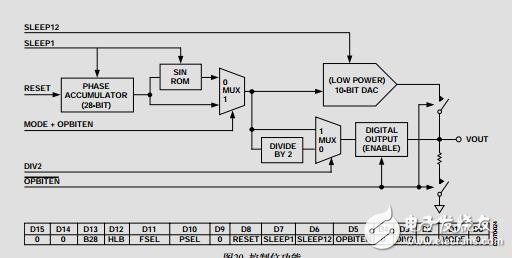

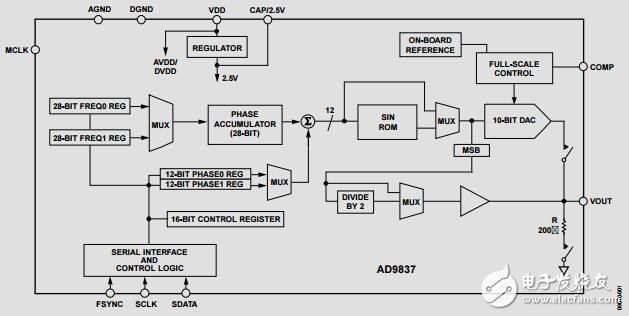

波形發生器是可數字調頻調幅的數字信號發生器。
數字信號發生器摘要：本文利用AT89S51產生一個可調頻和調幅的方波信號，通過此信號來產生三角波，鋸齒波，和正弦波。同時此電路配備了動態輸入和顯示單元?？梢院芎玫娜藱C對話。
將邏輯探勾接在J3插槽上，波形發生器通過J3可以輸出8路自定義數字波形，每路可以單獨加在用戶板的任何輸入端。波形發生器可以選擇不同的時間基數，做為定義波形的最短間。E2000/L可產生最短時基為50ns.可自定義波形長度為 時基x 32767。波形發生器可自動返回， 循環產生波形。輸入下列串口接收程序，選擇波形發生器窗口，打開設置對話框。按如下設置：基準頻率：設為1MHz（1us）， 波形長度：設為32m 打開”串口定義”對話框，波特率選擇2400BPS。8個數據位，無校驗位，1個停止位 在J3.0信號欄內填寫 ”h3m r85 h”，意為先保持3毫秒高電平，主要用來等待 程序初始化， 然后送出串行信號， 數據為55H， 再保持高電平 在J3.1信號欄內填寫 ”（H100u L200u）”，意為產生一個高100us，低200us的時鐘（本例不使用該信號，只是表明波形發生器可定義各種波形） 將邏輯探勾插在J3處，并將紅色探勾接在CPU的第十腳（RXD）在第十行設置斷點，全速執行。
