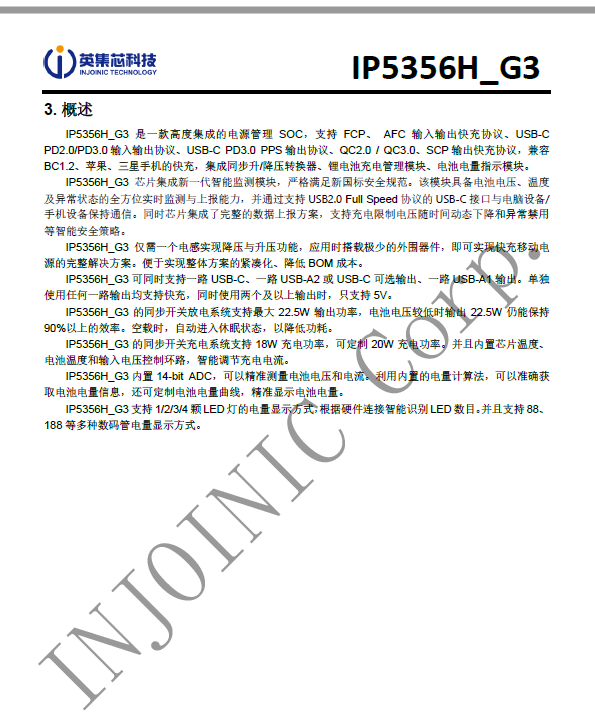

IP5356H_G3 是一款高度集成的電源管理 SOC，支持 FCP、 AFC 輸入輸出快充協議、USB-C PD2.0/PD3.0 輸入輸出協議、USB-C PD3.0 PPS 輸出協議、QC2.0 / QC3.0、SCP 輸出快充協議，兼容BC1.2、蘋果、三星手機的快充，集成同步升/降壓轉換器、鋰電池充電管理模塊、電池電量指示模塊。

IP5356H_G3 芯片集成新一代智能監測模塊，嚴格滿足新國標安全規范。該模塊具備電池電壓、溫度及異常狀態的全方位實時監測與上報能力，并通過支持 USB2.0 Full Speed 協議的 USB-C 接口與電腦設備/手機設備保持通信。同時芯片集成了完整的數據上報方案，支持充電限制電壓隨時間動態下降和異常禁用等智能安全策略。

IP5356H_G3 僅需一個電感實現降壓與升壓功能，應用時搭載極少的外圍器件，即可實現快充移動電源的完整解決方案。便于實現整體方案的緊湊化、降低 BOM 成本。

IP5356H_G3 可同時支持一路 USB-C、一路 USB-A2 或 USB-C 可選輸出、一路 USB-A1 輸出。單獨使用任何一路輸出均支持快充，同時使用兩個及以上輸出時，只支持 5V。IP5356H_G3 的同步開關放電系統支持最大 22.5W 輸出功率，電池電壓較低時輸出 22.5W 仍能保持90%以上的效率?？蛰d時，自動進入休眠狀態，以降低功耗。IP5356H_G3 的同步開關充電系統支持 18W 充電功率，可定制 20W 充電功率。并且內置芯片溫度、電池溫度和輸入電壓控制環路，智能調節充電電流。

IP5356H_G3 內置 14-bit ADC，可以精準測量電池電壓和電流。利用內置的電量計算法，可以準確獲取電池電量信息，還可定制電池電量曲線，精準顯示電池電量。

IP5356H_G3 支持 1/2/3/4 顆 LED 燈的電量顯示方式，根據硬件連接智能識別 LED 數目。并且支持 88、 188 等多種數碼管電量顯示方式。

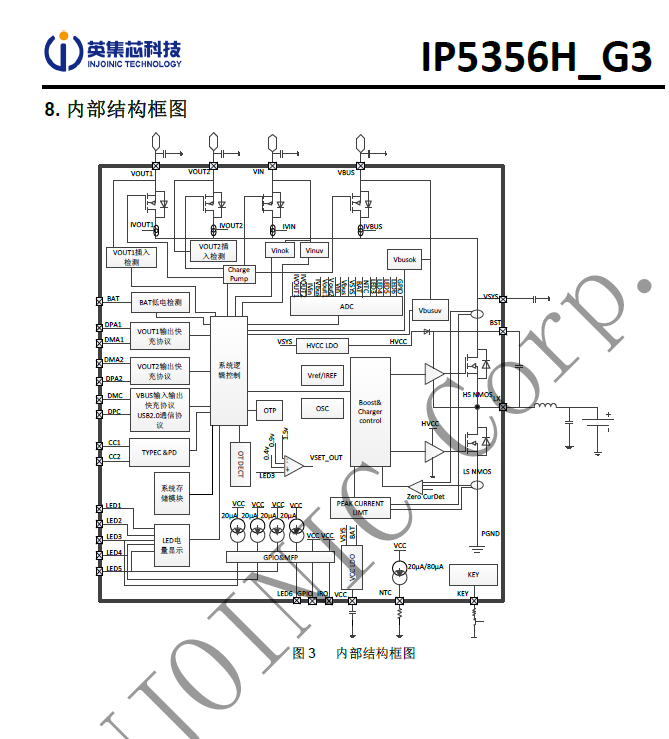

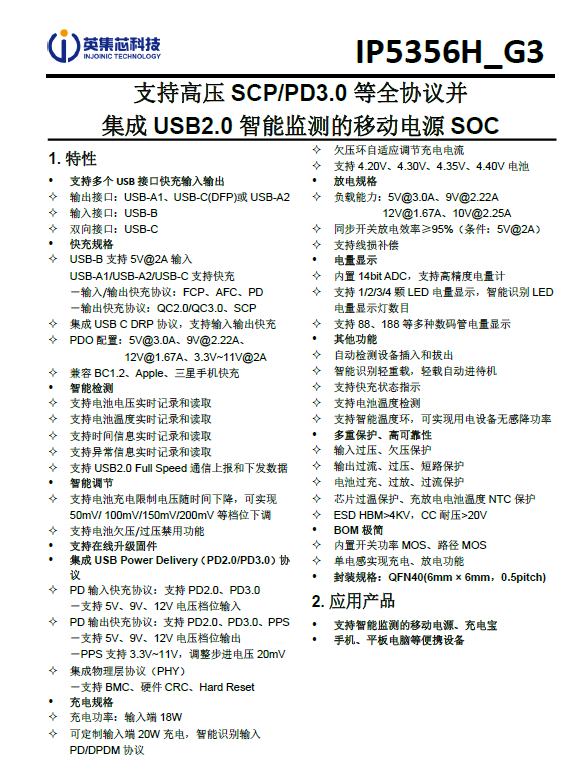

特性

支持多個 USB 接口快充輸入輸出

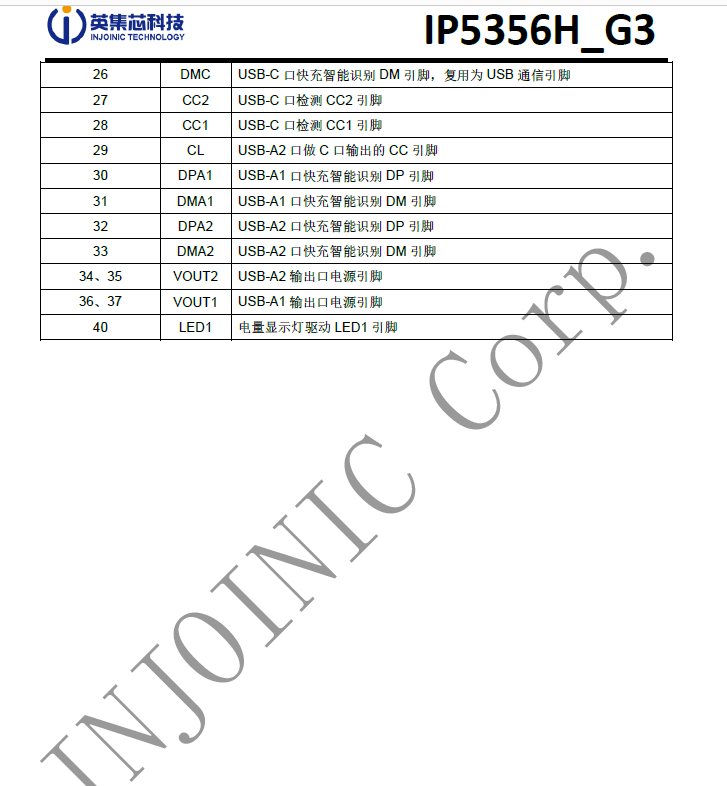

輸出接口：USB-A1、USB-C(DFP)或 USB-A2

輸入接口：USB-B

雙向接口：USB-C

快充規格

     USB-B 支持 5V@2A 輸入

USB-A1/USB-A2/USB-C 支持快充

－輸入/輸出快充協議：FCP、AFC、PD－輸出快充協議：QC2.0/QC3.0、SCP

集成 USB C DRP 協議，支持輸入輸出快充

PDO 配置：5V@3.0A、9V@2.22A、12V@1.67A、3.3V~11V@2A

兼容 BC1.2、Apple、三星手機快充

智能檢測

   支持電池電壓實時記錄和讀取

   支持電池溫度實時記錄和讀取

   支持時間信息實時記錄和讀取

支持異常信息實時記錄和讀取

支持 USB2.0 Full Speed 通信上報和下發數據

智能調節

支持電池充電限制電壓隨時間下降，可實現50mV/ 100mV/150mV/200mV 等檔位下調

支持電池欠壓/過壓禁用功能

支持在線升級固件

集成 USB Power Delivery（PD2.0/PD3.0）協議

   PD 輸入快充協議：支持 PD2.0、PD3.0

－支持 5V、9V、12V 電壓檔位輸入

   PD 輸出快充協議：支持 PD2.0、PD3.0、PPS－支持 5V、9V、12V 電壓檔位輸出

－PPS 支持 3.3V~11V，調整步進電壓 20mV

集成物理層協議（PHY）

－支持 BMC、硬件 CRC、Hard Reset充電規格

   充電功率：輸入端 18W

   可定制輸入端 20W 充電，智能識別輸入PD/DPDM 協議

   欠壓環自適應調節充電電流

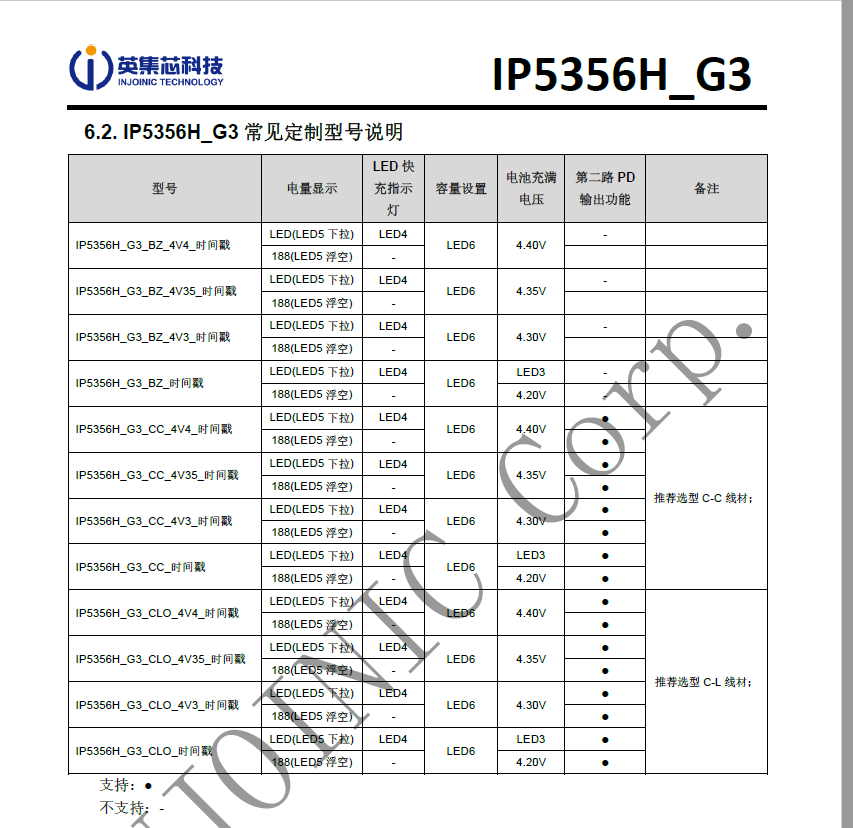

   支持 4.20V、4.30V、4.35V、4.40V 電池

放電規格

負載能力：5V@3.0A、9V@2.22A12V@1.67A、10V@2.25A

電量顯示

   內置 14bit ADC，支持高精度電量計

   支持 1/2/3/4 顆 LED 電量顯示，智能識別 LED電量顯示燈數目

   支持 88、188 等多種數碼管電量顯示

其他功能

   支持快充狀態指示

   支持電池溫度檢測

   支持智能溫度環，可實現用電設備無感降功率

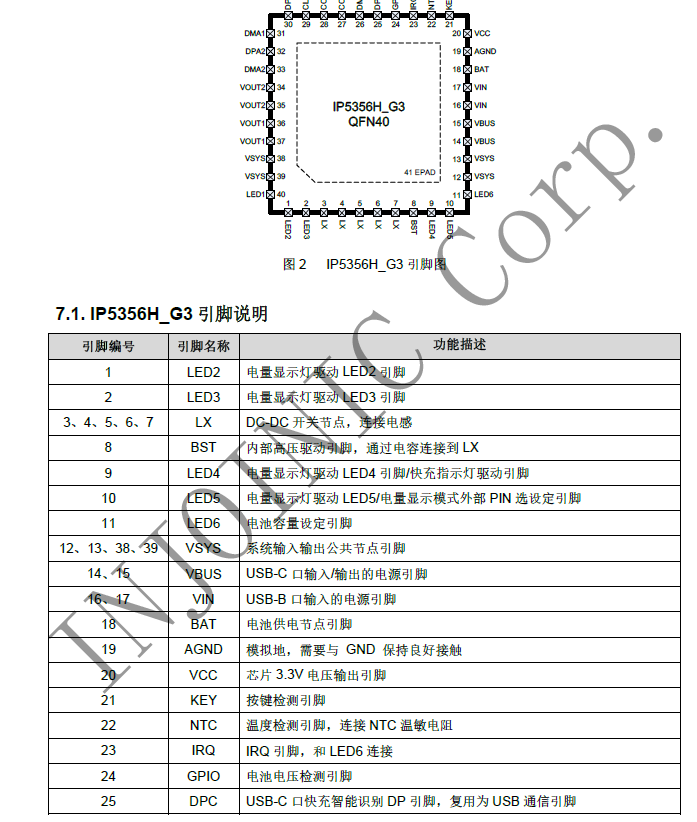

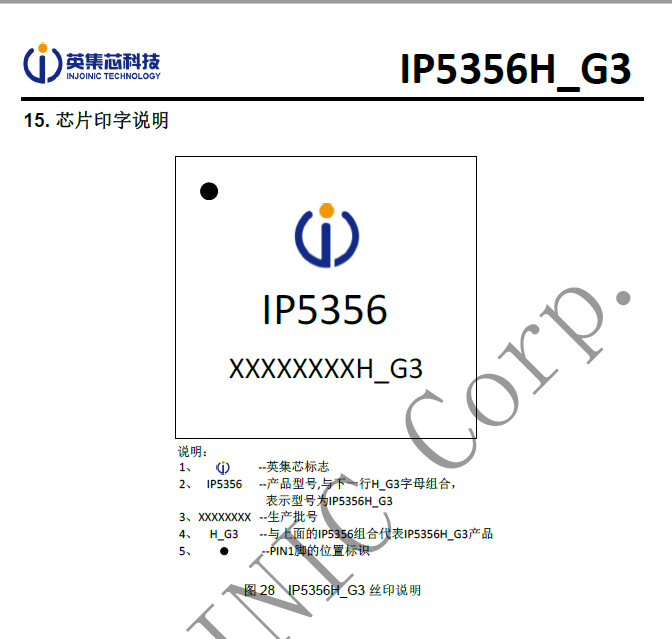

封裝規格：QFN40(6mm × 6mm，0.5pitch)

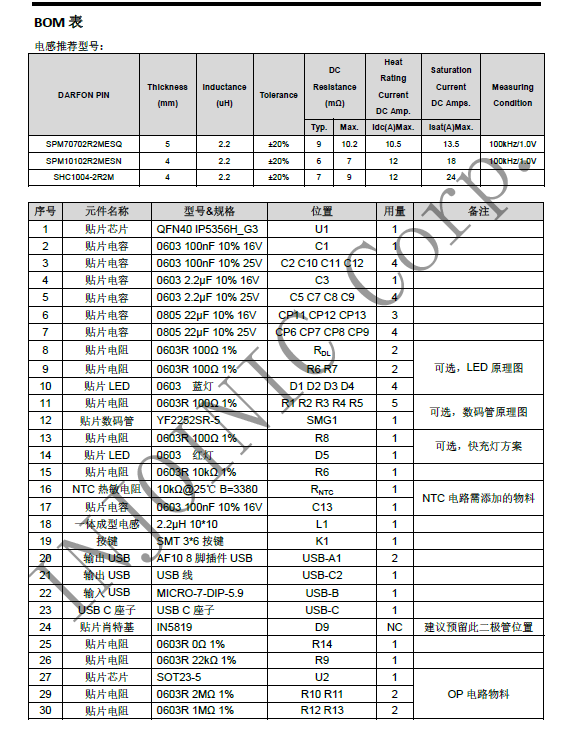

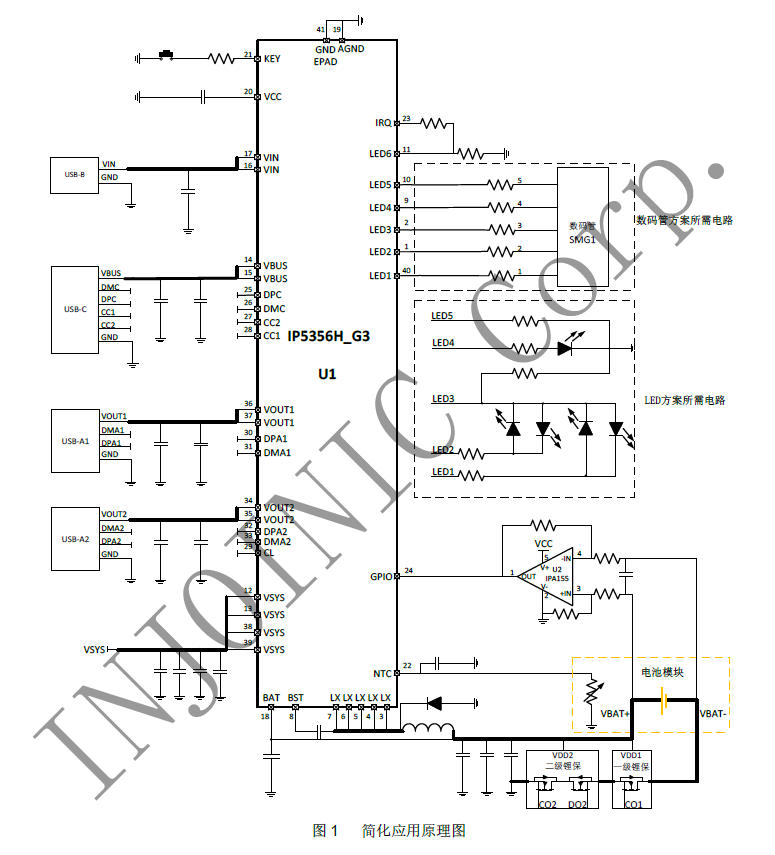

2. 應用產品

支持智能監測的移動電源、充電寶 手機、平板電腦等便攜設備
