AMICCOM推出A7139無線模塊已經有一段時間了。該射頻芯片為AMICCOM第五代高效能晶片，工作頻率支持1GHz（300MHz ~ 950MHz）以下免授權的 ISM Band 應用。

　　A7139無線模塊最大優勢之一在超低接收電流低于4mA，而以往的NRF24L01NRF905CC1101CC1020SI4432等無線IC的接收電流都在15mA左右。無線通訊往往需要電池供電，所以功耗指標就顯得尤為突出，同時再結合A7139的無線喚醒功能，可以讓無線移動設備大大延長電池的使用壽命。

　　A7139無線模塊最大優勢之二在于超優質的通訊距離性能，A7139片內射頻輸出最大支持20dBm的發射功率（功率可以軟件設置，如果不需要太遠距離，可以將功率設置為較小參數值，這樣整體功耗就可以更低），以470MHz ~ 510MHz的頻段來說，接收器擁有超高靈敏度（-114dBm @ 10Kbps，注意，靈敏度隨著無線收發速度的提高而下降）。

　　在10Kbps的條件下，在海邊空曠區域?qū)崪y可得1200米，街道實測之距離可達1000米。若將無線空中波特率設置為2Kbps，則空曠區域?qū)崪y距離增加至1300米左右，如果1個端放置在室內，另外一端在室外，即使有大型建筑物遮擋也可以300米左右，基本可以滿足各類應用需求。

　　a7139無線模塊一般描述

　　A7139是基于的A7139無線收發芯片設計，是一款完整的、體積小巧的、低功耗的無線收發模塊。A7139是一個ISM頻段無線收發芯片，主要設定為315/433/470/868/915/MHzISM/SRD頻段，最大輸出功率可達20dBm，最高傳輸速率達250Kbps。用戶不需要對射頻電路設計深入了解，就可以使用本模塊輕易地開發出性能穩定、可靠性高的無線產品。

　　a7139無線模塊基本特點

　　1、中心頻率為433MHz，可工作于410-480MHz范圍；2、最大輸出功率達18dBm；3、高接收靈敏度；

　　4、支持FSK，GFSKK調制方式，可編程控制；

　　5、通信速率0～250Kbs，可編程配置；

　　6、獨立的64byte發射/接收數據緩沖區；

　　7、低功耗，接收電流《4mA（AGCOff）；

　　8、具有低功耗工作模式，功耗《0.3uA；

　　9、WOR功能可設置待機和接收狀態切換時間以降低功耗；10、供電電壓：2.2～3.6VDC

　　應用領域

　　1、物流跟蹤、倉庫巡檢、電子標簽等

　　2、替代232、485進行無線數據通信

　　3、工業儀器儀表無線數據采集和控制

　　4、AMR（水、電、煤氣）三表抄表

　　5、建筑物與住宅（智能家居）控制

　　6、電子消費類產品無線遙控

　　7、無線報警與安全系統

　　8、無線傳感器網絡

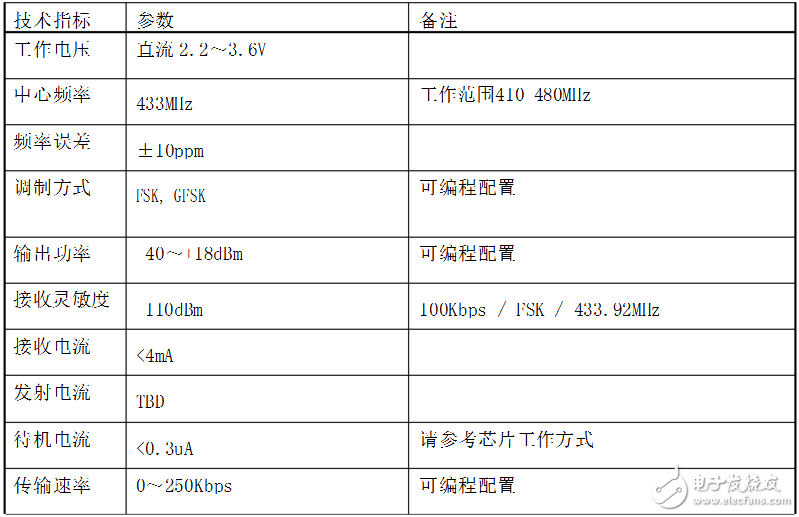

　　a7139無線模塊技術參數

　　測試條件：Ta=25°C，VCC=3.3V

　　管腳定義

　　
?

　　a7139無線模塊使用注意事項

　　1靜電

　　無線模塊為靜電敏感器件，使用時請注意靜電防護，特別是在干燥的冬季盡量不用收去觸摸模塊上的器件，以免造成不必要的損壞。

　　2電源

　　無線模塊推薦使用紋波小的直流電源，工作電壓建議在3.3V工作。模塊的接地要穩定可靠，地線盡量靠近電源總地。如使用開關電源的話，一定要加強退藕，以免開關電源的紋波和尖峰脈沖影響模塊的工作特性。

　　3單片機

　　如果模塊工作在3.3V時，不考慮低功耗的話，可以直接和5V單片機系統連接，不過最好是加一個4.7K的隔離電阻。如果是連51系列的單片機P0口的話，請加47K的上拉電阻。另模塊的SPI速率最高能支持到10M，一般建議在1M或幾百K的SPI速率即可。

　　4測試

　　模塊采用彈簧天線，此天線容易受外部線路影響，使用時，此天線底下和周圍請要走線路或擺放器件，可以的話最好懸空高度比較高。在433M工作時，各種材質均有一定的影響，一般的塑料影響不大，如有金屬物體會產生比較明顯的影響，此時建議使用SMA饋線來外接SMA天線。有關模塊使用的芯片詳細規格請參考AMIC公司的A7108的DATASHEET。
