本文將介紹一種 “初級端調節”(Primary Side Regulation, PSR)專利技術。這種PSR控制器無需次級端反饋電路，即能夠精確調節變壓器初級端中LED驅動器的電壓和電流。它同時包含了頻率抖動功能來降低EMI，以及輕載待機模式來減小待機損耗。利用該方案，PSR充電器可以實現比振鈴扼流圈轉換器(Ringing Choke Converter，RCC)和傳統PWM等傳統設計更小的外形尺寸、更低的待機功耗和更高的效率。

全球?qū)?shí)現低功耗和高效率技術的關注不斷持續，由于照明應用占了全球近20%的電力資源消耗量，所以照明技術的進步，會對能源狀況產生巨大的影響。LED固態照明(solid state lighting, SSL)是一種環保技術，具有出色的外形尺寸，使用壽命長，轉換效率高，而且功耗相比傳統的白熾燈低80%或90%。在LED SSL中，LED驅動器扮演著重要的角色，因?yàn)橐克鼇?lái)提供保持穩定亮度所需的精確電流。不過，傳統的LED驅動器方案采用次級反饋電路來驅動LED的電壓和電流，而次級反饋電路會導致成本和尺寸的增加。

LED照明概述

由于能源需求失衡、能源成本增加，加上全球?qū)Νh(huán)境問題的關注，節能綠色技術變得越來越重要。照明應用的能量損耗可高達20%，因此利用創新性技術來降低能源浪費，對節能具有重大的影響。能效規范在全球各地區日益普及，例如，美國有能源之星(ENERGY STAR)，而且澳大利亞、歐盟和美國加州也都宣布將逐步淘汰傳統照明解決方案。

發光二極管(LED)實際上與整流二極管一樣，都具有單向?qū)щ娦?。不同于傳統照明技術，SSL LED是利用半導體來把電能轉換為光能。LED照明相對傳統技術的優勢如下：

1. LED由DC電壓驅動，即使在低電壓低電流條件下也能保持高亮度。在相同的照明應用中，相比其它照明方案，LED可以實現80%的節能。高亮度LED的壽命可能長達60,000 ~ 100,000個小時；而白熾燈泡只有1000個小時。此外，LED的反應速度很快(100ns ~ 1ns)。

2. LED的單色性良好，常用顏色包括紅、綠、黃和橙色。其顏色可通過改變電流來改變，而且不同于傳統冷陰極螢光燈管(CCFL)，LED不含光譜中的紫外線和紅外線輻射，而有害汞金屬元素含量也較少，有利于環保。

3. LED尺寸小、抗振動、沖擊阻力大，另外還可以在燈泡中制備成各種形狀。

與LED、螺旋節能燈泡和T5熒光燈相比，白熾燈的照明效率只有12lm/W，壽命少于2000小時；螺旋節能燈泡的照明效率為60lm/W，壽命約8000小時；而T5燈泡的的照明效率則為96lm/W，壽命約10,000個小時。5mm白色LED的照明效率為20 ~ 28lm/W，壽命約100,000小時。顯然，較之傳統照明應用產品，LED的使用壽命更長，且特性也更具吸引力。高亮度發光二極管(High-Brightness Light Emitting Diode, HBLED)是一種大功率高亮度的LED，它的壽命更長、尺寸更小，而且設計靈活，已成為傳統白熾燈和鹵素?zé)舻奶娲a(chǎn)品。HBLED一般用于以下應用：

1. 屏幕顯示和交通燈：各種廣告牌、體育記分板和交通信號。

2. 車用照明燈：儀表板指示器、音頻和外部LED剎車燈、尾燈、邊燈等。

3. 背光：手機、數碼相機和筆記本電腦背光。

4. 景觀照明、建筑照明、裝飾燈、街燈和住宅照明。

HB LED作為一種新型的LED照明源綠色產品，必將是未來發展的新趨勢。

采用初級端調節控制器的高亮度LED驅動器

如上所述，LED照明擁有諸多優勢，但若沒有適當?shù)碾妷汉途_的電流，這些器件的壽命不僅會縮短，其功耗和熱耗也會增加，最終對LED造成無法挽回的損害?？紤]到LED與普通二極管在物理特性方面一樣擁有斜率很大的V-I曲線，因而LED的工作電壓對工作電流相當敏感，若變化很大，便會影響HB LED單元的壽命。因此，LED的電流對照明非常重要?；谶@個原因，對HB LED的壽命而言，帶有出色的恒流技術的PSR就顯得既重要又有益。LED驅動器一般采用非隔離降壓轉換器或隔離反激式轉換器。

在傳統的LED控制電路中，離線恒定輸出電流LED驅動器可使用隔離反激式(flyback)轉換器配合次級端電路調節輸出電流來實現，如圖1所示。這里，LED電流通過次級端的一個sense電阻Ro來測量，并通過光耦合器提供必需的反饋信息。光耦合器在初級端和次級端之間形成隔離，并把反饋信號耦合到初級端的PWM控制器。為達到更好的輸出調節，PWM控制器通過光耦合器接收次級端的反饋信號，決定MOSFET的占空比。這種方案可提供精確的電流控制，但缺點是器件數目較多，意味著需要更大的板上空間、更高的成本，而且可靠性也較低。同時，sense電阻Ro還會增加功耗，降低恒流調節電源效率。近來，LED驅動器的效率和節能要求變得越來越重要，同時LED應用也需要更小的尺寸，因此傳統電路不再滿足相關要求。本文將介紹一種能夠減少器件數目并提高效率的初級端控制方法。

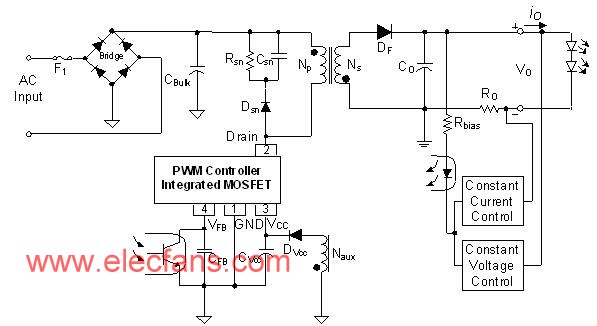

圖1.采用傳統次級端調節反激式轉換器的LED驅動器

初級端調節(PSR)技術是把離線LED驅動器的成本降至最低的最佳解決方案，它無需在次級端使用光耦合器，就能夠提供精確的電流控制。PSR的基本原理是采用一種創新性方法，通過輔助線圈取代次級端的光耦合器來檢測輸出信息，如圖2所示。圖2所示為一個采用初級端控制器的反激式轉換器的基本電路示意圖及其主要工作波形。

圖2.采用初級端控制器的反激式轉換器的基本電路示意圖及其波形

當PSR控制器導通MOSFET時，變壓器電流iP將線性地從零增加到ipk，如算式(1)。 在導通期間，能量存儲在變壓器中。當MOSFET關斷時(toff)，存儲在變壓器中的能量通過輸出整流器傳送到功率轉換器的輸出端。在此期間，輸出電壓VO和二極管的正向電壓VF被反射到輔助線圈NAUX，輔助線圈NAUX上的電壓可由算式(2)表示。這時可運用一種專有的采樣技術來對反射電壓進行采樣，由于輸出整流器的正向電壓變得恒定，故可獲得相關輸出電壓信息。然后，采樣得到的電壓與精確的參考電壓進行比較，形成一個電壓回路，從而確定MOSFET的導通時間，并精確調節恒定輸出電壓。

(1)

(2)

在這算式中，LP為變壓器初級線圈的電感；VIN為變壓器的輸入電壓；ton是MOSFET的導通時間；NAUX/NS為輔助線圈與次級輸出線圈的匝數比；VO是輸出電壓；VF是輸出整流器的正向電壓。

這種采樣方案也使得變壓器的放電時間加倍，如圖2所示，輸出電流IO與變壓器的次級端電流有關。IO還可通過ipk、tdis求得，如算式 (3)所示。PSR控制器利用這個結果來確定MOSFET的導通時間，并調節恒定輸出電流。Sense電阻RSENSE用來調節輸出電流的數值。

(3)

這里，tS是PSR控制器的開關周期；NP/NS是初級線圈和次級輸出線圈的匝數比；RSENSE為感測電阻，把變壓器的開關電流轉換為電壓VCS。

利用PSR控制器實現HB LED驅動器

這里使用了一個HB LED驅動器來驅動三個串聯HB LED，輸出規格為12V/0.35A。若采用集成了一個 PSR控制器和一個600V/1A MOSFET的PSR控制器FSEZ1016A，將有助于減少外部組件數目，減小PCB面積，降低功耗和MOSFET驅動器電路上的信號噪聲，還能夠減少干擾。而專有的綠色模式功能可在輕載和無載條件下提供非導通時間調制，來線性降低PWM頻率，使待機功耗最小化，從而輕松滿足大多數綠色規范的要求。此外，其內置抖頻功能也進一步提高了EMI性能。

實驗顯示，采用這種方法，恒流(CC)調節精度可達1.8% ，折回(fold-back)電壓為4V(如圖3所示)，適用于很大的VDD范圍，而且CC能力與輸出電壓有關。115Vac輸入時效率為77.66%，230Vac輸入時效率為77.40%，空載時最大功率為0.115W。由此可見，利用FSEZ1016A便可以獲得一個外部組件最少、成本最低的照明解決方案。

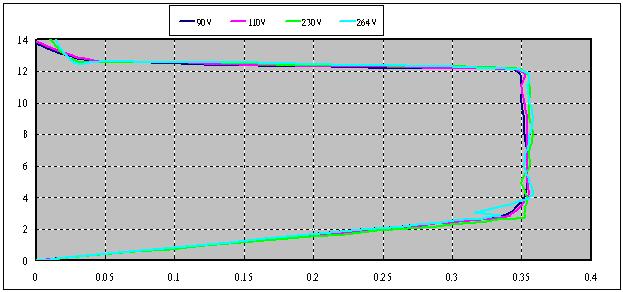

圖3.使用PSR控制器的V-I曲線

總結

隨著業界對高能效電子產品開發投放更多力度，照明應用需要?jiǎng)?chuàng)新性技術來取代傳統白熾燈和鹵素?zé)?。HB LED的優勢在于尺寸小、亮度高、壽命長，并且環保。這些優勢都是推動該產品逐漸取代傳統照明產品的有利因素。為了提高HB LED的能力，控制電路必須利用恒流來實現LED驅動。本文介紹的“初級端調節”(PSR)專利技術，只須通過PSR控制器，即能夠精確調節變壓器初級端中LED驅動器的電壓和電流，無需次級端反饋電路，從而實現尺寸更小、壽命更長、更環保的產品。實驗顯示PSR能夠提供1.8%的恒流(CC)調節精度，在115Vac輸入時效率為77.66%，230Vac輸入時效率為77.40%，空載時最大功率為0.115W。這種PSR技術是把離線LED驅動器成本降低的最佳解決方案。
