思旺電子推出恒流恒壓電源管理IC SE1052，內置指示燈驅動電路

電源管理IC供應商思旺電子（Seaward Electronics Inc.）日前推出內置指示燈驅動電路的恒流恒壓電源管理IC－SE1052。 該IC是SE1051的升級版本，SE1052可以提供恒定并且精準的電流和電壓控制，是開關電源中首選的專用集成電路。SE1052 是專門為1-5節鋰電池進行充電所設計的低成本方案，SE1052內部集成指示燈驅動電路，這個特殊的電路可以準確監視充電電流的變化。當恒流充電時，SE1052將點亮紅色LED；當充電電流減小到預設充電電流的1/10時，紅燈熄滅，綠燈點亮，表示電池已經充滿。實現以上提到的所有的功能，均不需要多于的外圍電路，SE1052已經內部集成。SE1052非常適合應用于數碼相機充電器，手機充電器，適配器上的應用。

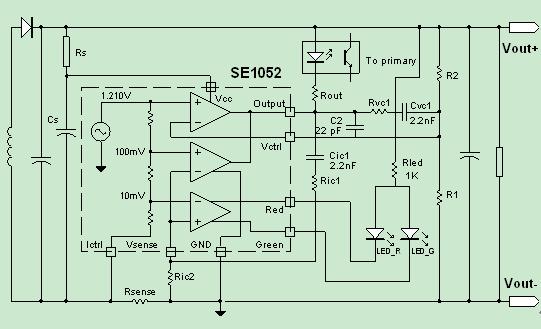

SE1052恒流功能：SE1052內部的電流采樣電路與一個集成運算放大器組成一個精準的電流控制電路，來實現恒定電流以及過流保護功能。而最大限制電流（Ilimit）可以通過調節Rsense阻值的大小來設置。計算公式如下：

其中Vsense=110mV為固定的電壓，而Ilimit為設計要求的電流。

SE1052的恒壓功能：SE1052內部的參考電壓電路與一個集成運算放大器組成一個精準的電壓控制電路，使SE1052的基準電壓穩定在1.210V。用戶針對設計的要求，可以通過設置兩個外部電阻的阻值的大小來調節出所需要的輸出電壓，計算公式如下所示：

SE1052的指示燈功能：SE1052內部的一個運算放大器用來管理和驅動外部的充電指示LED燈?？捎糜谀壳笆袌?chǎng)上主流的充電指示方式：充電時紅燈亮，充飽電后綠燈亮。不但為客戶減少了外圍元器件，也為客戶PCB節省空間。

SE1052具有容易補償，輸出過流保護，用最少的外圍元器件實現客戶需要的功能，有效的為用戶節約生產成本。

SE1052的主要特點:

*內部集成恒壓恒流控制模塊

*芯片內部嵌有精準的參考電壓源

*內部集成充電指示燈電路

*較小的外部電容

*集成過流保護功能

*容易補償

*ESD可耐靜電2KV

*產品不含鉛、符合RoHS標準

包裝、定價和供應

思旺的SE1052采用SOP-8封裝。
