報警器能根據監控的對象進行設計，種類繁多，廣泛地運用于各行各業及人們的日常生活。一般而言，報警器的電路可分為單點式和多點式。單點式報警器電路結構較為簡單，只需把傳感器監測到的信號進行放大，直接驅動聲光報警器電路工作。多點式報警器電路常采用單片機技術開發的電話報警系統，當有外人侵入、煤氣泄漏、火災等險情時，能及時地報警，可靠性大大提高。與單點式相比，多點式運用的范圍更多，比如說工農業生產、安全防災、住災區防盜等諸多領域。常見的電子報警器有電子防盜報警器、可燃性氣體報警器、火災報警器等。

　　報警器的總體方案

　　下面對個別電路模塊進行方案論證，其典型應用電路如圖：

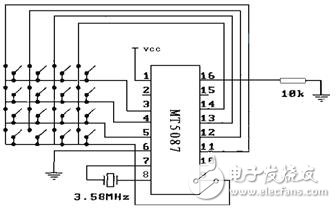

　　MT5087撥號電路

　　在圖2-3電路中，鍵盤控制邏輯電路的行線和列線對應1-0中的一位數字，供程控交換機新服務性能使用，還有多余四個鍵備用。當按下一鍵時，就確定了是哪兩種音調的組合，經過高、低兩個音組的D/A轉換，合成的正弦波經加法器相加后由MT5087的16端輸出。MT5087鍵值與音頻關系如表2-1 所示。

　　電源電路的設計

　　該電路將家用220V交流電經降壓、整流、穩壓后得到穩定的5V直流電。其電路設計如圖3-1所示。
