可編程 USB 轉串口適配器開發板的詳細接口與功能

可編程 USB 轉 UART/I2C/SMBus/SPI/CAN/1-Wire 適配器 USB2S（USB To Serial ports）是多種數字接口物理層協議轉發器，自帶強大靈活的 S2S 協議固件程序，支持嵌入C 語言程序開發，可實現 Windows/Android/Wince 操作系統USB 接口與串行接口以及串行接口之間的雙向通訊，還可用作脈沖計數、數字示波器、電壓比較器。廣泛應用于電子設備開發、芯片測試、工業數字接口轉換、數字接口學習驗證等領域。

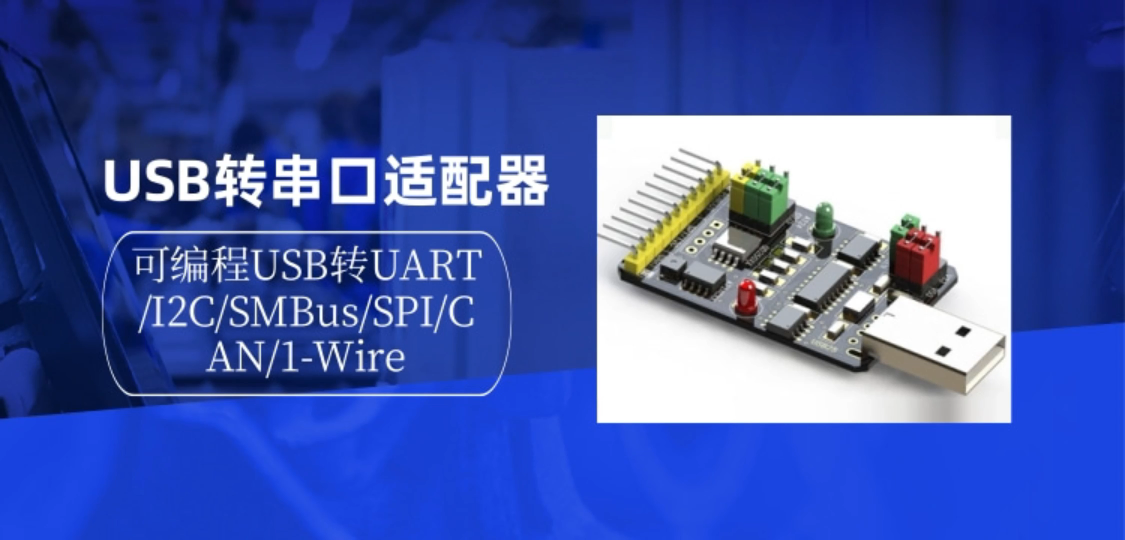

可編程 USB 轉串口適配器開發板

1.UART 接口
本模塊有兩組 UART 接口，分別叫做 UART1 和 UART2，UART1 是指 USB 與計算機連接后計算機上出現的 COMx 串口，計算機通過此串口與 USB2S 通訊，UART2 是指 USB2S 上的對外接口中的UART 接口（TXD 和RXD 管腳）。

可編程 USB 轉串口適配器開發板TXD 和RXD 管腳

管腳 9 和 10 分別是UART2 異步串行口的RXD 和 TXD 通訊線，RXD 為弱上拉輸入，TXD 為強推挽輸出。
UARTx 通訊速率范圍為 1200bps~921600bps，支持?jǐn)?shù)據校驗和停止位設置。默認通訊速率為9600bps。

2. LCD 接口

板上預留有基于 IIC 協議的 LCD 屏幕接口，可選配屏幕（3.3V5.0V 兼容）。

3. MCU
USB2S 使用了 STC 單片機作為可編程載體，具有片上 2kRAM、4kEEPROM 和 16kFLASH，超高速 1T
（1 周期指令）8051 內核，支持休眠和脈沖信號喚醒和定時器喚醒，5 個 16 位定時器，1 路電壓比較器，4 路外部中斷，硬件 I2S、SPI、UART 接口，支持在線仿真調試。

4.固件程序
自帶固件程序可完成不同串行接口之間的數據透明傳輸和預定義通訊協議的數據解析轉發，通過修改內部寄存器參數和使用上位機軟件工具，可進行幾乎所有的串行接口測試應用。
內嵌 MODBUS 通訊協議。
豐富的應用例程，用戶可在例程基礎上開發自己的固件程序。
