Roger Cicala在收回一臺用于出租的幾乎全新的 佳能 5D Mark III 相機后，發現里面有一顆松動的螺絲嘩啦作響。在經過一番考慮之后，他決定自己動手拆機取出螺絲，于是我們也得以一飽眼福。

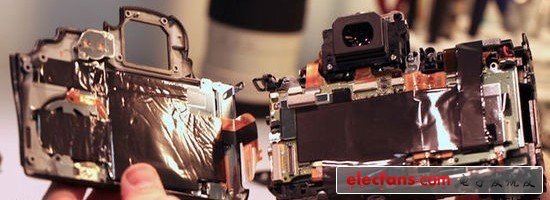

打開后蓋

在打開5D III的后蓋之后，立即就能看到它與5D II的不同之處：后蓋與相機主板之間只有一條排線連接。后蓋與主板的電路均使用黑色膠質塑料覆蓋著，用以保護內部零件（也可能起到電屏蔽作用）。 Roger表示在其他相機內部從未看到過類似處理。這是一件非常令人欣慰的事，可能也解釋了為何松動的螺絲沒有進一步破壞相機內部。

主板

主板電路的設計也有一些改變：所有的排線都非常短，直接連接到需要連接的地方，沒有來來回回的長排線。另外還有一些地方使用線束（左上角）代替了排線?？傮w來說，新相機內部電路設計更好，而且絕緣性更高。

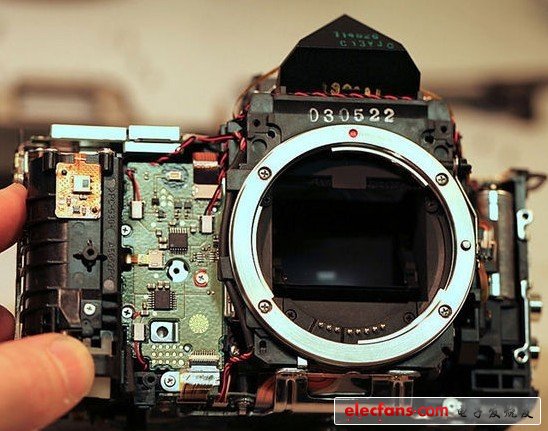

打開前蓋，可以看到電路

相機正面的電路同樣簡潔而組織得體。沒有長電線，線對被緊緊地扎在一起，并用塑料掛鉤定位。Roger表示這種良好的處理方式并不常見。

小小細節

一個小細節展示了5D III設計上的改進：用螺絲固定的電池卡扣做的非常容易更換。在其他相機中（包括5D II），要更換電池卡口需要將機器“大卸八塊”，而對5D III來說只需要幾分鐘就能輕松完成。

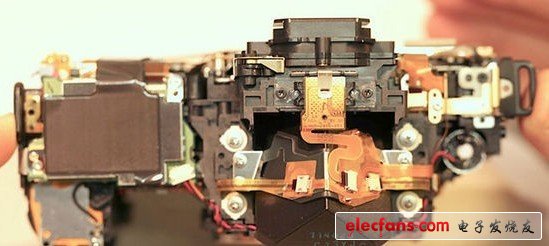

機器頂部

干凈整齊的排線和線路

相機頂部沒有什么特別之處，仍然能看到到處都是干凈整齊的排線和線路。注意這臺相機還沒有經過“漏光修理”，頂蓋內沒有貼上黑膠布。

覆蓋的塑料膠布

回到相機后面。覆蓋的塑料膠布很容易揭起，同時Roger也發現了松動的螺絲――由于內部有良好的保護，所以它沒有到處亂跑，損壞其他地方。

電路

將膠布全部揭開，我們能看到5D III內部優美的電路設計：所有的排線都非常短且直接，各就各位。某些地方使用了經過良好絕緣處理的線束。整體而言在線路方面5D III做得很漂亮。

5D III主板全貌。DIGIC 5+處理器很大，它上面的芯片是DRAM。

Roger沒有將5D III進一步拆解。那顆松動的螺絲是固定卡槽的（一共有4個）。雖然少了一顆螺絲，但卡槽并沒有受到影響。當然他還是將螺絲裝了回去。
