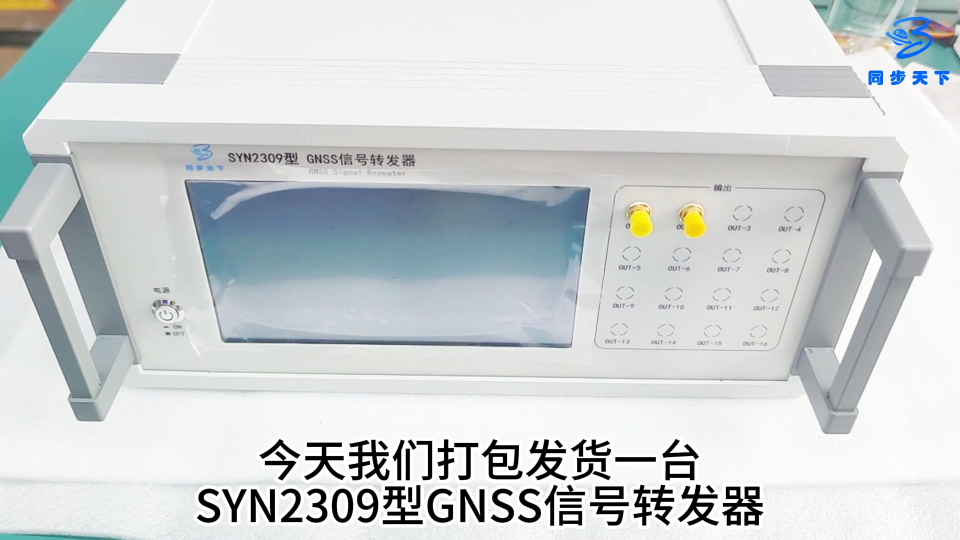

SYN2309型GNSS信號轉發器是由西安同步電子科技有限公司精心設計、自行研發生產的一款增益可調的GNSS全頻段衛星信號轉發系統，同時支持北斗，GPS，GLONASS，Galileo，SBAS,QZSS和IRNSS等多種全球?qū)Ш较到y(tǒng)，并支持0～90dB衰減可調，實現0～20米范圍的GNSS信號無線覆蓋，也可直連使用，最多可擴展16路GNSS信號輸出，滿足大范圍多空間應用，徹底解決室內無法接收到GNSS衛星信號的問題。
該衛星信號轉發器主要功能是接收室外GNSS信號，經同軸電纜將GNSS射頻信號從室外導入室內，通過該衛星信號轉發器完成信號放大、濾波及信號分配后,再經室內全向發射天線或者同軸電纜將GNSS信號覆蓋或傳輸?shù)绞覂?nèi)或其它收不到衛星信號的場所，實現實時定位定時等功能，讓用戶在室內即可完成GNSS衛星信號的測試及應用等各項工作。
關鍵詞：gps信號轉發器，北斗轉發器，導航信號轉發器
產品功能
1)將室外GNSS衛星信號轉發放大到室內；
2)同時支持全頻段GNSS衛星導航系統；
3)可調衰減范圍0～90dB，實現1米～20米信號靈活覆蓋；
4)可直連GNSS接收設備使用；
5)多路GNSS信號輸出解決多個封閉空間GNSS信號覆蓋；
6)采用7英寸大觸摸屏設計。
產品特點
a)信號穩定、成本低廉、安裝簡單、操作簡單、設備小巧；
b)對室內GNSS終端數量沒有限制、系統免維護。

典型應用
1)GNSS導航產品開發/生產、兼容GNSS功能的智能終端的研發/生產、GNSS實驗室、科研院校等需要對GNSS信號進行測試或使用的場景；
2)大型基站實驗室、隧道、高鐵公交車站等需要對GNSS信號進行測試或使用；
3)航空制造，航空維修，地下、室內停車場、地鐵和礦井底部等的GNSS信號覆蓋工程。
技術指標

主要指標 輸入路數 1路 BNC，阻抗50Ω
輸出路數 1路SMA(可選2/4/8/12/16路)，阻抗50Ω
衛星頻點 中國北斗：B1I/B2I/B3I/B1C/B2a/B2b
美國GPS：L1C/L2P/L2C/L5
俄羅斯GLONASS:G1/G2/G3
歐盟Galileo：E1/E5a/E5/E5b/E6
日本QZSS:L1/L2/L5/L6
印度IRNSS:L5
SBAS:L1
頻率范圍：1560MHz～1620MHz；1170MHz～1268MHz
可選其它頻點
內置GNSS接收機 測試驗證外部GNSS信號狀態，支持北斗(含北斗三號)/GPS/GLONASS/Galileo/QZSS/SBAS，L1+L5頻點，顯示定位狀態，北京時間，衛星顆數，海拔高度，經度，緯度，PDOP三維精度因子，HDOP水平精度因子，VDOP垂直幾何精度因子等；
定時精度：≤20ns RMS；定位精度：≤1m CEP
發射天線增益 3.5dBi
發射駐波比 ≤1.5
主機放大增益 ≤45dB
衰減調節范圍 0～90dB
衰減步進 0.5dB
室外天線增益 ≥38dB
室外天線長度 標配30米GNSS蘑菇頭天線
可選其它長度
室外天線支架 一套不銹鋼天線支架
適用面積 1000平米（可選更大覆蓋面積）
覆蓋直線距離 1米～20米
環境特性 工作溫度 0℃～＋50℃
相對濕度 ≤95%（40℃）
存儲溫度 -40℃～＋80℃
數據通信 物理接口 默認：DB9串口
選件：USB/LAN網口
數據格式 自定義，可遠程設置增益
供電電源 使用220V供電，功率小于15W
機箱尺寸 便攜式機箱320mm（寬）x280（深）x140mm（高）
選件 根據客戶要求定做類似產品

選件說明
選件號 項目 內容
選件001 輸出路數 2路
選件002 輸出路數 4路
選件003 輸出路數 8路
選件004 輸出路數 12路
選件005 輸出路數 16路
選件006 衛星頻點 中國北斗：B1，美國GPS：L1
選件007 衛星頻點 中國北斗：B1，美國GPS：L1，歐盟Galileo：E1，日本QZSS:L1，SBAS:L1
選件008 覆蓋面積 增加無線覆蓋面積
選件009 發射天線 室內吸頂發射天線，線纜可定制不同長度
選件010 接收天線長度 50米，70米，80米，100米，150米，200米等各種長度
選件011 通信接口 USB通信口
選件012 通信接口 LAN網口
選件013 線纜 定制各種輸入輸出線纜
選件014 避雷器 天饋線避雷器
選件015 工作溫度 定制寬溫設備
選件016 儀表箱 專用儀表拉桿箱
選件017 機柜托盤 19英寸標準機柜通用托盤
