氮化鎵（GaN）憑借其3.0 MV/cm的高擊穿電場及2.9×10? cm/s的高電子飽和漂移速度，已成為高功率、高頻電子器件領域的核心材料?；贕aN的高電子遷移率晶體管（HEMT）目前已廣泛應用于衛星通信、移動通信、射頻功率放大器等關鍵領域，為高端電子設備的性能提升提供了重要支撐。

然而，高功率運行場景下，GaN HEMT器件內部會產生顯著的自熱效應，過高的工作溫度不僅會限制器件的輸出功率密度，還會嚴重降低其可靠性、縮短使用壽命，因此，高效散熱技術已成為突破GaN器件性能瓶頸的關鍵所在。

近日，日本三菱電機（Mitsubishi Electric Corporation）、熊本大學（Kumamoto University）及日本產業技術綜合研究所（AIST）組成的聯合研究團隊，在GaN器件散熱技術領域取得重大突破。該團隊成功制備出30 mm × 30 mm的大面積GaN-on-diamond HEMT（GoD-HEMT）器件，為高功率射頻器件的散熱難題提供了全新解決方案。相關研究成果以“Fabrication of a GaN-on-diamond HEMT device using 30-mm-square mosaic-diamond substrate”為題，發表于《Scripta Materialia》期刊。

01

三種技術路徑對比：直接鍵合成最優選擇

目前，實現GaN-on-diamond（金剛石基氮化鎵）結構主要有三種技術路線，各有優劣：其一，在金剛石襯底上外延生長GaN薄膜，但受限于晶格失配問題，難以獲得高質量的GaN薄膜；其二，在GaN器件表面沉積金剛石層，高溫沉積過程可能對器件本身造成損傷；其三，將GaN與金剛石襯底進行直接鍵合。相比前兩種技術，GaN與金剛石的直接鍵合技術優勢顯著，可在不改變HEMT器件原有結構的前提下，直接提升器件的散熱能力，更契合實際應用需求。

02

從10 mm到30 mm：突破大面積制造瓶頸，邁向產業化

在前期研究中，該聯合團隊已成功實現10 mm尺寸單晶金剛石GaN器件的鍵合，但要推動該技術走向產業化應用，必須攻克大面積加工的核心難題。本次研究中，團隊將器件尺寸大幅拓展至30 mm × 30 mm，關鍵在于采用了馬賽克金剛石襯底（mosaic-diamond substrate）——這種襯底由多個金剛石晶粒拼接而成，既能保證材料本身的優異性能，又能實現更大尺寸的制備，同時有效降低制造成本、提升工藝兼容性，為大面積器件量產奠定基礎。

高質量鍵合的前提是GaN與金剛石表面的極高平整度。為此，研究團隊采用172 nm真空紫外（VUV）輔助拋光技術對馬賽克金剛石襯底進行處理，同時結合化學機械拋光（CMP）工藝，對GaN表面進行精密加工。實驗結果表明，拋光后金剛石襯底的表面粗糙度從152 nm降至0.12 nm，GaN表面粗糙度也降至約0.21 nm，兩者均低于0.4 nm，完全滿足低溫直接鍵合的嚴苛要求。

在器件制備過程中，研究團隊采用表面活化鍵合（SAB）技術，并引入約5 nm厚的硅層作為中間層。在真空環境下，通過氬離子束對兩種材料表面進行活化處理后，在室溫條件下施加壓力，成功實現GaN與金剛石的直接鍵合。最終制備出的30 mm × 30 mm GaN-on-diamond HEMT芯片，整體鍵合面積比例達到95%，僅局部存在少量未鍵合區域，標志著大面積異質集成已基本實現。

03

技術布局與未來展望

三菱電機在金剛石領域的布局重點聚焦于GaN-on-Diamond技術，核心目標是解決高功率射頻器件及功率器件（如HEMT）的熱管理難題。該公司與AIST深度合作，開發了表面激活鍵合（SAB）等室溫直接鍵合工藝，實現了多單元GaN-HEMT與單晶金剛石襯底的無縫集成，大幅提升了器件的散熱效率、輸出功率及功率附加效率（PAE）。

自2017年起，三菱電機已開始布局該領域?qū)＠?，覆蓋外延轉移、鍵合工藝、器件制造全鏈條，目標將該技術應用于5G/6G基站、衛星通信、雷達等高端高功率場景。此次30 mm × 30 mm大面積GoD-HEMT器件的成功制備，為GaN器件與金剛石散熱材料的大面積異質集成提供了關鍵技術路徑。未來，隨著制造技術的進一步成熟，GaN-on-diamond器件有望在高功率射頻、下一代通信系統等領域?qū)崿F(xiàn)更廣泛的應用，推動相關產業的技術升級。

圖文導讀

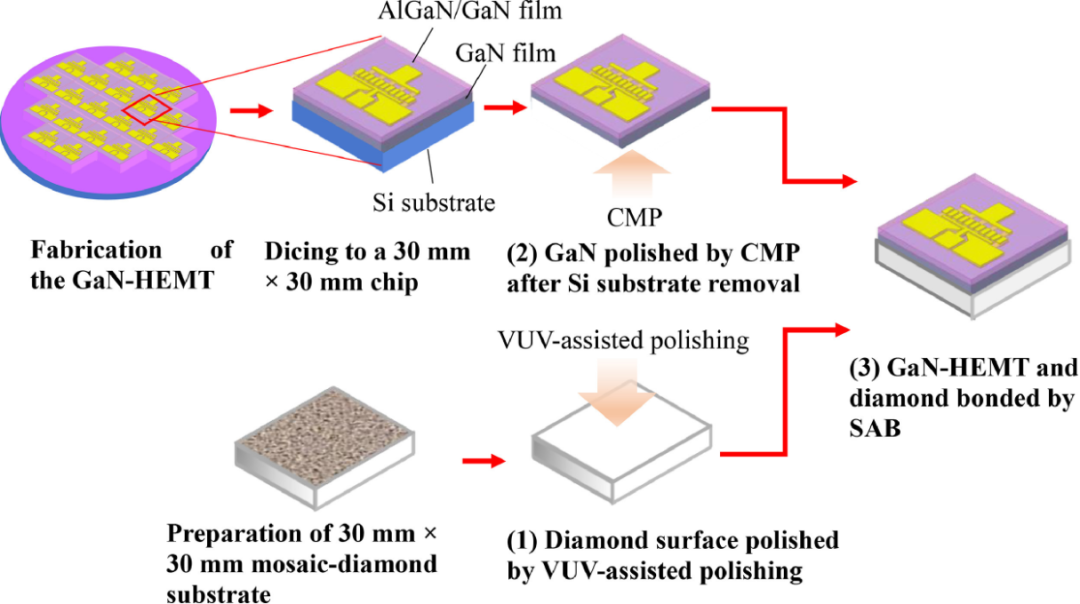

圖1. 展示GoD-HEMT器件制造流程的流程圖。

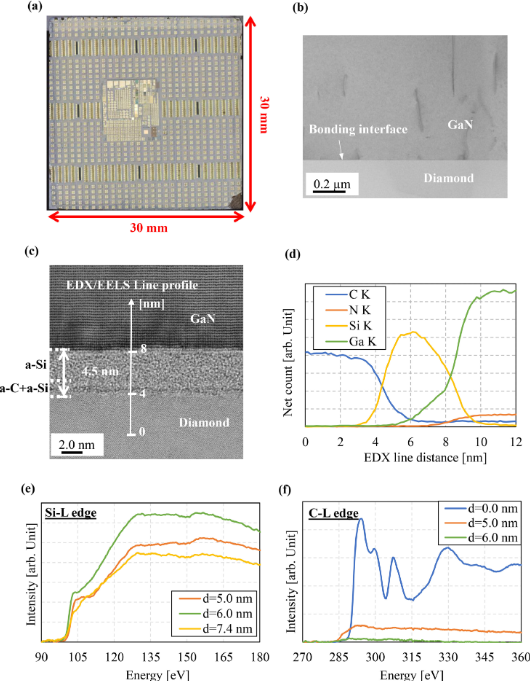

圖2. 30毫米見方的氮化鎵/金剛石HEMT器件圖像。（a）器件照片。（b）-（c）截面透射電子顯微鏡圖像；（d）氮化鎵與金剛石鍵合界面的能譜線輪廓（C、N、Si、Ga）；（e）-（f）電子能量損失譜輪廓（Si、C）。
