AeroDIODE全新推出硅光電二極管解決方案，其銦鎵砷硅光電二極管既可以獨立元器件形式供貨，也可集成至三款具備可切換增益功能的光電探測器內。該集成化方案支持多通道輸出光電探測，同時支持按客戶需求進行定制化開發。此類硅光電二極管探測器兼具超低暗電流與快速響應特性，可實現數 GHz 級帶寬。獨立式銦鎵砷硅光電二極管則提供光纖耦合與自由空間兩種版本可選。光纖硅 PIN 光電二極管型號適用于使用多?；騿文９饫w收集光，具有增強靈敏度的自由空間大傳感器型號則具有擴展的紅外探測范圍和寬松的空間容差。對于銦鎵砷光電二極管特別設計了一種光纖紅外探測器模型，以?xún)?yōu)化集成到光纖放大器、光纖激光器、電信產品或工業產品中的價格性能比。

選擇光電探測器

Version A(獨立型，無內置電子電路)：為裸露的光電二極管，不包含任何放大或信號處理電路，用戶可自行將其集成到自定義的電子系統中，適合需要靈活設計和高度定制化的應用。

Version B(簡單偏置版)：配備基礎電子單元，具有高速性能，適用于對響應速度要求較高的場景。該版本由長壽命鋰電池供電(同時也支持直流電源供電)，輸出增益為50 V/A，結構緊湊，易于部署。

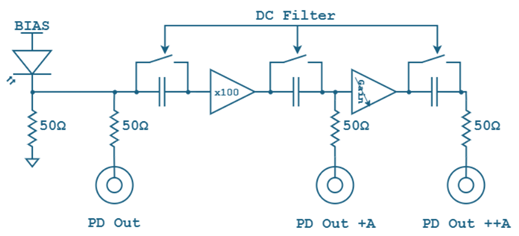

Version VG(可變?cè)鲆姘?，用戶可切換)：是一款一體化的可變?cè)鲆娼鉀Q方案，支持多檔增益調節(50 至 5×10? V/A)，可根據需求在低噪聲、高靈敏度或高速模式之間切換。該版本特別適用于計量學、相對強度噪聲(RIN)測量、光譜分析儀等多種應用，且具備高功率兼容性(可達數十毫瓦級)，可有效避免散粒噪聲干擾。

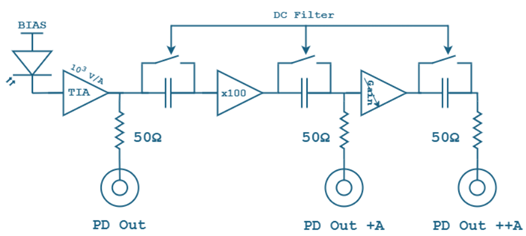

Version VGT(帶專用跨阻放大器的可變?cè)鲆姘?：集成了高性能跨阻放大器(TIA，TIA是讀出電路的核心配置)，提供高達 103 至 10? V/A 的可調增益，專為超高靈敏度檢測優化。該讀出電路版本支持鎖相放大器配置，實現超低光強信號的精確探測，適用于微弱光信號測量等高精度場景。但其不適用于皮秒級時間分辨率或高光學功率的應用。

單獨的光電二極管人民幣價格在兩千元左右，光纖耦合版本在3000元附近;適配二極管的探測器/驅動，帶簡單偏置電路的B版本價格在8000元附近，可切換增益的VG版本價格在18000元附近，可切換增益且具有跨阻放大器(帶讀出電路)的VGT版本在20000元附近。

硅Si/銦鎵砷InGaAs光電二極管特點

-納秒脈沖至連續波;

-Si帶寬高達3GHz，銦鎵砷光電二極管帶寬高達10GHz;

-硅PIN探測器波長范圍：300-1100nm;紅外PIN探測器波長范圍：800-1700nm;

-Si超高動態輸入高達100mW連續波;銦鎵砷光電二極管超高頻動態輸入高達80mW CW;

-極低噪聲，硅光電探測器噪聲等效功率低至9fW/√Hz;InGaAs光電探測器NEP低至4.5fW/√Hz;

-Si超低暗電流低至10pA;InGaAs低至50pA;

-FC連接器光纖輸入(其他按需);

-SM1和C型自由空間適配器;

-可切換的光電二極管放大器增益高達10^7;

-多個SMA輸出，在速度和增益之間取得最佳平衡;

-鋰電池和直流供電;

-可切換的直流濾波器;

-可調節閾值的互鎖輸出功能(非常適合安全設置);

-LED過載;

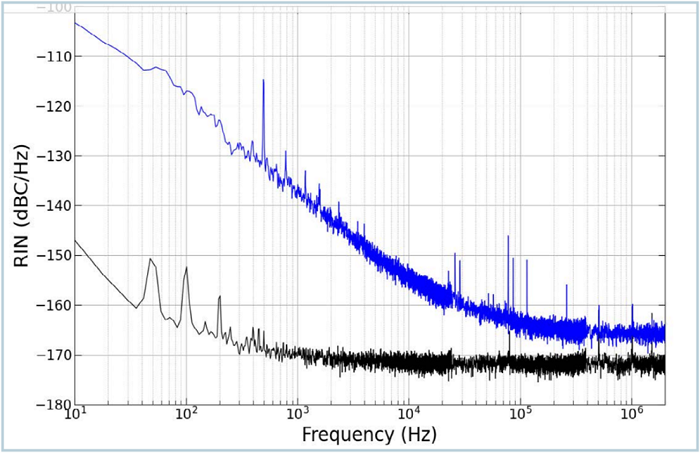

使用AeroDIODE超低噪聲驅動器和InGaAs-PD-1-VG型AeroDIODE 光電二極管模型，在1310納米處對DFB進行RIN測量示例。該光電二極管與標準噪聲分析儀結合，使底線在10 kHz及以上頻率下可降至-175 dBc/Hz。

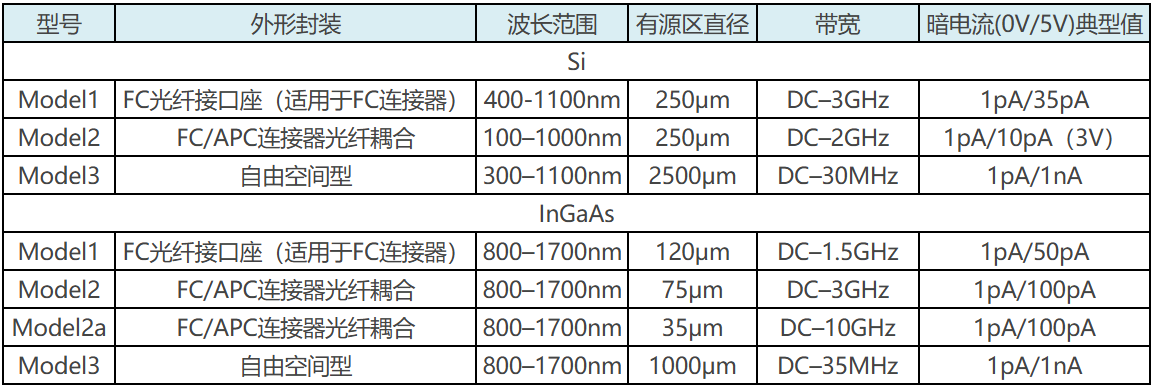

選型指導，選擇光電二極管

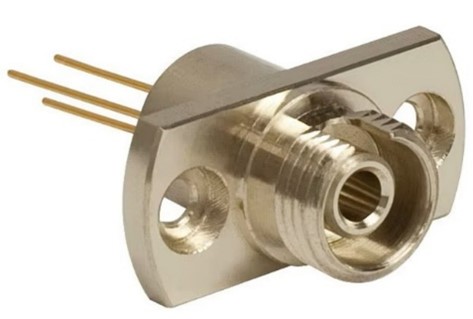

對于Si光電二極管，Model 1適用于收集多模光纖(含)傳輸?shù)墓庑盘?hào)，兼容任何單模光纖，支持FC/APC或FC/PC連接器;Model 2適用于FC/APC連接器的單模光纖應用，或在無電子元件情況下進行熔接使用;Model 3適用于大面積自由空間傳感器，具備高靈敏度、擴展紅外探測能力及良好的空間容差，易于安裝。

對于InGaAs光電二極管，Model 1適用于收集多模光纖(含)傳輸?shù)墓庑盘?hào)，兼容任何單模光纖，支持FC/APC或FC/PC連接器;Model 2理想用于電信、光纖放大器或光纖激光器等單模光纖應用;Model 2a僅適用于短脈沖(皮秒/納秒級)應用，不適合高靈敏度要求的場景;Model 3適用于大面積自由空間傳感器，具備高靈敏度和良好的空間容差，適合對探測靈敏度要求較高的應用。
