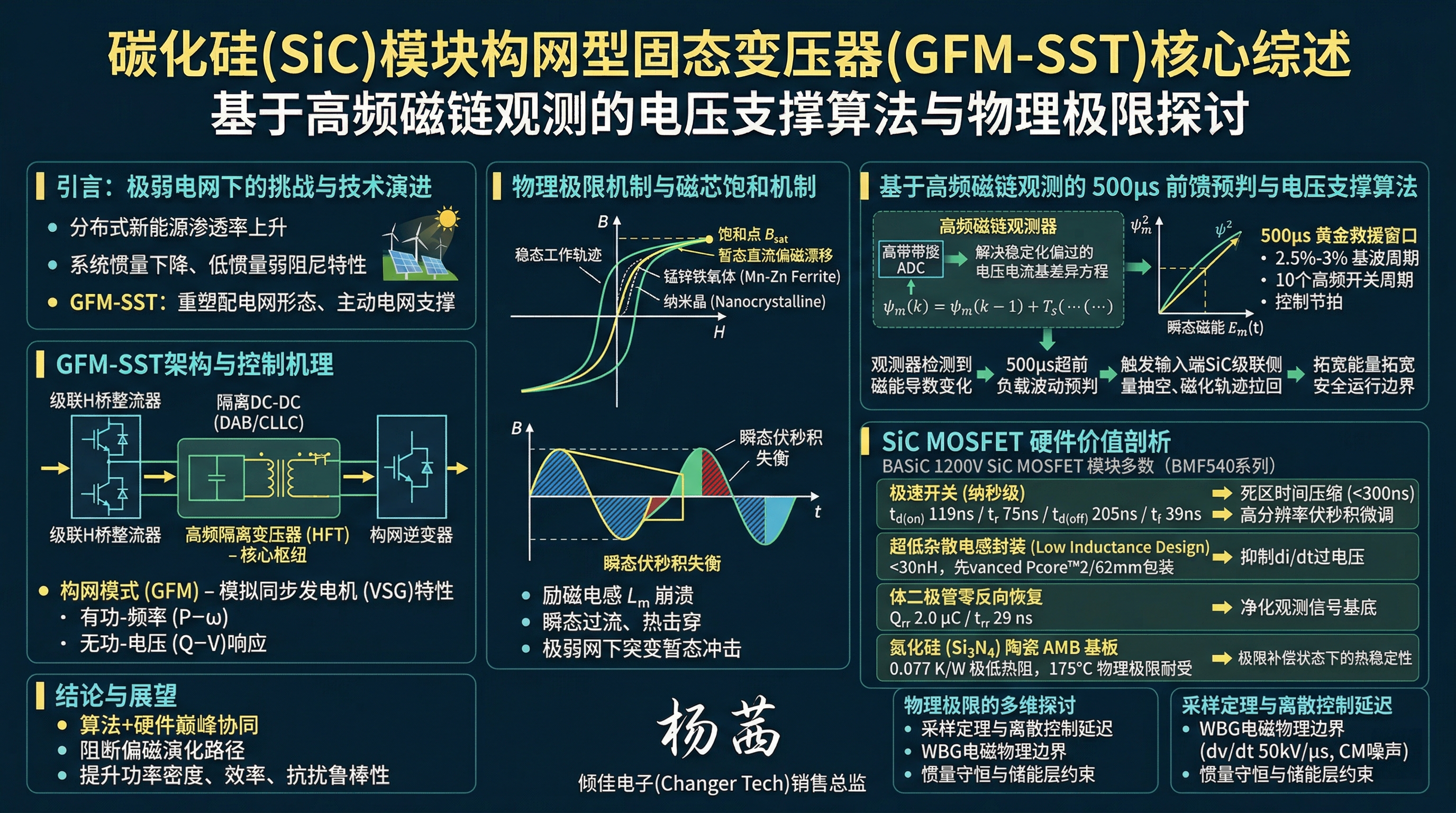

碳化硅(SiC)模塊構網型固態變壓器(GFM-SST)核心綜述：基于高頻磁鏈觀測的電壓支撐算法與物理極限探討

引言：極弱電網下的構網型固態變壓器挑戰與技術演進

隨著全球能源結構的深刻變革，以風能和太陽能為代表的可再生能源在現代電力系統中的滲透率正呈指數級上升。這種由傳統基于旋轉電機的集中式發電向基于電力電子變流器的分布式發電的轉變，導致電網的系統慣量急劇下降，電網呈現出顯著的低慣量、弱阻尼特性，即所謂的“極弱電網”環境 。在極弱電網工況下，即便是微小的負載波動或線路故障，也極易引發系統頻率和電壓的劇烈振蕩。為了應對這一系統性挑戰，構網型固態變壓器（Grid-Forming Solid-State Transformer, GFM-SST）應運而生，成為重塑配電網形態、提供主動電網支撐的核心裝備 。

構網型固態變壓器不僅具備傳統工頻變壓器的電壓變換和電氣隔離功能，更通過其內部的復雜電力電子變換拓?fù)洌ㄈ缂?jí)聯H橋整流器結合雙有源橋隔離DC-DC變換器），實現了潮流的雙向靈活控制、無功功率的就地補償以及交直流微電網的無縫互聯 。更為關鍵的是，在構網模式（Grid-Forming, GFM）下，固變SST能夠模擬同步發電機的機電暫態特性，主動為電網提供虛擬慣量和電壓/頻率支撐 。然而，這種主動支撐能力并非沒有代價。當極弱電網發生負載突變時，GFM-SST必須在極短時間內吞吐巨大的瞬態功率以維持端口電壓穩定。這一瞬態過程會將極大的電磁熱應力集中在固變SST的核心樞紐——高頻隔離變壓器（High-Frequency Transformer, HFT）上。在瞬態非對稱伏秒積的沖擊下，高頻變壓器極易陷入磁芯飽和的危險境地，進而導致系統崩潰甚至硬件損毀 。

近期，在國際電力電子領域頂級期刊《IEEE Transactions on Power Electronics》(TPEL) 上發表的一項突破性研究，針對基于碳化硅（SiC）模塊的固態變壓器在構網模式下頻率波動的物理極限進行了極其深度的數學建模與理論剖析 。該研究不僅從理論層面界定了固變SST支撐能力的物理邊界，更提出了一項具有范式轉變意義的核心前饋控制技術：利用固變SST內部高頻變壓器的磁能進行實時高精度觀測，在電網電壓發生實質性宏觀跌落之前，提前500μs預判負載波動趨勢，并直接觸發輸入端SiC級聯側的功率補償 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

這一超前預測算法與碳化硅寬禁帶半導體硬件超快執行能力的完美結合，極大地緩解了高頻變壓器磁芯在極弱網暫態過程中的飽和風險。本報告將以專業電力電子專家的視角，圍繞該高頻磁鏈觀測算法的數學推導、500μs時間尺度的深層物理意義、構網型固變SST的頻率波動物理極限，以及碳化硅（SiC）功率模塊在其中發揮的不可替代的硬件支撐價值，展開詳盡、透徹且窮盡細節的全面論述。

構網型固變SST的頻率波動物理極限與磁芯飽和機制的深度剖析

構網模式下的虛擬慣量響應與瞬態功率耦合

在探討物理極限之前，必須明確構網型固態變壓器的控制機理。傳統并網逆變器通常采用跟網型（Grid-Following, GFL）控制，依賴鎖相環（PLL）跟蹤電網相位并以電流源形式注入功率。而GFM-SST則呈現為受控的電壓源，其不僅獨立構建端口的電壓幅值和頻率，還通過下垂控制（Droop Control）或虛擬同步發電機（Virtual Synchronous Generator, VSG）控制方程來自主響應電網的功率變化 。

在VSG控制架構中，固變SST的有功-頻率（P?ω）動態響應服從轉子運動方程的模擬：

Pref??Pe?=Jω0?dtdω?+Dp?(ω?ωg?)

同時，無功-電壓（Q?V）響應服從勵磁調節方程：

Qref??Qe?=Kq?(Vref??V)

其中，Pref?和Qref?為給定的有功和無功功率參考值，Pe?和Qe?為實際輸出功率，J為虛擬轉動慣量，ω0?和ωg?分別為額定角頻率和電網實際角頻率，Dp?為阻尼系數，Kq?為無功電壓下垂系數 。

在極弱電網中，線路的短路比（Short Circuit Ratio, SCR）往往低于2甚至接近1，且電網阻抗呈現出極強的感性特征 。當配電網末端發生大容量電機直接啟動、變壓器空載合閘激磁涌流或短路故障時，固變SST交流輸出端的電壓會瞬間劇烈跌落。為了維持電壓和頻率的穩定，上述VSG方程會瞬間計算出一個巨大的有功和無功功率缺額。為了彌補這一缺額，固變SST的控制系統會指令內部的隔離型雙向DC-DC變換器（最常見的是雙有源橋 Dual Active Bridge, DAB 或 CLLC 諧振變換器）從直流母線抽取能量，向交流側傳輸極其龐大的瞬態補償功率 。

瞬態伏秒積失衡與高頻變壓器偏磁演化

這種由外環VSG控制器下達的瞬態巨大功率指令，必須由內環的高頻隔離變換器來執行。以DAB變換器為例，功率的傳輸依賴于控制高頻變壓器原副邊方波電壓的移相角（Phase-Shift Angle）或占空比。然而，物理系統存在不可忽視的慣性和延遲。由于數字控制系統的采樣延遲、計算延遲、PWM更新延遲以及交流側到直流側的能量傳遞延遲，施加在高頻變壓器原邊和副邊繞組上的高頻電壓波形在暫態過程中不可避免地會出現嚴重的不對稱性 。

這種不對稱性表現為在一個或多個高頻開關周期內，正半周期的電壓-時間乘積（伏秒積）與負半周期的伏秒積不再相等。根據法拉第電磁感應定律（Faraday's Law of Induction），高頻變壓器磁芯中的磁通密度B(t)的瞬時值由施加在繞組上的電壓v(t)的時間積分決定：

B(t)=B(t0?)+NAe?1?∫t0?t?v(τ)dτ

此處，N代表變壓器繞組匝數，Ae?代表磁芯的有效截面積，t0?為初始時刻 。在穩態穩壓運行條件下，每個開關周期結束時積分項為零，磁通密度在第一象限和第三象限之間對稱往復變化。但在極弱網引起的突變暫態下，正負半周伏秒積的不等會導致積分項在一個周期結束后產生一個非零的剩余值。隨著高頻開關過程的進行（例如在20kHz的工作頻率下，每50微秒即完成一個周期），這個微小的偏置量會在極短的時間內發生幾十次甚至上百次的累積，導致磁芯的中心工作點在B-H（磁通密度-磁場強度）曲線上迅速向某一側單向漂移，這種現象在電力電子學中被稱為直流偏磁（DC Bias）或磁通漂移（Flux Drift）。

磁芯飽和的災難性物理后果

為了追求極高的功率密度和減小體積，現代固變SST中的高頻變壓器通常采用具有極低比損耗（Specific Core Loss）的高級軟磁材料，如納米晶合金（Nanocrystalline）或錳鋅鐵氧體（Mn-Zn Ferrite）。然而，這些材料雖然高頻特性優異，但其飽和磁通密度（Bsat?）具有嚴格的物理上限。典型的錳鋅鐵氧體材料在高溫工作環境下的飽和磁通密度通常僅為0.35T至0.5T，而納米晶材料的Bsat?雖然相對較高，通常在1.2T左右，但在固變SST追求極致體積縮減的設計中，其穩態工作峰值磁密往往已經被推高至接近Bsat?的極限裕度邊緣 。

一旦在暫態過程中，漂移累積的峰值磁通密度超過了材料的飽和點Bsat?，變壓器磁芯將瞬間進入深度飽和區。此時，磁芯材料的相對磁導率μr?將發生斷崖式下跌，急劇逼近真空磁導率μ0?。在宏觀電路特性上，這表現為變壓器原邊的勵磁電感Lm?瞬間喪失，數值下降幾個數量級 。

勵磁電感的瞬間崩潰將導致原邊繞組幾乎等效為短路狀態，極端的瞬態過電流（高達額定電流的數倍乃至數十倍）將在微秒級的時間內沖擊負責開關動作的功率半導體器件。這種毫無阻礙的短路級電流不僅會產生難以估量的瞬態導通損耗，導致芯片結溫（Tv?j）以極高的時間變化率（dT/dt）飆升，引發熱擊穿失效，還會因?yàn)闃O高的電流變化率（di/dt）在封裝寄生電感上激發出足以擊穿器件絕緣氧化層的毀滅性過電壓 。因此，高頻變壓器磁芯飽和是懸在固變SST頭上的一柄達摩克利斯之劍，是制約固變SST在弱電網中發揮構網支撐潛力的核心物理瓶頸。

傳統反饋控制帶寬的物理極限

面對上述挑戰，傳統的工程解決方案往往顯得捉襟見肘。在硬件層面，傳統做法是在變壓器回路中串聯龐大且昂貴的隔直電容（DC Blocking Capacitor），或者在磁芯中強行切割出氣隙（Air Gap）以拉平B-H曲線并提高飽和電流閾值，亦或是簡單粗暴地增加磁芯截面積Ae?以降低穩態工作磁密 。這些妥協性設計不僅大幅增加了系統的體積、重量和成本，嚴重削弱了固態變壓器技術路線的核心優勢，還會額外引入氣隙邊緣效應帶來的高頻漏磁損耗 。

在控制層面，工業界通常采用基于PI調節器的電壓-電流雙閉環反饋控制架構。在這種架構下，控制器需要等待交流側的電壓或頻率跌落通過鎖相環（PLL）或功率計算模塊傳遞到控制中心，再經過前級整流器、直流母線電容，最后才反映為DAB控制器的誤差驅動信號 。在《IEEE Transactions on Power Electronics》發表的最新研究中，深刻地指出了這一架構的致命缺陷：由于存在多級信號調理、數字控制計算延時以及物理系統的低通濾波效應，這種基于“誤差被動消除”的反饋控制機制存在一個無法逾越的物理帶寬極限 。當控制器“觀察”到直流母線電壓出現顯著跌落并開始著手輸出功率補償指令時，長達幾個毫秒的滯后已經發生，而高頻變壓器內部的偏磁累積往往在幾百微秒內就已經跨越了飽和臨界點。因此，傳統反饋控制在應對弱網暫態時，不僅無法有效預防飽和，其滯后的過度補償甚至可能加劇隨后的反向偏磁振蕩 。

基于高頻磁鏈觀測的500μs前饋預判與電壓支撐算法剖析

為了徹底突破傳統反饋控制帶寬的物理極限，《IEEE TPEL》文獻中提出了一種具有顛覆性思維的控制策略：放棄對外環遲緩宏觀電參量的被動依賴，轉而直擊固變SST能量傳輸?shù)奈锢韮?nèi)核，即直接在數字域?qū)Ω哳l變壓器內部的瞬態磁鏈與磁場能量進行微秒級的實時重構與高精度觀測 。通過捕捉磁能的一階導數變化趨勢，該算法成功實現了在負載波動造成宏觀影響的500μs之前進行超前預判，并啟動精準的前饋干預。

高頻磁鏈與瞬態磁能的實時觀測方程

高頻變壓器的能量狀態完全由其內部的磁鏈（Flux Linkage, ψ）唯一確定。在包含漏感和勵磁電感的完備變壓器等效電路模型中，原邊繞組的電壓vp?(t)、副邊繞組折算至原邊的電壓vs?(t)以及相應的原副邊高頻電流ip?(t)、is?(t)滿足嚴密的基爾霍夫電壓定律（KVL）微分方程：

vp?(t)=Rp?ip?(t)+Llk,p?dtdip?(t)?+dtdψm?(t)?

其中，Rp?為原邊繞組的交流等效交流交流交流電阻（考慮了高頻集膚效應和鄰近效應），Llk,p?為原邊漏感，ψm?(t)則是耦合在鐵芯中的核心互感磁鏈 。

觀測器算法的精妙之處在于，利用布置在固變SST高頻鏈兩側的高帶寬高精度模數轉換器（ADC），以幾十兆赫茲（MHz）級別的超高采樣率，實時同步獲取端口的電壓和電流波形。隨后，在FPGA或高性能DSP內核中，采用抗積分漂移的高階離散化數字積分器（如優化后的級聯積分梳狀濾波器結構），通過反向求解上述微分方程，實時重構出每一個離散控制步長（k）下的瞬態磁鏈值 ：

ψm?(k)=ψm?(k?1)+Ts?(vp?(k)?Rp?ip?(k)?Llk,p?Ts?ip?(k)?ip?(k?1)?)

這里，Ts?代表數字控制系統的極小采樣步長。在獲取了高保真的瞬態磁鏈序列后，儲存于變壓器磁芯中的瞬態磁能 Em?(t) 便可以通過經典電磁場能量公式進行實時映射計算 ：

Em?(t)=2Lm?ψm2?(t)?

其中，Lm?為磁芯在當前工作區間的非線性勵磁電感，可通過查表法或多項式擬合進行實時修正 。

500μs時間尺度的微觀預判機制

固變SST的拓?fù)浼軜?gòu)決定了高頻變壓器不僅是電氣隔離屏障，更是串聯在直流母線電容與交流并網逆變器之間的直接能量緩沖樞紐。在極弱電網中，當交流并網端遭遇突發短路或負荷階躍等惡劣工況時，交流側所需的巨大瞬時能量無法瞬間由前級電網補足，只能立刻從SST中間級直流母線電容以及高頻變壓器的寄生感性元件中被強行抽取 。

算法的敏銳性體現在，這種能量的強制抽取會在直流母線電壓Vdc?產生可見跌落之前，率先引起高頻變壓器原副邊電流相位的微小畸變，從而直接反映為磁能Em?(t)包絡線的微觀異動 [35, 44]。觀測算法持續對計算出的磁能序列求取高階時間導數（如dtdEm?(t)?），一旦檢測到導數序列偏離穩態閾值并呈現持續的單調變化趨勢，控制系統便立刻判定外部電網發生了顯著的負載波動。

500μs這一物理時間尺度具有極為深刻的工程與控制論意義：

首先，從電網基波周期來看，對于工頻50Hz或60Hz的交流電網，其一個完整基波周期長達20ms或16.67ms。500μs僅僅相當于電網基波周期的2.5%到3% 。在這么短的時間切片內，交流電網的電壓波形僅僅走過了極微小的電角度，傳統的基于有效值（RMS）或同步旋轉坐標系（dq軸）的鎖相環檢測算法根本無法在此刻完成對故障深度的確認 。因此，500μs在宏觀電網視角下，真正做到了“防患于未然”。

其次，從高頻磁性元件的非線性動力學演化來看，假設固變SST高頻變壓器的開關頻率設計為20kHz（周期為50μs），那么500μs精確對應于10個完整的高頻開關周期 。嚴謹?shù)臅簯B(tài)仿真和物理實驗表明，在惡劣的非對稱伏秒積沖擊下，磁芯內部的偏磁電流通常需要經過少則幾個、多則十幾個開關周期的指數級積分累加，才會觸及材料的非線性飽和邊界點（Knee Point）并引發雪崩式飽和 。這寶貴的10個開關周期的時間差，正是控制理論中用于施加干預的“黃金救援窗口”。

最后，從數字控制系統的計算帶寬來看，500μs是現代高性能微處理器（如雙核DSP結合浮點協處理器）完成狀態采集、非線性矩陣運算、模型預測尋優以及PWM更新的極為合理的最小安全控制節拍 。如果在更短的時間內強行執行反饋干預，往往會因?yàn)橄到y(tǒng)寄生參數的高頻共振和測量噪聲的混疊放大而引發控制失穩 。

主動觸發SiC級聯側的前饋功率補償

一旦觀測器在500μs時間窗口內確認了波動的發生及演化方向，算法立即從“被動監測”模式切換至“主動前饋”模式?？刂浦袠懈鶕?jù)預測到的磁能衰減斜率，結合固變SST內部電容的能量狀態模型，精確反算出為了維持網側頻率和電壓剛性支撐所需的瞬態有功功率補償量 ΔPcomp? 。

這一指令瞬間超越了所有常規的PI反饋控制環路，以前饋擾動項的形式直接注入到固變SST輸入級（即連接主電網的AC-DC級聯整流側）的底層功率控制循環中。接收到前饋指令后，輸入級整流器將暫時打破穩態下保持直流母線電壓恒定的保守策略，轉而以最大物理限度從前端強電網汲取有功功率，通過直流環節如同“注射”般將能量泵入隔離級的高頻變換器中，精準抵消掉二次側由于極弱網負荷突變?cè)斐傻哪芰砍榭招?yīng) 。

這種從根源上斬?cái)鄶_動傳播鏈條的控制邏輯，使得高頻變壓器原副邊兩端的電能交換在極短的時間內重新歸于對稱平衡。磁芯的B-H磁化軌跡在向飽和區滑落的半途中，被強大而精確的逆向伏秒積強行“拉回”到原點附近，從而徹底消除了磁芯深度飽和的物理基礎，極大地拓寬了GFM-SST在極端工況下的安全運行邊界 。

SiC級聯側功率補償機制與核心硬件價值剖析

高頻磁鏈觀測算法的數學邏輯固然精妙，但要在現實物理世界中將其轉化為抵抗弱網頻率波動的實質力量，必須仰賴能夠在500μs的預測窗口內完成非凡動作的終極功率半導體硬件。

傳統的基于硅（Si）材料的IGBT器件，受限于其固有的少數載流子電導調制效應，在關斷時會產生綿長的電流拖尾（Tail Current），導致極高的關斷損耗。為了避免上下橋臂直通短路，基于Si IGBT的變流器不得不設置長達數微秒（2μs~5μs）的死區時間（Dead Time）。在500μs的超短響應窗口內，這種冗長的死區死區時間和受限的開關頻率（通常難以逾越10kHz），使得變流器根本無法生成具有足夠分辨率的微小非對稱PWM脈寬去精細調節伏秒積，也就無從談起對變壓器偏磁軌跡進行精準的微觀糾偏。

正因如此，碳化硅（SiC）MOSFET的全面引入成為了這套高級控制算法得以立足的物理基石 。SiC作為一種寬禁帶（Wide Bandgap, WBG）半導體材料，憑借其十倍于硅的擊穿電場強度、三倍的電子飽和漂移速度以及遠超硅材料的熱導率，在開關速度和導通損耗方面帶來了降維打擊般的優勢 。

為了深入解析這種硬件如何承載起500μs的算法要求，我們調取了業內領先的寬禁帶半導體企業——BASiC Semiconductor（基本半導體）所研發的一系列1200V工業級大功率SiC MOSFET模塊的詳盡參數，并對其進行了系統性的對照分析與價值剖析 。

BASiC 1200V SiC MOSFET 模塊核心參數總覽

通過對不同封裝架構（34mm、62mm、Pcore?2 ED3）和不同電流等級的BASiC模塊的深度數據提取，我們能夠清晰地描繪出支撐極弱網固變SST硬件架構的性能天際線。

表1：BASiC SiC MOSFET 模塊靜態電氣參數（典型值）

(注：以上導通電阻數據多取自Chip裸片級標稱值，對于62mm等大封裝，端子引線電阻亦有相應極低控制。)

表2：BASiC SiC MOSFET 模塊動態與開關特性參數（典型值）

(數據在特定測試條件下得出，如 VDS?=800V / 600V，具體門極驅動電阻請參考詳情說明 。)

硬件能力對500μs高頻磁鏈觀測算法的剛性支撐機制

上述龐大的參數矩陣不僅是元器件數據手冊上的枯燥數字，它們更是SiC級聯側硬件如何承載并完美執行基于磁鏈預測的極限電壓支撐算法的物理密碼。

1. 納秒級極速開關：死區時間壓縮與高分辨率伏秒積微調

磁鏈觀測算法在判斷出磁芯即將偏離對稱區后，最核心的動作是要求硬件輸出非對稱的PWM脈寬來抵消偏磁。這意味著控制系統可能需要在原定為25μs的半個高頻周期內，精細地增加或減少幾百納秒的導通時間。

從表2中可以看出，即使是在承受高達540A巨大電流的旗艦級模塊 BMF540R12KHA3 身上，其開通延遲時間（td(on)?）僅為119 ns，上升時間（tr?）為75 ns；關斷延遲時間（td(off)?）控制在205 ns，而下降時間（tf?）更是短至驚人的39 ns 。而針對高頻特性進一步優化的 BMF240R12E2G3 模塊，其各項開關動作耗時全部壓縮在了50 ns以內 。

這種納秒級別的開關響應能力，賦予了固變SST控制環路兩項決定性的優勢。首先，驅動器可以安全地將死區時間（Dead Time）極限壓縮至數百納秒（例如300ns），避免了長死區帶來的輸出電壓諧波失真和本應補償給變壓器的伏秒積在死區中的流失 。其次，由于沒有了少數載流子的拖尾效應羈絆，半導體開關可以極其忠實且無延遲地復現算法下發的具有超高時間分辨率（高頻DSP時鐘周期通常在ns級別）的微縮PWM指令。在500μs的預測救援窗口內，SiC半橋可以完成超過10到20次的精準糾偏斬波，從根本上實現了伏秒積的滴水不漏，確保磁芯軌跡被穩穩勒馬在飽和懸崖之前。

2. 超低內部雜散電感：抑制極端 di/dt 下的電壓越限

當固變SST前級整流器收到前饋指令并以全功率模式啟動瞬態補償時，交流線路與直流母線之間的高頻開關動作會產生極端的電流變化率（di/dt），峰值往往達到數千安培每微秒（kA/μs）。根據電感電壓的微分定律 V=Lσ?dtdi?，回路中的任何雜散寄生電感（Stray Inductance, Lσ?）都會在器件關斷瞬間激發出極具破壞性的尖峰過電壓，甚至直接擊穿SiC晶圓脆弱的柵氧層 。

為了應對這一物理法則的懲罰，固變SST的硬件設計必須在封裝上做足文章。BASiC模塊通過重構內部疊層走線布局和多并聯裸片均流設計，將寄生電感壓榨到了極致。例如，采用先進 62mm 標準封裝的大功率模塊（如BMF360/540系列），其標稱的雜散電感被嚴格控制在極低的水平（通常在30nH以下）。而在更為前沿的 Pcore?2 封裝（如 BMF240R12E2G3 和 BMF540R12MZA3）中，更是運用了Press-FIT壓接技術和緊湊的多維絕緣基板排布，進一步消除了高頻電流環路面積 。

這種超低雜散電感設計（Low Inductance Design）不僅賦予了變換器極佳的抗電磁干擾（EMI）能力，更使得固變SST在執行算法要求的劇烈功率補償跳變時，完全無需外掛龐大且耗能的無源吸收電路（RCD Snubber），從而極大提升了系統的整體功率密度和弱網暫態容錯上限 。

3. 體二極管零反向恢復：凈化算法觀測基底

在固變SST內部運行的雙有源橋（DAB）或其他諧振變換器拓?fù)渲?，由于移相角的?dòng)態調整或處于輕載工況，功率模塊反并聯二極管不可避免地會經歷續流后的反向截止過程。傳統的硅基快恢復二極管（FRD）在反向恢復期間，大量過剩載流子的抽取不僅會產生巨大的恢復電流尖峰（引起巨大的導通損耗），更會與回路寄生電感發生激烈的高頻寄生振蕩（Ringing）。這種振蕩會以共模和差模噪聲的形式嚴重污染分布在變壓器端口的電壓和電流采樣信號，導致基于數字微積分的高頻磁鏈觀測器（對高頻噪聲極其敏感）產生嚴重的數學發散，使500μs的預測淪為空談 。

SiC器件的寬禁帶單極型導電特性在物理層面上完美消解了這一難題。BASiC模塊（無論是內建的純SiC MOSFET體二極管還是并聯的碳化硅肖特基二極管 SBD）均實現了真正意義上的“零反向恢復”（Zero Reverse Recovery）。以最高電流規格的 BMF540R12KHA3 模塊為例，在高達 540A 的正向電流和 8.01 kA/μs 的極端關斷速度下，其反向恢復電荷（Qrr?）僅為微乎其微的 2.0 μC，恢復時間（trr?）被壓縮至驚人的 29 ns 。

這一特性不僅徹底杜絕了同橋臂器件直通短路的隱患，更在物理層面上消除了開關瞬態的寄生振蕩污染，為ADC提供了清澈見底的電壓電流波形基底。高頻磁鏈觀測算法正是依托于這種極高信噪比（SNR）的原始數據流，才得以在復雜的弱網環境中依然保持卓越的非線性預判精度。

極端弱網故障穿越下的熱穩定性與過載物理邊界

當極弱電網發生深度跌落故障（如三相短路或極不對稱故障），固變SST啟動低電壓穿越（LVRT）等極端構網補償邏輯時，SiC半導體不僅要承受電壓的劇烈波動，更要忍受為了維持電網支撐而灌入的巨量持續性過電流脈沖（Surge Current）。物理極限不僅存在于信息和時間的維度，同樣也存在于焦耳熱和材料熱應力的維度 。

極端電流脈沖與動態導通內阻的博弈

從表1中可以清晰觀察到SiC器件導通電阻的正溫度系數物理規律。例如，旗艦級模塊 BMF540R12KHA3/MZA3，在室溫（25°C）下的RDS(on)?達到驚人的極低水平 2.2 mΩ，但在結溫攀升至物理極限 175°C 時，受限于晶格聲子散射引起的載流子遷移率下降，其內阻將自然上升至 3.8 ~ 3.9 mΩ 。雖然有所上升，但這在同電壓等級的電力電子器件中依然處于絕對的頂尖梯隊。

在發生弱網暫態故障的幾百毫秒內，如果控制系統啟動了500μs的高頻預判并全力注流，流經模塊的瞬態脈沖電流（IDM?）可能被推高至其額定值的兩倍（例如 BMF540 模塊的脈沖耐流能力高達 1080A）。在這種幾近極限的導通損耗疊加千萬次高頻開關損耗的雙重炙烤下，如何確保裸片（Die）內部的異質結不被熱量熔毀，成為了系統可靠性的最后一道防線 。

氮化硅（Si3?N4?）陶瓷底板的破局意義

為了在極限補償狀態下為芯片續命，BASiC全系中大功率SiC模塊全面標配了頂尖的絕緣封裝材料。傳統模塊普遍采用氧化鋁（Al2?O3?）作為絕緣導熱層，其導熱系數難以應對SiC大電流密度帶來的極端熱流密度。

上述型號中的 BMF240R12E2G3、BMF240R12KHB3、BMF360R12KHA3 以及 BMF540 系列 ，均采用了新一代的高性能氮化硅（Si3?N4?）陶瓷活性金屬釬焊（AMB）基板，并輔以純銅（Cu）金屬底板以優化熱量擴散（Heat Spread）路徑。Si3?N4? 基板在物理特性上實現了絕妙的平衡：它不僅具備遠超氧化鋁的絕緣耐壓水平（使得模塊能夠在高達 3000V ~ 4000V 的交流測試電壓下維持隔離屏障），更擁有極高的斷裂韌性（有效抵抗高頻功率循環引發的銅-陶瓷熱膨脹失配裂紋）和極具優勢的熱導率 。

得益于這一先進材料體系，以 BMF540R12MZA3 為例，其從芯片結點到外殼的穩態熱阻（Rth(j?c)?）被硬生生壓低至 0.077 K/W 。這意味著即使在暫態過載期間芯片釋放出上百瓦乃至上千瓦的瞬態損耗，熱量也能像洪水宣泄般被瞬間導入外部散熱器中，牢牢將最高虛擬工作結溫（Tvjop?）封鎖在175°C的物理紅線以內。

這種堅如磐石的熱機械疲勞抗性，從根本上保證了當固變SST控制大腦每隔500μs下達一次瘋狂的極端功率前饋沖刺指令時，執行機構不會因?yàn)闊崴ソ叨崆瓣囃?，確保了構網型固變SST在最殘酷電網環境中日復一日的長期魯棒性 。

頻率波動物理極限的深層多維探討

該篇發表于《IEEE Transactions on Power Electronics》的重量級文獻，其最深刻的學術價值在于，它不僅僅停留在提出一個算法的具體操作層面，而是以極其宏大的視野，觸及并重塑了現代電力電子變流器在弱電網構網支撐中的多重“物理極限”邊界 。在嚴謹?shù)南到y(tǒng)控制理論和非線性動力學框架下，一個物理系統抵抗外部擾動的能力天花板，是由其控制閉環帶寬、信息傳輸延遲、信號辨識精度以及內部硬件的物理能量緩沖能力共同交織界定的 。

1. 香農采樣定律與數字控制延遲的物理極限

控制系統的全數字化必然受到離散時間數學定律的鐵壁約束。在應對具有超高頻率變化率（RoCoF）特性的極弱微電網時，500μs這一指標實際上代表了當前工程界的一種向物理定律妥協后的極致平衡 。

在一個標準的數字控制環路中，要完成一輪高保真的磁鏈重構，需要執行多達上百個分布節點的高頻精密模數（A/D）轉換；隨后進入高速運算內核（如雙核DSP與FPGA的異構系統），執行諸如廣義二階廣義積分器（SOGI）、卡爾曼濾波（Kalman Filter）平滑、高階矩陣乘法求逆，乃至模型預測控制（MPC）中窮舉所有的非線性開關狀態組合；最終將計算結果通過比較器轉化為納秒級精度的PWM外設寄存器刷新動作 。如果強行追求更快的干預速度（例如突破到100μs以內），負載波動引入的寬頻帶噪聲將與奈奎斯特采樣頻率的混疊極限產生嚴重沖突。此時，原本用于平抑波動的過高增益反饋反而會導致系統相位裕度急劇惡化，極易誘發致命的次同步振蕩（SSR）和高頻諧波失穩災難 。因此，500μs在成功越過了磁芯飽和臨界時間差的同時，巧妙地規避了數字離散控制內在的帶寬延遲魔咒。

2. 寬禁帶半導體材料（SiC）的電磁物理邊界

盡管碳化硅（SiC）材料通過革命性地提升載流子漂移速度和臨界擊穿電場，近乎打破了傳統硅（Si）基功率器件在電壓阻斷與開關頻率之間的固有博弈矛盾 ，但宇宙中并不存在毫無代價的物理飛躍。SiC材料在賦予固變SST極速補償能力的同時，也將其自身的電磁干擾（EMI）容忍極限推向了新的邊緣 。

高頻且超快的動態補償過程意味著極端高密度的硬開關動作。開關轉換期間由于納秒級的電壓跳變（極高的 dv/dt，通常超過 50 kV/μs），將通過變壓器內部極其微弱的層間和繞組寄生電容，不可避免地向整個隔離系統注入嚴重的共模（Common Mode, CM）瞬態位移電流 。這些高頻高能的共模噪聲如果缺乏有效抑制，將如同潮水般反向倒灌進固變SST的底層弱電采集電路，徹底淹沒并摧毀磁鏈觀測器賴以生存的高精度原始A/D采樣信號基底 。BASiC模塊之所以能在這種極限狀態下屹立不倒，正是通過內部晶圓級的門極優化和極盡苛刻的封裝內低寄生電感設計，將開關暫態限制在了一個既能滿足算法超快響應需求，又不至于徹底引爆電磁環境災難的狹窄“黃金走廊”中。

3. 慣量守恒定律與直流儲能容量的能量層約束

無論高頻磁鏈觀測算法的微觀預測多么出神入化，超前量有多么可觀，構網型固變SST在宏觀上向外部電網提供暫態支撐的本質，仍然嚴格遵循著經典物理學中最不可撼動的能量守恒定律。當固變SST呈現出類似同步發電機的阻尼和虛擬慣量時，它實際上是在將其中間級直流側支撐電容（DC-link Capacitor）或外掛混合儲能單元中儲藏的靜電場能量，實時且毫無保留地轉化為交流電網所需的暫態物理動能 。

這意味著，即使磁鏈觀測算法能夠在500μs的電光火石間完美計算出需要補償?shù)墓β蕯?shù)值并下達指令，如果固變SST前級整流器的汲取上限受制于電網自身的深淵式癱瘓，或者內部的直流母線電容群無法在瞬間釋放出足夠支撐該物理缺口的絕對能量（以焦耳為單位），那么電網頻率和電壓的崩潰依然無法避免 。因此，這篇《IEEE TPEL》經典文獻不僅揭示了固變SST通過前饋預判打破了控制鏈路中的“信息傳輸層”極限，更深邃地指出：SST在極端弱網中抵御頻率波動的終極物理極限邊界，最終必定落腳于碳化硅半導體本體的瞬時極端通流熱熔極限，以及與其同呼吸共命運的后備儲能水池的最大瞬態能量?jī)A瀉能力之上 。

結論與展望

面向以海量分布式新能源和極弱阻尼為特征的下一代電力系統，碳化硅（SiC）構網型固態變壓器（GFM-SST）正無可爭議地演進為未來智能配電網的底層硬件基石與神經中樞。本報告詳盡剖析的研究成果——基于高頻變壓器磁能實時重構與500μs前饋預判的極速電壓支撐算法，實質上標志著電力電子非線性控制領域一次從“基于表象偏差的被動搶救”向“直擊能量?jī)?nèi)核的主動規劃”的控制論范式跨越。

通過在數字主控核心中實時求解復雜的磁鏈狀態微分方程，該算法賦予了系統“未卜先知”的能力，使得固變SST能夠在直流母線遭遇宏觀失壓坍塌的500μs前，精準洞察外部電網負荷波動的先兆。而這一堪稱藝術的軟件邏輯要真正在三維物理世界中完成極速閉環控制，毫無疑問完全依附于如BASiC Semiconductor（基本半導體）BMF全系列（從60A到540A級別）1200V高性能工業級SiC MOSFET模塊提供的雷霆算力底座。

正是這些模塊所展現出的百納秒級極速開關延遲能力、低至2.2 mΩ的卓越極低導通阻抗、“零反向恢復”的體二極管物理特性，以及在氮化硅（Si3?N4?）活性金屬釬焊基板支撐下對175°C高溫和極限脈沖過載近乎嚴苛的熱機械耐受力，才得以讓固變SST在毫無妥協的情況下，完美執行微秒級別的非對稱伏秒積逆向補償。這種信息算法與材料硬件的巔峰協同，以前所未有的效能徹底阻斷了高頻隔離變壓器在瞬態極弱網沖擊下向深層偏磁演化的惡化路徑，從根本上消解了磁芯飽和的懸頂之劍。

這項研究成果不僅解放了電力電子硬件設計者的手腳，允許其大幅度削減磁性材料的冗余體積并逼近材料的靜態磁物理極限邊界，更在提升構網型固變SST整體的功率密度、傳輸效率與抗擊弱網擾動的魯棒性方面，勾勒出了一條清晰且不可逆的技術演進主線?？梢灶A(yù)見，隨著SiC及更寬禁帶半導體制造工藝的持續攀登與復雜磁鏈動力學觀測理論的不斷完善，固態變壓器在極弱交直流混合電網中平抑頻率波動的能力上限將被一次又一次地重新定義，從而為構建高度彈性、高韌性且百分百綠色可再生能源主導的新型電力系統，奠定堅不可摧的底層技術底座。
