前言

最近在玩APM32F407IG的板子，發現官方提供了兩個RTOS的demo，FreeRTOS和RT-thread。想著APM32F4這么豐富的資源，是不是也可以跑一下ThreadX RTOS看看。想著就動手，本文記錄了APM32F4移植ThreadX RTOS的過程，供各位做個參考，權當拋磚引玉了。

1 ThreadX簡介

說到RTOS，大家可能會想到FreeRTOS和我們國產的RT-Thread，這兩者的知名度都非常高。因?yàn)樗鼈兩逃妹赓M(fèi)，組件也十分豐富。那ThreadX RTOS可能就“鮮為人知”了，但是在一些行業內，它可是“如雷貫耳”，因?yàn)樗线^(guò)天。O(∩_∩)O哈哈~，下面就簡單介紹一些ThreadX。

ThreadX全名是Azure RTOS ThreadX（這里是它的官方網站：https://learn.microsoft.com/zh-cn/azure/rtos/threadx/）。它是專門為深度嵌入式實時 IoT 應用程序設計的。 Azure RTOS ThreadX 提供高級計劃、通信、同步、計時器、內存管理和中斷管理功能。 此外，Azure RTOS ThreadX 具有許多高級功能，包括 picokernel 體系結構、preemption-threshold 計劃、event-chaining、執行分析、性能指標和系統事件跟蹤。 Azure RTOS ThreadX 非常易于使用，適用于要求極其苛刻的嵌入式應用程序。 Azure RTOS ThreadX 在各種產品（包括消費者設備、醫療電子設備和工業控制設備）上的部署次數已達數十億次。（節選自其官網）

為什么說它厲害呢？以上內容也僅是它的應用介紹，這個RTOS的真正厲害之處在于其通過了各項安全認證。以下便是其通過的安全認證：

1. 醫療- FDA510（k），IEC-62304 Class C，IEC-60601，ISO-14971

2. 工業- UL-1998，IEC-61508 SIL 4

3. 運輸/鐵路- EN50128 SIL 4，BS50128, 49CFR236，IEC-61508

4. 航空航天設備- DO-178B，ED-12B，DO-278

5. 汽車- IEC-61508 ASIL D

6. 核應用- IEC-61508

7. 家電- UL/IEC 60730/60335

其實它之前是收費閉源的，自被微軟收購后就開源出來了，而且我們出于學習評估的目的，是不會被限制的。這個RTOS的厲害之處，大家可以查閱他們的官網，這里就不贅述了。

2 源碼獲取

移植前我們需要準備一些源碼

1. APM32F407的工程模板，這個可以在他們官網獲?。篽ttps://geehy.com/support/apm32?id=311

2. ThreadX源碼，這個可以在他們的開源倉庫獲?。篽ttps://github.com/azure-rtos/threadx

需要注意的是，由于我們本次環境使用的是MDK環境，我們需要使用5.30以上的MDK。

3 文件移動與復制

準備好兩個源碼后，我們需要進行一些文件移動與復制工作以完成我們工程創建的前期準備。

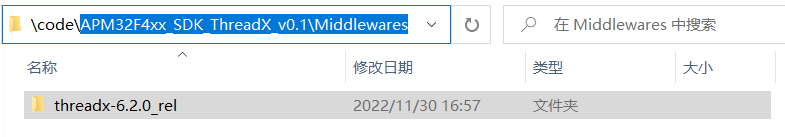

1. 的把ThreadX源碼復制至APM32F4xx_SDKMiddlewares文件夾中，準備后續工程文件的使用。

2. 然后創建ExamplesSysTick的例程副本，重新命名為“ThreadX_Template”。用以作為我們的基礎模板，我們將在該模板上建立APM32F4的ThreadX的demo。

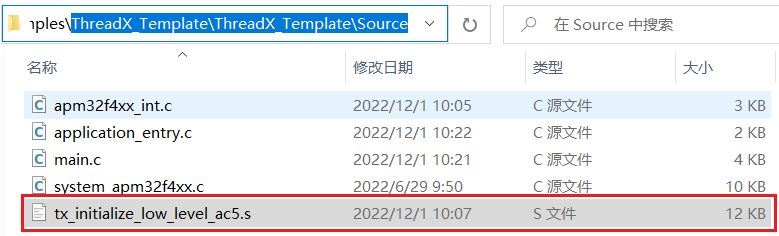

3. 復制ThreadX源碼中的“portscortex_m4ac5example_build x_initialize_low_level.s”文件至我們的例程源碼目錄“ThreadX_TemplateThreadX_TemplateSource”并改名為“tx_initialize_low_level_ac5.s”，因?yàn)槲覀兒罄m(xù)要改動該文件。這里復制出一個副本出來用于后續修改。

4 添加源碼

這里我們選擇我們剛剛復制的ThreadX_Template的MDK工程中添加相應的源文件。打開MDK工程，在現有目錄下添加“ThreadX/ports”，“ThreadX/common”結構，我們添加相應的源碼文件。

4.1 ThreadX/port結構

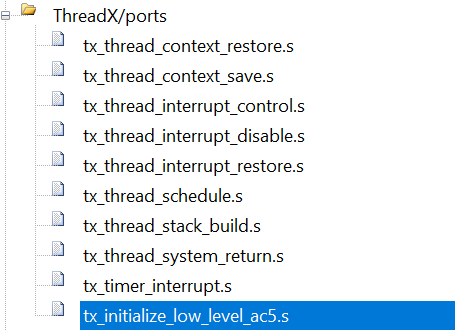

在該結構下，我們添加AC5編譯器使用的.s文件。

1. 即“threadx-6.2.0_relportscortex_m4ac5src”下的所有 .s 文件。

2. 添加我們剛剛復制出來的tx_initialize_low_level_ac5.s文件。

最終添加文件如下：

4.2 ThreadX/common結構

在該結構下，我們添加ThreadX核心文件。即“threadx-6.2.0_relcommonsrc”下的.c文件。

4.3 Application結構

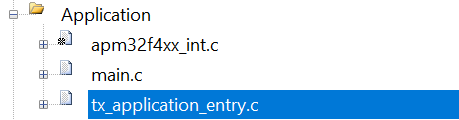

在原Application結構下添加我們一會要?jiǎng)?chuàng)建的線程文件：tx_application_entry.c。我們一會修改該文件內容。

5 選項卡設置

5.1 編譯器設置

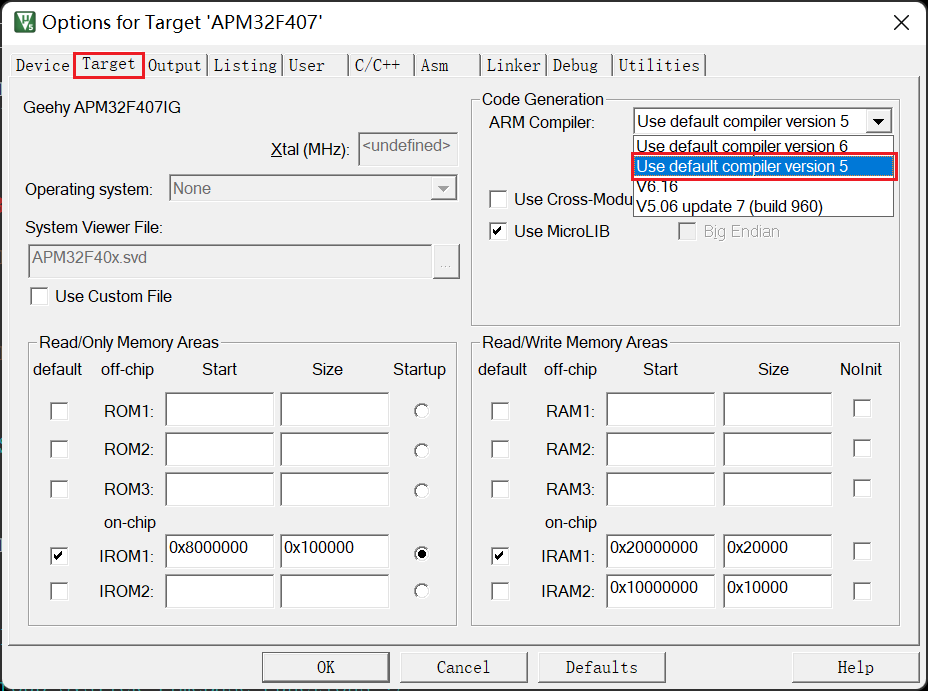

由于我們使用的是AC5的相關支持文件，我們這里選擇使用AC5編譯器，并勾選“Use MicroLIB”以使用printf。

5.2 C/C++選項卡

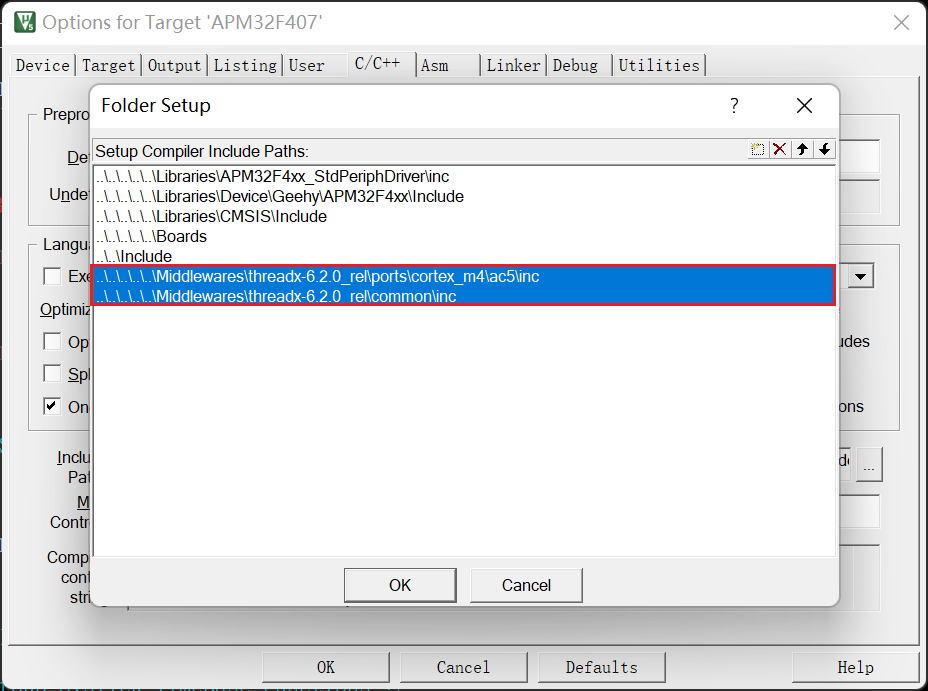

在設置中的“C/C++”選項卡下的頭文件設置中添加頭文件路徑。

1. “..........Middlewares hreadx-6.2.0_relportscortex_m4ac5inc”

2. “..........Middlewares hreadx-6.2.0_relcommoninc”

5.3 匯編頭文件包含

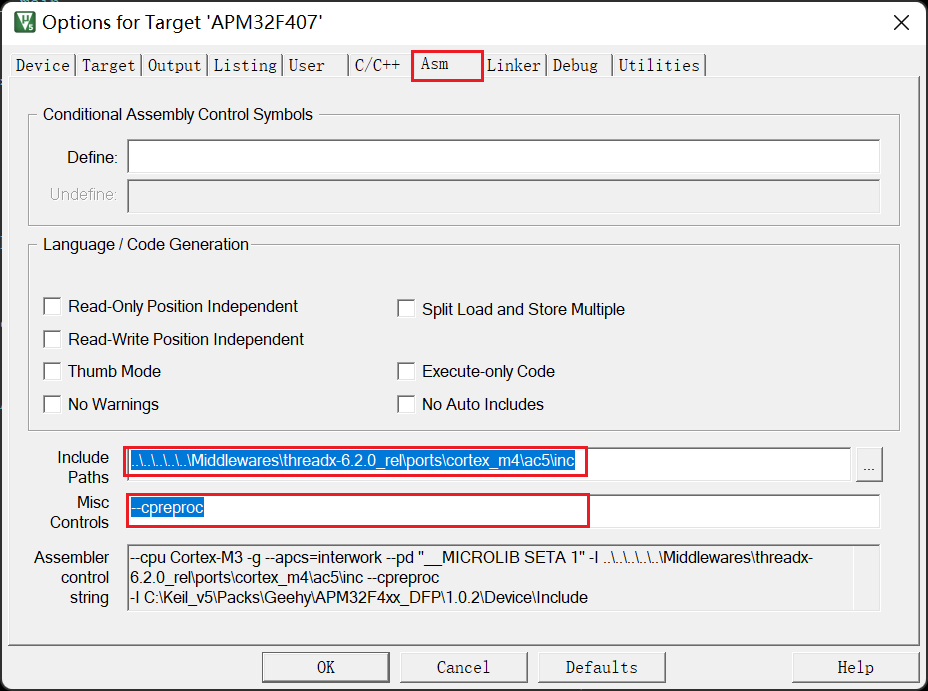

在設置中的“Asm”選項卡需要完成以下設置：

1. 頭文件設置出添加頭文件路徑：“..........Middlewares hreadx-6.2.0_relportscortex_m4ac5inc”。

2. 在Misc Controls欄中填寫“--cpreproc”。以解決編譯.s文件報錯問題。

6 修改源文件

由于ThreadX需要接管一些中斷，并且使用ThreadX我們需要?jiǎng)?chuàng)建一些線程，這里我們要對我們的工程里面的源碼進行編輯。

6.1 tx_initialize_low_level_ac5.s

該文件是ThreadX RTOS用于完成處理器的底層初始化，包括：

1. 設置中斷向量表

2. 設置用于產生時鐘節拍的定位器（Systick）

3. 保存系統棧頂指針給中斷程序使用

4. 尋找RAM中首塊可用地址傳入tx_application_define函數供使用，也就是first_unused_memory指針的值

5. ThreadX在v6版本及以后，在這個文件中接管原有的處理器啟動文件。

用于我這里還是想使用原有的處理器啟動文件“startup_apm32f40x.s”，所以需要對“tx_initialize_low_level_ac5.s”文件進行一番修改。

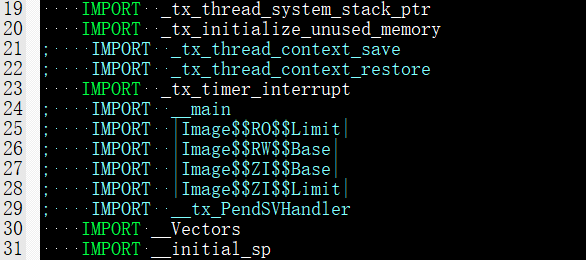

1. 將沒有用到的標號注釋，手動添加_Vectors和__initial_sp標號，分別是APM32F4啟動文件中導出的中斷向量表和棧頂指針初始值：

2. 設置時鐘頻率（168Mhz）和時鐘節拍（1ms），該值用來初始化Systick定時器：

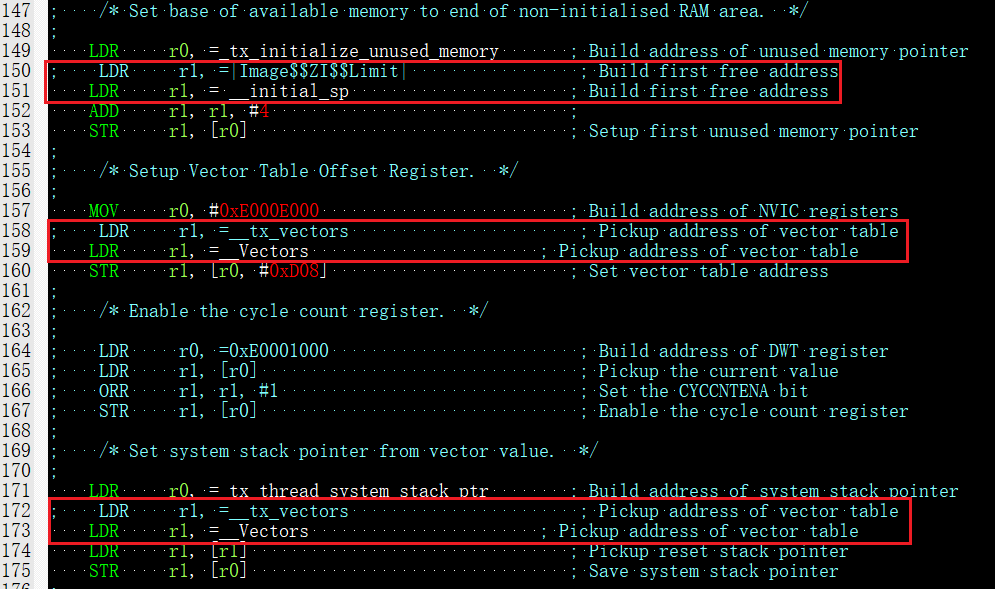

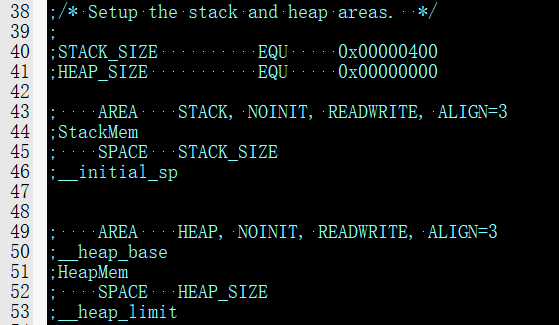

3. 將設置堆棧的代碼全部注釋（堆棧環境已經在APM32啟動文件中設置了）:

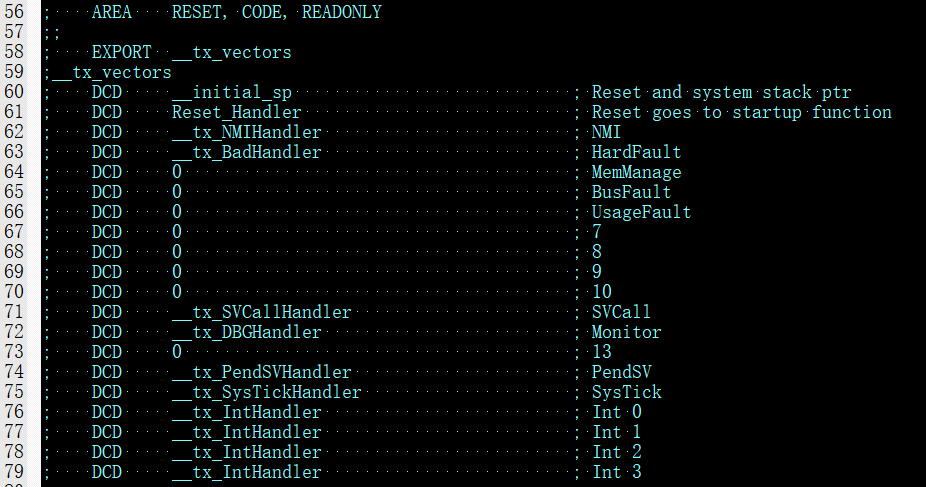

4. 將 ThreadX 定義的中斷向量表全部注釋（使用APM32F4啟動文件中定義的向量表）：

5. 注釋ThreadX定義的復位處理程序（使用APM32F4啟動文件中的復位程序）：

6. 修改ThreadX底層初始化函數：

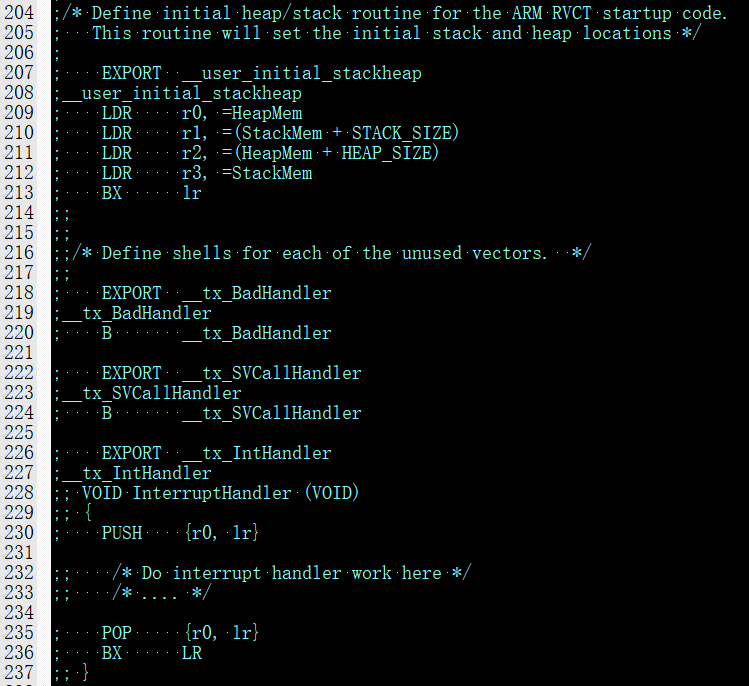

7. 注釋用不到的函數：

完成以上操作之后便是完成了對tx_initialize_low_level_ac5.s文件的修改。

6.2 apm32f4xx_int.c

由于ThreadX接管了部分中斷，apm32f4xx_int.c里面的一些中斷就必須進行屏蔽（或刪除）處理，以免編譯器報重復定義的錯誤。

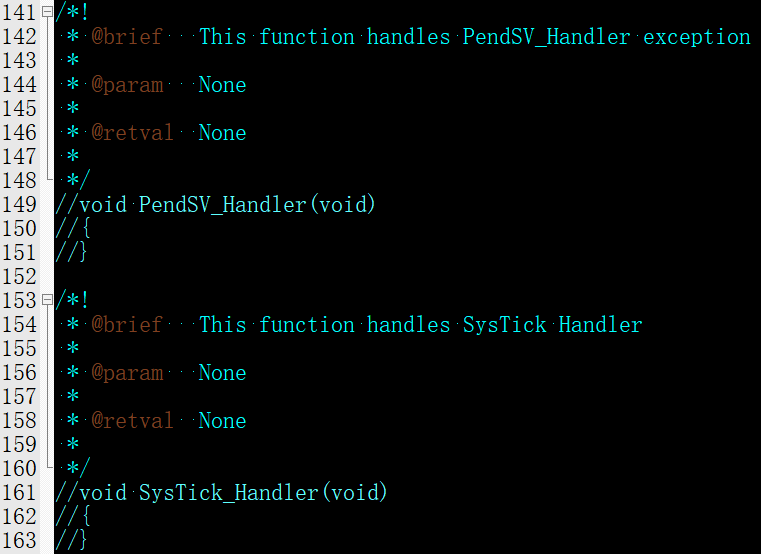

即屏蔽PendSV_Handler和SysTick_Handler函數。

6.3 tx_application_entry.c

在該文件中我們創建兩個線程并運行，需要使用到ThreadX的一些知識，這里就不贅述，直接上源碼。

#include

#include"Board.h"

#include"tx_api.h"

#include"main.h"

#defineTX_APPLICATION1_PRIO 3

#defineTX_APPLICATION1_STACK_SIZE 1024

static TX_THREAD tx_application1;

uint8_t tx_application1_stack[TX_APPLICATION1_STACK_SIZE];

#defineTX_APPLICATION2_PRIO 2

#defineTX_APPLICATION2_STACK_SIZE 1024

static TX_THREAD tx_application2;

uint8_t tx_application2_stack[TX_APPLICATION2_STACK_SIZE];

void my_tx_application1_entry(ULONG thread_input)

{

/* Enter into a forever loop. */

while(1)

{

printf("ThreadX 1 application running... ");

APM_MINI_LEDToggle(LED2);

/* Sleep for 1500 tick. */

tx_thread_sleep(1500);

}

}

void my_tx_application2_entry(ULONG thread_input)

{

/* Enter into a forever loop. */

while(1)

{

printf("ThreadX 2 application running... ");

APM_MINI_LEDToggle(LED3);

/* Sleep for 1000 tick. */

tx_thread_sleep(1000);

}

}

void tx_application_define(void *first_unused_memory)

{

/* Create thread */

tx_thread_create(&tx_application1, "thread 1", my_tx_application1_entry, 0, &tx_application1_stack[0], TX_APPLICATION1_STACK_SIZE, TX_APPLICATION1_PRIO, TX_APPLICATION1_PRIO, TX_NO_TIME_SLICE, TX_AUTO_START);

tx_thread_create(&tx_application2, "thread 2", my_tx_application2_entry, 0, &tx_application2_stack[0], TX_APPLICATION2_STACK_SIZE, TX_APPLICATION2_PRIO, TX_APPLICATION2_PRIO, TX_NO_TIME_SLICE, TX_AUTO_START);

}

6.4 main.c

我們需要在main函數中初始化相應的外設（LED、USART）后啟動ThreadX。由于在tx_application_entry.c中使用了printf，我們還需要對printf進行重定向。并刪除之前SysTick工程中一些操作，這里也閑話少敘，直接上源碼。

/* Includes */

#include"main.h"

#include"Board.h"

#include

#include"tx_api.h"

/** @addtogroup Examples

@{

*/

/** @addtogroup SysTick_TimeBase

@{

*/

/** @addtogroup SysTick_TimeBase_Macros Macros

@{

*/

/** printf using USART1 */

#defineDEBUG_USART USART1

/**@} end of group SysTick_TimeBase_Macros*/

/** @defgroup SysTick_TimeBase_Functions Functions

@{

*/

/*!

* [url=home.php?mod=space&uid=247401]@brief[/url] Main program

*

* @param None

*

* @retval None

*/

int main(void)

{

USART_Config_T usartConfigStruct;

usartConfigStruct.baudRate = 115200;

usartConfigStruct.hardwareFlow = USART_HARDWARE_FLOW_NONE;

usartConfigStruct.mode = USART_MODE_TX;

usartConfigStruct.parity = USART_PARITY_NONE;

usartConfigStruct.stopBits = USART_STOP_BIT_1;

usartConfigStruct.wordLength = USART_WORD_LEN_8B;

APM_MINI_COMInit(COM1, &usartConfigStruct);

APM_MINI_LEDInit(LED2);

APM_MINI_LEDInit(LED3);

printf("ThreadX RTOS on APM32F407 IG MINI Board ");

tx_kernel_enter();

while (1)

{

}

}

/*!

* [url=home.php?mod=space&uid=247401]@brief[/url] Redirect C Library function printf to serial port.

* After Redirection, you can use printf function.

*

* @param ch: The characters that need to be send.

*

* @param *f: pointer to a FILE that can recording all information

* needed to control a stream

*

* @retval The characters that need to be send.

*/

int fputc(int ch, FILE *f)

{

/** send a byte of data to the serial port */

USART_TxData(DEBUG_USART,(uint8_t)ch);

/** wait for the data to be send */

while (USART_ReadStatusFlag(DEBUG_USART, USART_FLAG_TXBE) == RESET);

return (ch);

}

7 編譯與下載

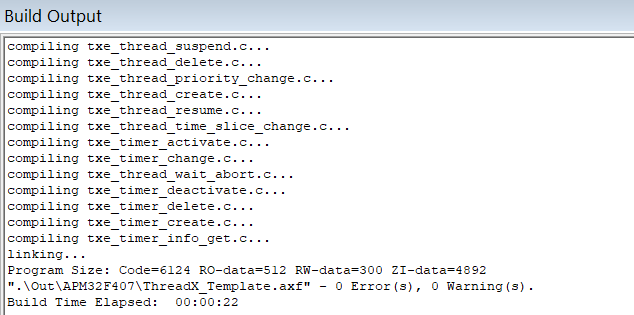

最后我們編譯工程，編譯結果如下。

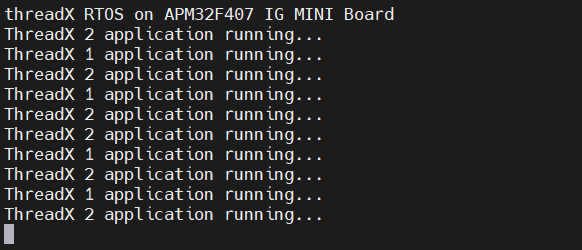

然后我們下載程序進板子后，LED2和LED3閃爍，若連接串口可以查看到如下信息：
